RAC 3000

(cod. 703000)

RAC 3000
RAC 3000

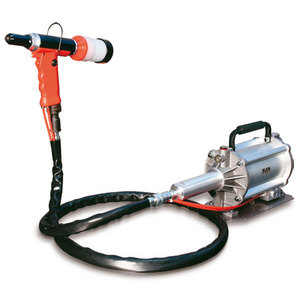

Remachadora oleoneumáticas; booster de potencia separado dal cuerpo de la remachadora.
Es adecuadas de manera particular para empleos en cadena de montaje.
Cobre Acero Acero inoxidable Aleaciòn inoxidable FarBolt, Magna-Lok®, Monobolt®
4,8 mm - 3/16 inch.
5 mm
6 mm
6,4 mm - 1/4 inch.
Código Descripción Vista
71345652 Boquilla para remache S.Tifar ø.5,2 FAR
719007 Boquilla prolongada U1 ø 2,5 ÷ 3,2 Boquillas alargadas U1
719001 Boquilla prolongada U1 ø 3,5 / 4 Boquillas alargadas U1
719002 Boquilla prolongada U1 ø 4,8 Boquillas alargadas U1
719003 Boquilla prolongada U1 ø 6 ÷ 7,8 Boquillas alargadas U1
719008 Boquilla prolongada U2 ø 2,5 ÷ 3,2 Boquillas alargadas U2
719004 Boquilla prolongada U2 ø 3,5 / 4 Boquillas alargadas U2
719005 Boquilla prolongada U2 ø 5 Boquillas alargadas U2
719006 Boquilla prolongada U2 ø 6 ÷ 7,8 Boquillas alargadas U2
723358 Cabeza alargada 130 mm Cabezas alargadas
Pos. Código Descripción Uds
01 717004 Boquilla para remache ø 4,8 Cu / Acero 1
02 713253 Manguito portaboquilla 1
03D 711337 Junto OR 2-021 1
04 710562 Cono porta mordazas 1
05 71345507 Mordazas alto rendimiento 3
06 711270 Abre mordazas 1
07 710853 Muelle retorno mordazas 1
08D 711336 Junto OR 2-114 3
09 713391 Llave plana 12 mm 1
10 717005 Boquilla para remache ø 6 / 6,4 1
11 713255 Empalme anterior 1
12D 711722 Junto B-094063-B / NEI 1
13D 713272 Junto OR 2-125 2
14D 713278 Junto OR 2-122 3
15D 713277 Anillo Parbak 8-122 1
16D 713276 Junto TSE-134094 1
17D 713258 Anillo anti extrusion 1
18 713251 Piston oleodinamico 1
19D 713273 Junto OR 17,5 x 1,5 2
20D 713274 Junto OR 8 x 1,5 2
21 713247 Casquillo 1
22 711821 Anillo Seeger JV 20 1
23D 713275 Junto OR 2-122 1
24 723269 Cilindro oleodinamico 1
25 710873 Gancho balancín 1
26D 710350 Junto OR 2-109 1
27 713250 Empalme trasero 1
28 711273 Empalme contenedor 1
29 717007 Boquilla para remache ø.7,8 1
30 717018 Boquilla para remache Magna-Lok® ø 4,8 (3/16”) 1
31 717019 Boquilla para remache Magna-Lok® ø 6,4 (1/4" 1
32 717015 Boquilla para remache Farbolt, Monobolt® ø 6,4 (1/4") 1
33 717016 Boquilla para remache Farbolt, Monobolt® ø 4,8 (3/16") 1
34 713213 Mordazas para Farbolt, Monobolt®, Magna-lok® 3
35 710969 Contenedor aceite 1
36 711092 Llave tubolar acodada 5 mm 1
37D 710367 Junto OR 2-008 2
38 711234 Pivote ø 2 x 11,8 3
39 72A00163 Cuerpo valvulita larga 1
40D 710918 Junto OR 2-005 2
41 711254 Pistoncito valvula 1
42D 711338 Junto OR 2-003 1
43 711261 Palanca de apertura aspiración 1
44 710824 Pulsador 1
45D 710919 Junto OR 2-004 1
46 711253 Pistoncito valvula 1
47 711356 Cono porta mordazas para Farbolt, Monobolt®, Magna-lok® 1
48 711370 Empalme salida 1
49 710906 Arandela 400-020-4490 1
50 710839 Tapon tanque aceite 1
51 71345610 Empuňadura 1
52 71345212 Deflector clavos 1
53 711059 Tubo Rilsan ø 5 x 3,5 x 2600 2
54 71345609 Empalme final empuňadura 1
55D 71C00697 Junto OR 5-256 1
56 71345607 Empalme 1
57 71345606 Empalme rebordeado 1
58 711039 Empalme giratorio 1
59D 711061 Junto OR 5-614 3
60 71345608 Empalme fijo 1
61D 710921 Junto OR 2-115 1
62 711036 Reduccion 1
63 71C00094 Tubo alta presion mt 1,8 1
64 71C00729 Empalme 6580 - ø 5 2
KITA 743254 Kit porta cono
KITB 740819 Kit contenedor clavos
KITC 742144 Kit tornillo M 3
KITD 74000046 Kit junto empuňadura
Código Descripción Uds
711337 Junto OR 2-021 1
711336 Junto OR 2-114 3
711722 Junto B-094063-B / NEI 1
713272 Junto OR 2-125 2
713278 Junto OR 2-122 3
713277 Anillo Parbak 8-122 1
713276 Junto TSE-134094 1
713258 Anillo anti extrusion 1
713273 Junto OR 17,5 x 1,5 2
713274 Junto OR 8 x 1,5 2
713275 Junto OR 2-122 1
710350 Junto OR 2-109 1
710367 Junto OR 2-008 2
710918 Junto OR 2-005 2
711338 Junto OR 2-003 1
710919 Junto OR 2-004 1
71C00697 Junto OR 5-256 1
711061 Junto OR 5-614 3
710921 Junto OR 2-115 1
Pos. Código Descripción Uds
01 71345604 Culata cilindro trasero 1
02 71345603 Culata cilindro delantero 1
03 711665 Tapon valvula 1
04 71C00694 Empalme 6510 - ø 5 - 1/8" 2
05 711994 Empalme 6510 - ø.8 - 1/4" 2
06 711085 Silenciador SPL 3 / 8" 1
07 711121 Reduccion 2521-1/4"-3/8" 1
08 710841 Bobina 1
09 710822 Pistoncito valvula 1
10H 710258 Junto OR 5-612 1
11H 710922 Junto OR 018 2
12 712268 Tapon guìa muelle 1
13 712061 Arandela 1
14H 710916 Junto OR 2-015 1
15H 710528 Junto OR 008 1
16 71345599 Placa perforada 1
17 711663 Tapon 2611-1/4" 1
18 71345165 Manguito booster 1
19 71345440 Piston neumatico 1
20 716161 Anillo de bloqueo junto 1
21 710548 Amortiguador 1
22H 710595 Junto OR 2-341 1
23H 71C00402 Junto OR 2-239 2
24 712050 Tuerca STCE M8 x 8 UNI 5923 2
25 71345605 Tubo Rilsan ø 8 x 6 x 135 1
26 711662 Nivel aceite HFE.9 1
27 71345598 Tirante M 8 4
28 712793 Tornillo TCCE.M6x 18 UNI 5931 4
29 71345596 Chaqueta ø 100 1
30 712585 Roseta ø 8 UNI 6592 8
31 711825 Empalme NPT 1300 1
32 711823 Empalme NV 1/4" NPT-F 1
33 71345601 Pie 1
34 710623 Tuerca M 6 UNI 7473 6
35 711829 Tornillo TSCE M6 x 20 UNI 5933 4
36 71345597 Guia empalme 1
37 71345600 Casquillo por junto 1
38 710905 Anillo Seeger 11 UNI 7437 1
39 71345602 Placa angular 2
40 71C00737 Perilla M 943-144 B M5 1
41 716143 Tornillo TCCE M5 x 10 UNI 5931 2
42 71C00732 Tornillo STCE M6 x 20 UNI 5923 2
43 71C00703 Tuerca M 8 UNI 5721 8
44 712824 Esparrago 2525 PL 1/4" H 27 1
45 71C00179 Empalme S 2020 - 1/4"- 1/4" 1
46 716356 Empalme 6525 - ø 8 -.1/4" 1
47 71C00373 Anillo de cierre 2661-3/8" 1
48 711998 Tapón 2611-3/8" 1
49 71C00216 Anillo de cierre 2661-1/4" 1
50GH 710923 Junto OR 012 1
51G 710912 Tuerca M 10 x 6 1
52H 710003 Junto OR 5-052 1
53EH 711982 Junto OR 2-120 1
54EH 711661 Junto OR 2-135 1
55EH 716164 Anillo Sealing WRI 14 1
56EH 711341 Junto TS-14-22-5,8 / L 1
57EH 710579 Junto OR 2-113 1
58FH 710823 Jaula 3
59FH 710921 Junto OR 2-115 3
60EH 710375 Junto OR 2-131 1
61EH 716162 Anillo Sealing RSS 14-22/1 1
62 712160 Envoltura retencion tubos 1
63 711824 Empalme NV 1/4" NPT-M 1
64F 711158 Muelle resorte bobina 1
65F 710840 Distanciador valvula 1
KITE 74000047 Kit empalme anterior
KITF 740840 Kit distanciador valvula
KITG 74000048 Kit vastago
KITH 74000049 Kit juntos booster
Código Descripción Uds
710258 Junto OR 5-612 1
710922 Junto OR 018 2
710916 Junto OR 2-015 1
710528 Junto OR 008 1
710595 Junto OR 2-341 1
71C00402 Junto OR 2-239 2
710923 Junto OR 012 1
710003 Junto OR 5-052 1
711982 Junto OR 2-120 1
711661 Junto OR 2-135 1
716164 Anillo Sealing WRI 14 1
711341 Junto TS-14-22-5,8 / L 1
710579 Junto OR 2-113 1
710823 Jaula 3
710921 Junto OR 2-115 3
710375 Junto OR 2-131 1
716162 Anillo Sealing RSS 14-22/1 1
Instrucciones para rellenar el aceite
Remoción del vastago sujetado
