FHU 05 - Werkzeug zum Setzen von Schliessringbolzen (pin&collar) und anderen strukturellen Produkte

FHU 05 Werkzeug zur Ausstattung mit bestimmten Köpfe

Kode 70FHU05

FHU 05
FHU 05

fhu

Pos. Kode Beschreibung Menge Preis/1 €
01 711366 Nutmutter 1 21,50
02 711368 Anschlussstück 1 38,20
03 710579 Dichtung OR 2-113 2 1,00
06 723264 Kegelkopf (Zusammenbau) 1 59,20
07 711336 Dichtung OR 2-114 1 0,90
08 713263 Vorderes Anschlussstück 1 44,60
09 713272 Dichtung OR 2-125 2 1,50
10 713278 Dichtung OR 2-122 3 1,50
11 713277 Ring Parbak 8-122 1 3,60
12 711722 Dichtung B-094063-B / NEI 1 14,00
13 713276 Dichtung TSE-134094 1 12,60
14 713258 Ring Antiextrusion 1 7,30
15 713251 Öldynamischer Kolben 1 91,50
16 713273 Dichtung OR 17,5 x 1,5 2 0,90
17 713274 Dichtung OR 8 x 1,5 2 0,90
18 713247 Hülse 1 4,20
19 711821 Seeger-Ring JV 20 1 0,90
20 713275 Dichtung OR 2-122 1 1,50
21 723269 Hydraulischer Zylinder 1 170,10
22 71346119 Ausgleichshaken 1 4,90
23 710350 Dichtung OR 2-109 2 1,00
24 713250 Hinteranschlusstück 1 21,00
25 711370 Austrittanschlussstück 1 7,10
26 712283 Schutz 1 3,00
27 713279 Dichtung TSE 14 x 23 x 6 1 12,60
28 713280 Dichtung TTS 14 x 23 x 5,8 / L 1 9,10
29 710367 Dichtung OR 2-008 1 0,90
30 722036 Körper lang kleines Ventil 1 30,30
31 710918 Dichtung OR 2-005 1 0,90
32 711253 Kleiner Ventilkolben 1 8,30
33 710919 Dichtung OR 2-004 1 0,90
34 710824 Drucktaste 1 1,40
35A 712145 Mutter M 3 UNI 5587 1 0,00
36A 712144 Schraube TCCE M3 x 20 UNI 5931 1 0,00
37 710906 Unterlegscheibe 400-020-4490 1 2,20
38 710839 Stopsel Olbehälter 1 3,60
39 711259 Dienststöpsel 1 1,80
40 712117 Unterlegscheibe Federstop 1 1,50
41B 710840 Distanzstück Ventil 1 0,00
42B 710823 Käfig 3 0,00
43B 711158 Feder 1 0,90
44B 710921 Dichtung OR 2-115 3 1,50
45 710841 Ventil 1 10,90
46 710916 Dichtung OR 2-015 1 0,90
47 710528 Dichtung OR 008 1 0,40
48 710822 Kleiner Ventilkolben 1 5,60
49 710258 Dichtung OR 5-612 1 0,90
50 710905 Seeger-Ring 11 UNI 7437 1 0,40
51 710922 Dichtung OR 018 2 0,40
52 712268 Federführungverschluß 1 5,80
53 710402 Seeger-Ring 22 UNI 7437 1 0,40
54 721224 Nietmaschinenkörper 1 215,20
55 712282 Sicherheitsscheibe ø 12,7 1 0,90
56 710909 Anschlussstück 2023 - 1/4"- 1/4" 1 7,70
57 711305 Anschlussstück 1631.01 - 1/4" 1 5,90
58 712162 Außenschalldämpferschutz 1 2,00
59 711304 Schalldämpfer 1/4" 1 14,20
60 712133 Drehbares Anschlussstück 1 9,20
61 713260 Führung Schaftanschlussstück 1 21,00
62 711339 Dichtung OR 2-129 1 2,40
63 710548 Stossdampfer 1 2,60
64 713259 Schaft 1 45,40
65 711252 Rohr ø 8 x 7 1 4,50
66 711258 Unterlegscheibe 1 8,20
67 721226 Pneumatischer Kolben 1 34,60
68 711340 Dichtung OR 2-343 1 8,90
69 710596 Schraube TE M10 x 17 1 2,20
70 711386 Dichtung OR 2-045 1 6,00
71 711255 Bondenscheibe 1 17,60
72 711225 Zylinderdekel 1 21,50
73 711737 Bodenscheibe 1 14,80
74 711092 Schlüssel 5 mm 1 1,50
75 721387 Ol Flasche 1 15,40
76 712016 Anschlussstück 2 1 26,90
77 711337 Dichtung OR 2-021 1 0,90
KITA 742144 Kit Schraube M 3 3,80
Kode Beschreibung Menge
712145 Mutter M 3 UNI 5587 5
712144 Schraube TCCE M3 x 20 UNI 5931 5
KITB 740840 Kit Distanzstück Ventil 10,70
Kode Beschreibung Menge
710840 Distanzstück Ventil 1
710823 Käfig 3
711158 Feder 1
710921 Dichtung OR 2-115 3

Anleitungen zum Nachfüllen des Öls finden

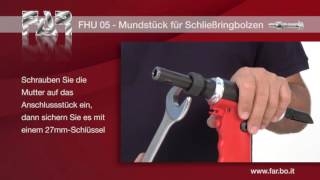

Montage des Kopfes für Blindbolzen, Beispiel 1

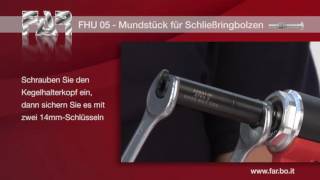

Montage des Kopfes für Blindbolzen, Beispiel 2

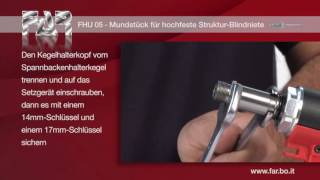

Montage des Kopfes für strukturelle Blindniete
