RAC 171 - Pneumatisch-Hydraulisches Werkzeug für Blindniete

RAC 171 Ölpneumatisches Werkzeug mit Nietdorn-Absaugvorrichtung und Auffangbehälter für Blindniete und hohe leistungen Blindniete FARBOLT und ähnliche.

Kode 700171

RAC 171
RAC 171
Standard Blindniete Mehrbereichsnieten Multinox Tamp Farbolt X/S -Trifar
4,8
5,2
6
6,4
7,8
Standard-Blindniete Ø 4,8 außer in Aluminium.
Standard-Blindniete Ø 7,8 nur in Aluminium.
Bei Einbau des Münstucks ref. 71345652 kann das Setzgerät auch die Hochleistungsblindniete X/S Trifar setzten.

Die Wartungsanweisungen finden Sie auf der Sektion “Videos”.
Max Setzkraft 17273 N.
Hub 25.5 mm.
Download die Bedienungs-anleitung RAC171 Bedienungs- und Wartungsanleitung
Welches ist das korrekte Mundstück für ein Blindniet? Welches ist das korrekte Mundstück für ein Blindniet?
Kode Beschreibung Siehe
71345652 Mundstück für Nieten S-Trifar / X-Trifar ø 5,2 FAR
723358 Verlängerte Köpfe 130 mm Verlängerte Köpfe
719002 Verlängerten Mundstück U1 ø 4,8 Verlängerte Mundstücke U1
719003 Verlängerten Mundstück U1 ø 6 ÷ 7,8 Verlängerte Mundstücke U1
719005 Verlängerten Mundstück U2 ø 5 Verlängerte Mundstücke U2
719006 Verlängerten Mundstück U2 ø 6 ÷ 7,8 Verlängerte Mundstücke U2
Exportieren nach Excel Exportieren nach Excel
Pos. Kode Beschreibung Menge Preis/1 €
01 717004 Mundstück für Nieten ø 4,8 Cu / Stahl 1 3,00
02 713253 Düsenträger 1 23,70
03 711337 Dichtung OR 2-021 1 0,90
04 710562 Spannbackenhalterkegel 1 19,20
05 71345507 Hochleistungsspannbacken 3 7,50
06 711270 Spannbackenöffner 1 7,00
07 710853 Feder 1 0,90
08 711336 Dichtung OR 2-114 4 0,90
09A 713254 Kegelhalter 1 0,00
10A 713249 Auswerferrohr 1 0,00
11 713255 Vorderes Anschlussstück 1 46,50
12 711722 Dichtung B-094063-B / NEI 1 14,00
13 713272 Dichtung OR 2-125 2 1,50
14 713278 Dichtung OR 2-122 3 1,50
15 713277 Ring Parbak 8-122 1 3,60
16 713276 Dichtung TSE-134094 1 12,60
17 713258 Ring Antiextrusion 1 7,30
18 713251 Öldynamischer Kolben 1 91,50
19 713273 Dichtung OR 17,5 x 1,5 2 0,90
20 713274 Dichtung OR 8 x 1,5 2 0,90
21 713247 Hülse 1 4,20
22 711821 Seeger-Ring JV 20 1 0,90
23 713275 Dichtung OR 2-122 1 1,50
24 723269 Hydraulischer Zylinder 1 170,10
25 71346119 Ausgleichshaken 1 4,90
26 710350 Dichtung OR 2-109 2 1,00
27 713250 Hinteranschlusstück 1 21,00
28 711273 Behälteranschlusstück 1 6,40
29A 71346130 Ring 1 2,10
33B 710819 Behälter für Nägel 1 0,00
34B 711136 Luftconveyor 1 0,00
35 713282 Dichtung TSE 16 x 23 x 6 1 12,60
36 713281 Dichtung TTS 16 x 23 x 5,8 / L 1 9,10
37 710367 Dichtung OR 2-008 2 0,90
38 711234 Bolzen ø 2 x 11,8 1 0,90
39 721275 Körper lang kleines Ventil 1 31,30
40 710918 Dichtung OR 2-005 2 0,90
41 711254 Kleiner Ventilkolben 1 8,30
42 711338 Dichtung OR 2-003 1 0,90
43 711261 Hebel für Einlaßöffnung 1 2,30
44 710824 Drucktaste 1 1,40
45 710919 Dichtung OR 2-004 1 0,90
46 711253 Kleiner Ventilkolben 1 8,30
47C 712145 Mutter M 3 UNI 5587 1 0,00
48C 712144 Schraube TCCE M3 x 20 UNI 5931 1 0,00
49 710906 Unterlegscheibe 400-020-4490 1 2,20
50 710839 Stopsel Olbehälter 1 3,60
51 711259 Dienststöpsel 1 1,80
52 712117 Unterlegscheibe Federstop 1 1,50
53D 710840 Distanzstück Ventil 1 0,00
54D 710823 Käfig 3 0,00
55D 710921 Dichtung OR 2-115 3 1,50
56D 711158 Feder 1 0,90
57 710841 Ventil 1 10,90
58 710916 Dichtung OR 2-015 1 0,90
59 710528 Dichtung OR 008 1 0,40
60 710822 Kleiner Ventilkolben 1 5,60
61 710258 Dichtung OR 5-612 1 0,90
62 710905 Seeger-Ring 11 UNI 7437 1 0,40
63 710922 Dichtung OR 018 2 0,40
64 712268 Federführungverschluß 1 5,80
65 710402 Seeger-Ring 22 UNI 7437 1 0,40
66 712282 Sicherheitsscheibe ø 12,7 1 0,90
67 710909 Anschlussstück 2023 - 1/4"- 1/4" 1 7,70
68 711304 Schalldämpfer 1/4" 1 14,20
69 711305 Anschlussstück 1631.01 - 1/4" 1 5,90
70 712162 Außenschalldämpferschutz 1 2,00
71 712133 Drehbares Anschlussstück 1 9,20
72 721224 Nietmaschinenkörper 1 215,20
73 711252 Rohr ø 8 x 7 1 4,50
74 713245 Führung Schaftanschlussstück 1 19,20
75 711339 Dichtung OR 2-129 1 2,40
76 713246 Stossdampfer 1 2,50
77 713243 Schaft 1 45,30
78 713244 Unterlegscheibe 1 8,40
79 721226 Pneumatischer Kolben 1 34,60
80 711340 Dichtung OR 2-343 1 8,90
81 710596 Schraube TE M10 x 17 1 2,20
82 711386 Dichtung OR 2-045 1 6,00
83 711255 Bondenscheibe 1 17,60
84 711225 Zylinderdekel 1 21,50
85 711737 Bodenscheibe 1 14,80
86 711092 Schlüssel 5 mm 1 1,50
87 721387 Ol Flasche 1 15,40
88 713391 Schlüssel 12 mm 1 3,00
89 717005 Mundstück für Nieten ø 6 / 6,4 1 3,00
90 717007 Mundstück für Nieten ø 7,8 1 3,00
91 717018 Mundstück für Nieten ø 4,8 1 7,40
92 717019 Mundstück für Nieten ø 6 / 6,4 1 7,40
93 717015 Mundstück für Nieten Farbolt ø 6,4 1 14,70
94 717016 Mundstück für Nieten Farbolt ø 4,8 1 14,70
95 713213 Spannbacken für Farbolt 3 7,00
96 711356 Spannbackenhalterkegel Farbolt 1 22,00
97 711370 Austrittanschlussstück 1 7,10
98 71345212 Ablenker für Nägel 1 4,30
99A 71C01372 Dichtung OR 6 x 1,5 1 0,40
100A 711272 Ansaugrohr 1 0,00
KITA 743254 Kit Kegelhalter 54,30
Kode Beschreibung Menge
713254 Kegelhalter 1
713249 Auswerferrohr 1
71346130 Ring 1
71c01372 Dichtung OR 6 x 1,5 1
711272 Ansaugrohr 1
KITB 740819 Kit Behälter für Nägel 8,70
Kode Beschreibung Menge
710819 Behälter für Nägel 1
711136 Luftconveyor 1
KITC 742144 Kit Schraube M 3 3,80
Kode Beschreibung Menge
712145 Mutter M 3 UNI 5587 5
712144 Schraube TCCE M3 x 20 UNI 5931 5
KITD 740840 Kit Distanzstück Ventil 10,70
Kode Beschreibung Menge
710840 Distanzstück Ventil 1
710823 Käfig 3
710921 Dichtung OR 2-115 3
711158 Feder 1

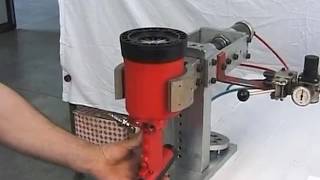

WARTUNG UND REPARATURHINWEISE
INDEX DER WARTUNGS- UND INSTANDHALTUNGSARBEITEN
  • Lesen Sie bitte sorgfältig den Text durch , BEVOR Sie das Video anschauen
  • 01 - Ausbau des Austrittanschlusstückes
  • 02 – Ausbau der Kegelkopfeinheit
  • 03 – Ausbau der Hydraulikeinheit
  • 04 – Wartung des Vorderanschlusstückes
  • 05 – Wartung des hydraulischen Kolbens
  • 06 – Wartung der Kegelkopfeinheit
  • 07 – Voreinbau der Hydraulikeinheit
  • 08 – Voreinbau des Kegelkopfs
  • 09 – Ausbau der pneumatischen Einheit
  • 10 – Wartung der pneumatischen Einheit
  • 11 – Wartung des hydraulischen Zylinders
  • 12 – Wartung der Drucktasten
  • 13 – Wartung des Ventils
  • 14 – Wiedereinbau der Drucktasten
  • 15 – Wiedereinbau der pneumatischen Einheit
  • 16 – Wiedereinbau der Hydraulikeinheit
  • 17 – Wiedereinbau der Hinteranschlusstückes
  • 18 – Abschliessende Massnahmen


SATZ SPEZIALWERKZEUGE, DIE AUF WUNSCH GELIEFERT WERDEN KÖNNEN NOTWENDIGES MATERIAL FÜR REPARATURARBEITEN
Tools_Rac171
  • Öl mit Viskosität 32°
  • Loctite 270
  • Fett
  • Satz handelsüblicher Maulschlüssel (Engländer)
  • Satz handelsüblicher Steckschlüssel
  • Gummihammer
  • Zangen
  • Satz Schraubendreher

Instructions for clamps maintenance

Instructions in case of nail's block

Anleitungen zum Nachfüllen des Öls finden
