RAC 182 - Pneumatisch-Hydraulisches Werkzeug für Blindniete

Kode 700182

RAC 182
RAC 182

PNEUMATISCH-HYDRAULISCHES SETZGERÄT

mit Schutzvorrichtung für die Nietdornentsorgung, konzipiert zum Setzen von Standard Blindnieten ø 2,4 - 6 mm (ø 6 mm nur aus Aluminium) und Hochleistungs-Blindnieten bis ø 4,8mm.
Leicht und ergonomisch, ist RAC181 mit Luftanschluss auf beiden Seiten des Nietwerkzeuges ausgestattet.
Standard Blindniete Mehrbereichsnieten Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Standard-Blindniete Ø 6 nur in Aluminium.
Das Werkzeug kann für hohe leistungen Blindniete FarBolt und ähnliche, verwendet werden, wenn Sie das KIT Art. 74000090.
Bei Einbau des Münstucks ref. 71345652 kann das Setzgerät auch die Hochleistungsblindniete X/S Trifar setzten.

Die Wartungsanweisungen finden Sie auf der Sektion “Videos”.
Max Setzkraft 10500 N.
Hub 20,5 mm.
Download die Bedienungs RAC182 Bedienungs- und Wartungsanleitung
Welches ist das korrekte Mundstück für ein Blindniet? Welches ist das korrekte Mundstück für ein Blindniet?
Kode Beschreibung Siehe
74000090 Kit für Hochleistungsblindnieten FAR
71345652 Mundstück für Nieten S-Trifar / X-Trifar ø 5,2 FAR
721314 Verlängerte Köpfe 130 mm Verlängerte Köpfe
720973 Verlängerte Köpfe 210 mm Verlängerte Köpfe
719007 Verlängerten Mundstück U1 ø 2,4 ÷ 3,2 Verlängerte Mundstücke U1
719001 Verlängerten Mundstück U1 ø 3,5 / 4 Verlängerte Mundstücke U1
719002 Verlängerten Mundstück U1 ø 4,8 Verlängerte Mundstücke U1
719003 Verlängerten Mundstück U1 ø 6 ÷ 7,8 Verlängerte Mundstücke U1
719008 Verlängerten Mundstück U2 ø 2,4 ÷ 3,2 Verlängerte Mundstücke U2
719004 Verlängerten Mundstück U2 ø 3,5 / 4 Verlängerte Mundstücke U2
719005 Verlängerten Mundstück U2 ø 5 Verlängerte Mundstücke U2
719006 Verlängerten Mundstück U2 ø 6 ÷ 7,8 Verlängerte Mundstücke U2
72000552 Verlängerter Kopf mit verkleinertem Querschnitt 35 mm Verlängerte köpfe mit verkleinertem querschnitt
72000553 Verlängerter Kopf mit verkleinertem Querschnitt 60 mm Verlängerte köpfe mit verkleinertem querschnitt
705023 Winkelkopf Winkelkopf
Exportieren nach Excel Exportieren nach Excel
Pos. Kode Beschreibung Menge Preis/1 €
1 72000322 Handgriff 1 29,60
2 72000364 Nietmaschinenkörper 1 57,60
3 711259 Dienststöpsel 1 1,80
4 712117 Unterlegscheibe Federstop 1 1,50
5 710841 Ventil 1 10,90
6 710916 Dichtung OR 2-015 1 0,90
7 713390 Dichtung OR 2-007 2 0,90
8 72000457 Pneumatikzylinder 1 99,40
10 711730 Dichtung OR 2-119 1 1,70
11 71346103 Hydraulischer Kolben 1 57,90
12 710917 Dichtung OR 2-118 1 1,50
13 711974 Seeger-Ring JV 22 1 1,10
14 710901 Dichtung B-102070 1 12,60
15 710908 Unterlegscheibe 1 0,40
16 71C01698 Dichtung B-086055 (B/NEI) 1 9,10
17 71346101 Vorderes Anschlussstück 1 30,40
18 710300 Dichtung OR 020 1 0,40
19 710579 Dichtung OR 2-113 1 1,00
20 711729 Dichtung OR 2-024 1 0,60
21 710102 Dichtung OR 113 1 0,40
22 710859 Spannbackenhalterkegel 1 18,50
23 71C01736 Unterlegscheibe 400-006-4490 1 2,00
24 71C01278 Schraube TBCE M6 x 6 ISO 7380 1 0,90
25 71346060 Düsenträger 1 27,70
26 717004 Mundstück für Nieten ø 4,8 Cu / Stahl 1 3,00
27 710853 Feder 1 0,90
28 710849 Spannbackenöffner 1 5,00
29 71345507 Hochleistungsspannbacken 3 7,50
30 710003 Dichtung OR 5-052 2 0,90
31 72000530 Behälter für Nägel 1 8,60
32 711336 Dichtung OR 2-114 2 0,90
33 711357 Schlüssel 1 4,50
34 71346455 Buchse 1 7,20
35 71346453 Schaft 1 34,20
36 71346470 Schalldämpfer 1 4,90
37 710528 Dichtung OR 008 1 0,40
38 71346452 Schaftführung 1 20,90
39 71C01297 Dichtung OR 2-043 1 1,60
40 71C01296 Seeger-Ring 100 UNI 7437 1 3,70
41 71346085 Bondenscheibe 1 17,40
42 71346469 Rohr ø 8 x 7 1 2,20
43 711339 Dichtung OR 2-129 1 2,40
44 71346084 Bodenscheibe 1 8,10
45 716377 Anschlussstück 6522 - ø 10 - 1/4" 1 9,20
46 71C01022 Verschluss 1/4" 1 2,00
47 71346107 Ausgleichshaken 1 4,70
48 711732 Dichtung OR 2-118 1 1,70
49 710258 Dichtung OR 5-612 1 0,90
50 710350 Dichtung OR 2-109 4 1,00
51 717001 Mundstück für Nieten ø 2,4 ÷ 3,4 1 3,00
52 717002 Mundstück für Nieten ø 4 1 3,00
53 717003 Mundstück für Nieten ø 4,8 All. 1 3,00
54 717005 Mundstück für Nieten ø 6 / 6,4 1 3,00
55 717006 Mundstück für Nieten ø 2,4 1 3,00
56 72A00053 Öl Flasche 1 14,70
57 712329 Reduzierstück 1 3,90
58 71345212 Ablenker für Nägel 1 4,30
60 71C01496 Dichtung OR 3 x 2 3 0,30
61 710822 Kleiner Ventilkolben 1 5,60
62 710905 Seeger-Ring 11 UNI 7437 1 0,40
63 710922 Dichtung OR 018 2 0,40
64 712268 Federführungverschluß 1 5,80
65 710402 Seeger-Ring 22 UNI 7437 1 0,40
66 710837 Schraube TE M9 x 20 1 2,00
67 710918 Dichtung OR 2-005 2 0,90
68 711704 Kleiner Ventilkolben 2 7,00
69 710919 Dichtung OR 2-004 2 0,90
70 710376 Dichtung OR 2-009 2 0,90
71 711703 Körper kleines Ventil 2 3,70
72 710385 Dichtung OR 2-006 1 0,40
73 710572 Dichtung OR 2-120 1 1,30
KITA 740821 Kit Ring Antiextrusion 7,40
KITB 74000030 Kit pneumatischer Kolben 29,40
KITC 740840 Kit Distanzstück Ventil 10,70
KITD 74000088 Kit Kegelhalter 31,10
KIT E 74000130 Kit Hydraulischer Zylinder 114,60
KITF 74000113 Kit Stossdämpfer 9,10
KITG 741702 Kit Platte 2,50
KITH 74000114 Kit Hebel 10,10
KITM 74000116 Kit Hinteranschlussstück 24,50
KITP 74000117 Absaugung-Einstellung Kit 11,80
KITQ 74000119 Kit Dichtungen 14,90
Wartung und Reparaturhinweise
INDEX DER WARTUNGS- UND INSTANDHALTUNGSARBEITEN
  • Lesen Sie bitte sorgfältig den Text durch , BEVOR Sie das Video anschauen
  • 01 - Vorläufige Arbeiten
  • 02 - Ausbauen von Hinteranschlusstück
  • 03 - Ausbauen Kit Hebel
  • 04 - Wartung der pneumatischen einheit
  • 05 - Wartung der Spuleneinheit
  • 06 - Ausbauen der Griff-Baugruppe
  • 07 - Ausbauen der Hydraulikeinheit
  • 08 - Wartung der Kegelhaltert
  • 09 - Wartung der Hydraulikeinheit
  • 10 - Wiedereinbau der Hydraulikeinheit
  • 11 - Wiedereinbau der pneumatischen einheit
  • 12 - Wiedereinbau Kit Hebel
  • 13 - Wiedereinbau von Hinteranschlusstück
  • 14 – Schlussarbeiten
SATZ SPEZIALWERKZEUGE, DIE AUF WUNSCH GELIEFERT WERDEN KÖNNEN

RAC182

  • LOCTITE: n. 270 – n. 542
  • FETT: PANOLIN SPECIAL GREASE 2
  • SATZ HANDELSÜBLICHER MAULSCHLÜSSEL
  • SATZ SECHSKANTSCHLÜSSEL
  • GUMMIHAMMER
  • ZANGEN
  • SEEGERRINGZANGEN
  • SATZ SCHRAUBENDREHERI

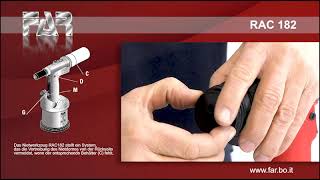

Bedienungsanleitung

Anleitungen zum Nachfüllen des Öls finden

Instructions for clamps maintenance

Instructions in case of nail's block
