RAC 211 - Pneumatisch-Hydraulisches Werkzeug für Blindniete
Ölpneumatisches Werkzeug
mit Nietdorn-Absaugvorrichtung und Auffangbehälter.
Kode 700211
Standard-Blindniete Ø 4,8 nur in Aluminium.
Die Wartungsanweisungen finden Sie auf der Sektion “Videos”.
Max Setzkraft 6639 N.
Hub 16 mm.
| Download die Bedienungs-anleitung |
|
|
Welches ist das korrekte Mundstück für ein Blindniet? |
|
| 721890 |
Verlängerte Köpfe 130 mm |
 |
| 719016 |
Verlängerten Mundstück U1 ø 2,4 ÷ 3,2 |
 |
| 719017 |
Verlängerten Mundstück U1 ø 3,5 / 4 |
|
| 719018 |
Verlängerten Mundstück U1 ø 5 |
|
| 719010 |
Verlängerten Mundstück U2 ø 2,4 ÷ 3,2 |
|
| 719011 |
Verlängerten Mundstück U2 ø 3,5 / 4 |
|
| 719012 |
Verlängerten Mundstück U2 ø 5 All. |
|
| 719013 |
Verlängerten Mundstück U2 ø 5 Stahl |
|
|
|
|
![]()
| 01 |
721682 |
Nietmaschinenkörper |
1 |
132,80 |
| 02 |
712269 |
Körperdeckel |
1 |
14,10 |
| 03 |
711684 |
Zylinderscheibe |
1 |
8,30 |
| 04 |
721685 |
Pneumatischer Kolben |
1 |
34,60 |
| 05 |
711686 |
Anschlussstück |
1 |
18,40 |
| 06 |
71346332 |
Hydraulischer Zylinder |
1 |
144,00 |
| 07 |
711690 |
Schaft |
1 |
35,50 |
| 08 |
711691 |
Schalldämpfer |
1 |
1,10 |
| 09 |
711692 |
Schraube TE M7 x 18 |
1 |
2,20 |
| 10 |
711693 |
Stossdämpfer |
1 |
3,60 |
| 11 |
711694 |
UnterVentil |
1 |
1,20 |
| 12 |
711695 |
Gewindemuffe |
1 |
7,00 |
| 13 |
721698 |
Körper Ventil |
1 |
22,20 |
| 14 |
711700 |
OberVentil |
1 |
3,70 |
| 15 |
711701 |
Oberkörper Ventil |
1 |
8,50 |
| 16A |
711702 |
Platte |
1 |
0,00 |
| 17 |
711703 |
Körper kleines Ventil |
2 |
3,70 |
| 18 |
711704 |
Kleiner Ventilkolben |
2 |
7,00 |
| 19D |
711705 |
Drucktaste |
1 |
0,00 |
| 20 |
71346334 |
Verschluss |
1 |
8,60 |
| 21 |
72000530 |
Behälter für Nägel |
1 |
8,60 |
| 22 |
711709 |
Anschlusstück Federführung |
1 |
18,80 |
| 23 |
711708 |
Behälterschraube |
1 |
8,20 |
| 24 |
721775 |
Ansaugrohr |
1 |
7,20 |
| 26 |
711711 |
Feder |
1 |
3,50 |
| 27 |
711712 |
Öldynamische Kolben |
1 |
57,40 |
| 28B |
711713 |
Distanzstück |
1 |
0,00 |
| 29 |
711714 |
Vorderes Anschlussstück |
1 |
25,70 |
| 31C |
711716 |
Feder |
1 |
0,00 |
| 32C |
71346026 |
Spannbackenöffner |
1 |
3,10 |
| 33 |
711718 |
Spannbackenhalterkegel |
1 |
15,30 |
| 34 |
71346314 |
Düsenträger |
1 |
24,00 |
| 35 |
711720 |
Schlüssel |
1 |
3,80 |
| 36 |
717010 |
Mundstück für Nieten ø 4,8 All. |
1 |
3,00 |
| 37 |
717008 |
Mundstück für Nieten ø 2,4 ÷ 3,4 |
1 |
3,00 |
| 38 |
717009 |
Mundstück für Nieten ø 4 |
1 |
3,00 |
| 39 |
717028 |
Mundstück für Nieten ø 2,4 |
1 |
3,00 |
| 40 |
710854 |
Ausgleichshaken |
1 |
3,50 |
| 41 |
721387 |
Ol Flasche |
1 |
15,40 |
| 42 |
71346025 |
Spannbacken |
3 |
9,10 |
| 43 |
711707 |
Behälteranschlusstück |
1 |
9,70 |
| 44 |
711815 |
Kugel ø 3,5 |
1 |
0,40 |
| 45 |
710906 |
Unterlegscheibe 400-020-4490 |
1 |
2,20 |
| 46D |
71346404 |
Drucktaste |
1 |
0,00 |
| 47D |
71346313 |
Wähler |
1 |
0,00 |
| 48D |
711726 |
Zylinderstift ø 2 x 20 UNI 1707 |
3 |
0,00 |
| 49 |
710911 |
Kugel ø 4 |
2 |
0,40 |
| 50 |
711974 |
Seeger-Ring JV 22 |
1 |
1,10 |
| 51B |
710902 |
Seeger-Ring 16 UNI 7435 |
1 |
0,00 |
| 52 |
711721 |
Dichtung B-110078-B / NEO |
1 |
17,30 |
| 53 |
711722 |
Dichtung B-094063-B / NEI |
1 |
14,00 |
| 54 |
710577 |
Dichtung B-086055 |
1 |
12,60 |
| 55 |
711341 |
Dichtung TS-14-22-5,8 / L |
1 |
9,10 |
| 56A |
711727 |
Schraube TSCE M4 x 8 UNI 5933 |
1 |
0,00 |
| 57 |
711728 |
Dichtung OR 2-016 |
2 |
0,90 |
| 59 |
711730 |
Dichtung OR 2-119 |
1 |
1,70 |
| 60 |
710931 |
Dichtung OR 614 |
1 |
0,90 |
| 61 |
710367 |
Dichtung OR 2-008 |
1 |
0,90 |
| 62 |
710376 |
Dichtung OR 2-009 |
3 |
0,90 |
| 63 |
710918 |
Dichtung OR 2-005 |
2 |
0,90 |
| 64 |
710919 |
Dichtung OR 2-004 |
2 |
0,90 |
| 65 |
710003 |
Dichtung OR 5-052 |
2 |
0,90 |
| 66 |
711061 |
Dichtung OR 5-614 |
1 |
1,00 |
| 67 |
711731 |
Dichtung OR 2-018 |
1 |
1,50 |
| 68 |
711732 |
Dichtung OR 2-118 |
1 |
1,70 |
| 69 |
710916 |
Dichtung OR 2-015 |
1 |
0,90 |
| 70 |
712314 |
Dichtung OR 2-107 |
1 |
0,90 |
| 71 |
710258 |
Dichtung OR 5-612 |
3 |
0,90 |
| 72 |
711734 |
Dichtung OR 2-232 |
1 |
4,40 |
| 73 |
711735 |
Dichtung OR 2-040 |
1 |
5,20 |
| 74 |
711092 |
Schlüssel 5 mm |
1 |
1,50 |
| 75 |
710342 |
Dichtung OR 2-017 |
1 |
1,00 |
| 76B |
711933 |
Seeger-Ring JV 24 |
1 |
0,00 |
| 77 |
721715 |
Kegelhalter (Zusammenbau)@ |
1 |
34,60 |
| 78 |
71346333 |
Gewindemuffe |
1 |
21,10 |
| 79 |
712159 |
Bodenscheibe |
1 |
15,10 |
| 80 |
712003 |
Verschluss 182 |
1 |
5,30 |
| 81 |
716404 |
Anschlussstück S 6520 - ø 8 - 1/8" |
1 |
6,50 |
|
|
|
|
| KITA |
741702 |
Kit Platte |
|
2,50 |
| 711702 |
Platte |
2 |
| 711727 |
Schraube TSCE M4 x 8 UNI 5933 |
2 |
|
|
|
| KITB |
741713 |
Kit Distanzstück |
|
5,00 |
| 711713 |
Distanzstück |
1 |
| 710902 |
Seeger-Ring 16 UNI 7435 |
1 |
| 711933 |
Seeger-Ring JV 24 |
1 |
|
|
|
| KITC |
74000070 |
Kit Spannbackenöffner |
|
7,80 |
| 711716 |
Feder |
1 |
| 71346026 |
Spannbackenöffner |
1 |
|
|
|
| KITD |
74000100 |
Drucktaste Kit |
|
14,70 |
| 711705 |
Drucktaste |
1 |
| 71346404 |
Drucktaste |
1 |
| 71346313 |
Wähler |
1 |
| 711726 |
Zylinderstift ø 2 x 20 UNI 1707 |
3 |
|
|
|
Wartung und Reparaturhinweise
|

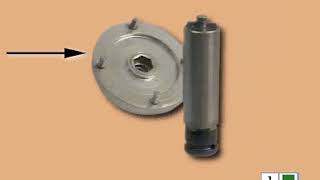

SATZ SPEZIALWERKZEUGE, DIE AUF WUNSCH GELIEFERT WERDEN KÖNNEN
|
NOTWENDIGES MATERIAL FÜR REPARATURARBEITEN
|
|
- ÖL MIT VISKOSITÄT 32°
- LOCTITE: N. 542
- FETT
- SATZ HANDELSÜBLICHER MAULSCHLÜSSEL (ENGLÄNDER)
- SATZ HANDELSÜBLICHER SECHSKANTSCHLÜSSEL
- GUMMIHAMMER
- ZANGEN
- SEEGERRINGZANGEN
- SATZ SCHRAUBENDREHERI
|
Instructions for clamps maintenance
Instructions in case of nail's block
Anleitungen zum Nachfüllen des Öls finden
