RAC 2200 - Pneumatisch-Hydraulisches Werkzeug für Blindniete

RAC 2200 Pneumatisch-hydraulische Werkzeuge; Power Booster getrennt von Maschinekörper.
Sie sind geeignet besonders für Anwendungen in Montageband.

Kode 702200

RAC 2200
RAC 2200
Standard Blindniete Mehrbereichsnieten Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Standard-Blindniete Ø 6 nur in Aluminium.
Das Werkzeug kann für hohe leistungen Blindniete FarBolt und ähnliche, verwendet werden, wenn Sie das KIT Art. 74000090.
Bei Einbau des Münstucks ref. 71345652 kann das Setzgerät auch die Hochleistungsblindniete X/S Trifar setzten.

Die Wartungsanweisungen finden Sie auf der Sektion “Videos”.
Max Setzkraft 12825 N.
Hub 22.5 mm.
Download die Bedienungs-anleitung RAC2200 Bedienungs- und Wartungsanleitung
Welches ist das korrekte Mundstück für ein Blindniet? Welches ist das korrekte Mundstück für ein Blindniet?
Kode Beschreibung Siehe
74000090 Kit für Hochleistungsblindnieten FAR
71345652 Mundstück für Nieten S-Trifar / X-Trifar ø 5,2 FAR
721314 Verlängerte Köpfe 130 mm Verlängerte Köpfe
720973 Verlängerte Köpfe 210 mm Verlängerte Köpfe
719007 Verlängerten Mundstück U1 ø 2,4 ÷ 3,2 Verlängerte Mundstücke U1
719001 Verlängerten Mundstück U1 ø 3,5 / 4 Verlängerte Mundstücke U1
719002 Verlängerten Mundstück U1 ø 4,8 Verlängerte Mundstücke U1
719003 Verlängerten Mundstück U1 ø 6 ÷ 7,8 Verlängerte Mundstücke U1
719008 Verlängerten Mundstück U2 ø 2,4 ÷ 3,2 Verlängerte Mundstücke U2
719004 Verlängerten Mundstück U2 ø 3,5 / 4 Verlängerte Mundstücke U2
719005 Verlängerten Mundstück U2 ø 5 Verlängerte Mundstücke U2
719006 Verlängerten Mundstück U2 ø 6 ÷ 7,8 Verlängerte Mundstücke U2
72000552 Verlängerter Kopf mit verkleinertem Querschnitt 35 mm Verlängerte köpfe mit verkleinertem querschnitt
72000553 Verlängerter Kopf mit verkleinertem Querschnitt 60 mm Verlängerte köpfe mit verkleinertem querschnitt
Exportieren nach Excel Exportieren nach Excel
Pos. Kode Beschreibung Menge Preis/1 €
01A 711973 Seeger-Ring AV 16 1 0,00
02A 710845 Dichtungsanschlagring 1 0,00
03 710901 Dichtung B-102070 1 12,60
04A 710821 Ring Antiextrusion 1 0,00
05 712281 Kolben 1 56,40
06 711119 Feder 1 7,70
07 711120 Feder 1 7,90
08 710850 Federführungverschluß 1 18,50
09 710818 Behälteranschlusstück 1 6,50
10 710838 Austrittanschlussstück 1 3,80
11B 710819 Behälter für Nägel 1 0,00
12 717004 Mundstück für Nieten ø 4,8 Cu / Stahl 1 3,00
13 710843 Düsenträger 1 17,50
14 710300 Dichtung OR 020 1 0,40
15 710859 Spannbackenhalterkegel 1 18,50
16 71345507 Hochleistungsspannbacken 3 7,50
17 710849 Spannbackenöffner 1 5,00
18 710853 Feder 1 0,90
19H 710834 Ansaugrohr 1 0,00
20 710102 Dichtung OR 113 1 0,40
21H 710858 Kegelhalter 1 0,00
22H 710832 Auswerfverlängerungsstück 1 0,00
23 710854 Ausgleichshaken 1 3,50
24 710916 Dichtung OR 2-015 1 0,90
25 710917 Dichtung OR 2-118 1 1,50
26 710855 Dichtungshülse 1 10,70
27 710577 Dichtung B-086055 1 12,60
28 710908 Unterlegscheibe 1 0,40
29 711974 Seeger-Ring JV 22 1 1,10
30 710824 Drucktaste 1 1,40
31 710919 Dichtung OR 2-004 1 0,90
32 710847 Kôrper kleines Ventil 1 7,00
33 710528 Dichtung OR 008 1 0,40
34 710848 Ventilkolben 1 2,80
35 710918 Dichtung OR 2-005 1 0,90
36 710842 Saugeinstellungsknopf 1 3,70
37 710385 Dichtung OR 2-006 4 0,40
38 720812 Handgriff 1 44,00
39 711060 Hydraulischer Zylinder 1 186,80
42 710906 Unterlegscheibe 400-020-4490 1 2,20
43 710839 Stopsel Olbehälter 1 3,60
44 711035 Unterlegscheibe 1 17,40
45 710931 Dichtung OR 614 1 0,90
46 711037 Anschlussstück 1 48,60
47 711039 Drehbares Anschlussstück 1 41,60
48 711061 Dichtung OR 5-614 3 1,00
49 711038 Feste Verbindung 1 41,60
50 710921 Dichtung OR 2-115 1 1,50
51 711036 Reduzierstück 1 14,00
52 711073 Hochdruckrohr mt 1,8 1 91,80
54 711084 Anschlussstück 6700 - ø 5 2 4,70
55 711059 Rilsan Schlauch ø 5 x 3,5 x 2600 2 7,90
56 711031 Griffendverbindung 1 14,00
57 717006 Mundstück für Nieten ø 2,4 1 3,00
58 717001 Mundstück für Nieten ø 2,4 ÷ 3,4 1 3,00
59 717002 Mundstück für Nieten ø 4 1 3,00
60 717003 Mundstück für Nieten ø 4,8 All. 1 3,00
61 717005 Mundstück für Nieten ø 6 / 6,4 1 3,00
62 711092 Schlüssel 5 mm 1 1,50
63 710969 Ol Flasche 1 3,00
64B 711136 Luftconveyor 1 0,00
65C 710186 Dichtung OR 010 1 0,00
66C 711401 Hülse 1 0,00
KITA 740821 Kit Ring Antiextrusion 7,40
Kode Beschreibung Menge
711973 Seeger-Ring AV 16 1
710845 Dichtungsanschlagring 1
710821 Ring Antiextrusion 1
KITB 740819 Kit Behälter für Nägel 8,70
Kode Beschreibung Menge
710819 Behälter für Nägel 1
711136 Luftconveyor 1
KITC 741401 Kit Hülse 4,90
Kode Beschreibung Menge
710186 Dichtung OR 010 2
711401 Hülse 2
KITH 740858 Kit Kegelhalter 31,80
Kode Beschreibung Menge
710834 Ansaugrohr 1
710858 Kegelhalter 1
710832 Auswerfverlängerungsstück 1
Exportieren nach Excel Exportieren nach Excel
Pos. Kode Beschreibung Menge Preis/1 €
01 711824 Anschlussstück NV 1/4" NPT-M 1 23,20
02 711823 Anschlussstück NV 1/4" NPT-F 1 47,10
03 711825 Anschlussstück NPT 1300 1 4,40
04 711662 Ölstand HFE.9 1 7,00
05 710375 Dichtung OR 2-131 2 1,60
06 711660 Verschluss 1 45,10
07 711663 Verschluss 2611-1/4" 1 2,90
08 710211 Schraube TCCE M6 x 14 UNI 5931 6 0,40
09 711656 Zylinderkopf 1 149,60
10 711664 Dichtung OR 2-237 1 7,00
11 711658 Muffe Booster 1 99,10
13 711053 Dichtungsanschlagring 1 19,60
14 711066 Ring Sealing RSS 12-20 1 7,50
15 711050 Dichtungshülse 1 41,70
16D 710572 Dichtung OR 2-120 1 1,30
17D 711661 Dichtung OR 2-135 1 1,50
18D 711065 Ring Sealing WRI 12 1 0,00
19 711827 Dichtung TS-12-19-5,7 / L 1 7,10
20 711657 Schaftführung 1 56,40
21 710931 Dichtung OR 614 1 0,90
22E 710829 Stossdampfer 1 0,00
23 711659 Schaft 1 118,20
24E 710923 Dichtung OR 012 1 0,40
25 711678 Pneumatischer Kolben 1 70,10
26E 710912 Mutter M 10 x 6 1 4,40
27 711679 Dichtung OR 2-339 1 6,80
28 711655 Zylinder 1 358,60
29F 711829 Schraube TSCE M6 x 20 UNI 5933 2 0,60
30 711828 Fuss 1 41,50
31F 710623 Mutter M 6 UNI 7473 2 0,60
32 710173 Anschlusstück gefräste Mutter 1/4" 1 5,70
33 712061 Unterlegscheibe 1 29,00
34G 710840 Distanzstück Ventil 1 0,00
35G 710921 Dichtung OR 2-115 3 1,50
36G 710823 Käfig 3 0,00
37G 711158 Feder 1 0,90
38 710841 Ventil 1 10,90
39 710916 Dichtung OR 2-015 1 0,90
40 710528 Dichtung OR 008 1 0,40
41 710822 Kleiner Ventilkolben 1 5,60
42 710258 Dichtung OR 5-612 1 0,90
43 710905 Seeger-Ring 11 UNI 7437 1 0,40
44 710922 Dichtung OR 018 2 0,40
45 712268 Federführungverschluß 1 5,80
46 711665 Ventilverschluss 1 19,20
47 711085 Schalldämpfer SPL 3/8" 1 11,80
48 711068 Anschlussstück 6520 - ø 5 - 1/8" 2 6,90
49 711826 Anschlussstück 2020 - 1/4" 1 6,80
50 711121 Reduzierstück 2521-1/4"-3/8" 1 6,00
51 712160 Kabelmantel 1 3,00
52 712050 Schraube STCE M8 x 8 UNI 5923 1 0,40
KITD 741065 Kit Dichtungen 7,20
Kode Beschreibung Menge
710572 Dichtung OR 2-120 1
711661 Dichtung OR 2-135 1
711065 Ring Sealing WRI 12 1
KITE 740829 Kit Stossdämpfer 7,10
Kode Beschreibung Menge
710829 Stossdampfer 1
710923 Dichtung OR 012 1
710912 Mutter M 10 x 6 1
KITF 741829 Kit Schraube M 6 4,60
Kode Beschreibung Menge
711829 Schraube TSCE M6 x 20 UNI 5933 5
710623 Mutter M 6 UNI 7473 5
KITG 740840 Kit Distanzstück Ventil 10,70
Kode Beschreibung Menge
710840 Distanzstück Ventil 1
710921 Dichtung OR 2-115 3
710823 Käfig 3
711158 Feder 1
Wartung und Reparaturhinweise


SATZ SPEZIALWERKZEUGE, DIE AUF WUNSCH GELIEFERT WERDEN KÖNNEN NOTWENDIGES MATERIAL FÜR REPARATURARBEITEN
rac2200
  • Öl mit Viskosität 32°
  • Loctite n. 542
  • Fett
  • Satz handelsüblicher Maulschlüssel (Engländer)
  • Satz handelsüblicher Sechskantschlüssel
  • Gummihammer
  • Zangen
  • Seegerringzangen
  • Satz Schraubendreheri

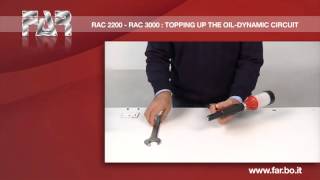

Anleitungen zum Nachfüllen des Öls finden

Instructions in case of nail's block

Instructions for clamps maintenance
