KJ29 - Handnietwerkzeug für Blindnietmuttern

Werkzeug für Blindietmuttern M3÷M10 und mit Mundstücke und Gewindedorne auf Anfrage für Blindnietschrauben M5-M6-M8.

Kode 705094

KJ29
KJ29
Im Vergleich zu vorherigem Modell (KJ28) unterscheidet es sich in beträchtlicher Verminderung der auf den Hebel aufgebrachten Kraft, verringerte Abmessungen und Gewicht.
Auf Anfrage sind Mundstücke und Gewindedorne mit Zollgewinde auch lieferbar.

M Aluminium Stahl Edelstahl Blindnietschrauben
M3
M4
M5
M6
M8
M10
Download die Bedienungs-anleitung KJ29 Bedienungs- und Wartungsanleitung
Kode Beschreibung Siehe
712877 Gewindedorn M 5 Kit Zugbolzen und Kopfteil für Blindnietschrauben KJ28-KJ29
712879 Gewindedorn M 6 Kit Zugbolzen und Kopfteil für Blindnietschrauben KJ28-KJ29
712881 Gewindedorn M 8 Kit Zugbolzen und Kopfteil für Blindnietschrauben KJ28-KJ29
712878 Mundstück M 5 Kit Zugbolzen und Kopfteil für Blindnietschrauben KJ28-KJ29
712880 Mundstück M 6 Kit Zugbolzen und Kopfteil für Blindnietschrauben KJ28-KJ29
712882 Mundstück M 8 Kit Zugbolzen und Kopfteil für Blindnietschrauben KJ28-KJ29
Exportieren nach Excel Exportieren nach Excel
Pos. Kode Beschreibung Menge Preis/1 €
01 71345953 Handgriff 2 2,70
02 71345993 Hebel 2 11,60
03 71345949 Stift 2 0,70
04 71345948 Umlenkhebel 2 3,70
05 72B00064 Aussenschaft 1 40,70
06 720163 Gewindedorn (Zusammenbau) M 5 1 11,10
07 710160 Nutmutter 1 9,10
08 710159 Nutmutter 2 3,10
09 710155 Kopfteil M 5 1 10,60
10 710153 Kopfteil M 3 1 10,60
11 710154 Kopfteil M 4 1 10,60
12 710156 Kopfteil M 6 1 10,60
13 710157 Kopfteil M 8 1 10,60
14 710158 Kopfteil M 10 1 10,60
15 720161 Gewindedorn (Zusammenbau) M 3 1 11,10
16 720162 Gewindedorn (Zusammenbau) M 4 1 11,10
17 720164 Gewindedorn (Zusammenbau) M 6 1 11,10
18 710165 Gewindedorn M 8 1 10,60
19 710166 Gewindedorn M 10 1 10,60
20A 710623 Mutter M 6 UNI 7473 4 0,60
21A 71345903 Schraube TCCE M6 4 0,00
22 71345895 Spannmutter 1 5,50
23 72A00218 Behälteranschlussstück 1 15,30
24 71345654 Röhrchen 1 10,20
25 712285 Kupplung 1 8,10
26 71345764 Schraubrohr 1 16,40
27B 710639 Kupplung 1 0,00
28 710647 Lager 618/9 1 20,80
29 710649 Spannstift ø 3 x 10 UNI 6874 1 0,40
30B 710640 Mutter 1 0,00
31 710704 Schraubenfoermige Welle 1 26,00
32 710646 Kugel 7/32" 6 0,40
33 710642 Gleitschraubrohr 1 30,30
34 710643 Aussenschaft 1 19,00
35 710644 Nutmutter 1 1,60
36 710648 Knopf 1 3,50
37 712290 Schlüssel 1 7,90
KITA 74000069 Kit Schraube M 6 1,60
Kode Beschreibung Menge
710623 Mutter M 6 UNI 7473 2
71345903 Schraube TCCE M6 2
KITB 740639 Kit Kupplung 6,50
Kode Beschreibung Menge
710639 Kupplung 1
710640 Mutter 1

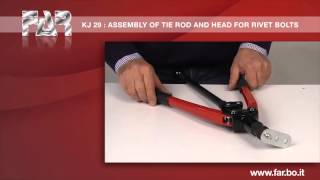

Assembly of mandrels and heads for rivet bolt on KJ29 riveting nut

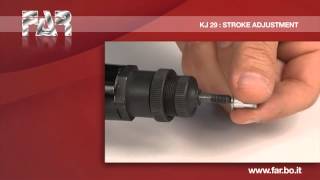

KJ29 Hubeinstellung
