KJ47
Hydraulisch-pneumatisches Setzgerät für Blindnietmuttern in Kartonschachtel mit einem Format von Mundstück und Gewindedorn zwischen M4 ÷ M10.
Mundstücke und Gewindedorne in anderen Größen sind auf Anfrage separat lieferbar.
EXTRA KJ47 - Pneumatisch-Hydraulisches Werkzeug für Blindnietmuttern
KJ47
Hydraulisch-pneumatisches Setzgerät
für Blindnietmuttern in Kunststoffkoffer mit Gewindedornen und Mundstücke M4 ÷ M10
Kode 705116
Hydraulisch-pneumatisches Setzgerät für Blindnietmuttern Pneumatische Kraft Enstellung
Lieferbar ab September 2024
Auf Anfrage Gewindedorne und Mundstücke mit Zollgewinde.

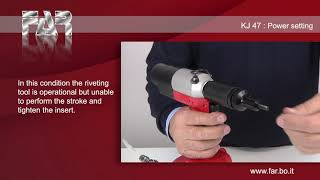

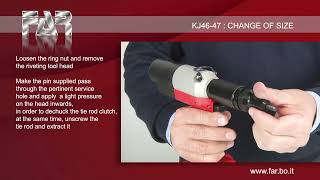

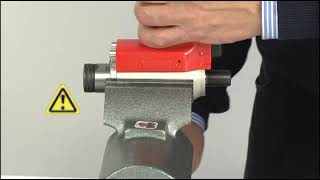

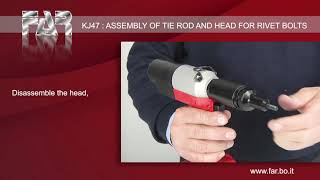

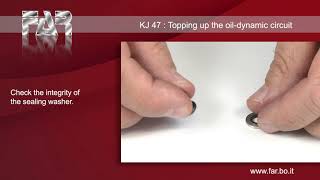

Die Wartungsanweisungen finden Sie auf der Sektion videos.
Max Setzkraft 24000 N.
Hub 7 mm.
| Download die Bedienungs-anleitung |
|
| 71346778 |
Gewindedorn M 5 |
 |
| 71346779 |
Gewindedorn M 6 |
|
| 71346780 |
Gewindedorn M 8 |
|
| 71346792 |
Mundstück M 5 |
|
| 71346793 |
Mundstück M 6 |
|
| 71346794 |
Mundstück M 8 |
|
|
|
|
![]()
| 01 |
71346790 |
Mundstück M 8 |
1 |
31,90 |
| 02 |
71346775 |
Gewindedorn M8 |
1 |
17,20 |
| 03 |
71346791 |
Mundstück M 10 |
1 |
31,90 |
| 04 |
71346776 |
Gewindedorn M 10 |
1 |
17,20 |
| 05 |
71346789 |
Mundstück M 6 |
1 |
31,90 |
| 06 |
71346774 |
Gewindedorn M6 |
1 |
17,20 |
| 07 |
71346788 |
Mundstück M 5 |
1 |
31,90 |
| 08 |
71346773 |
Gewindedorn M5 |
1 |
17,20 |
| 09 |
71346787 |
Mundstück M 4 |
1 |
31,90 |
| 10 |
71346772 |
Gewindedorn M4 |
1 |
17,20 |
| 11 |
710876 |
Stift Zugbolzenauskupplung |
1 |
3,60 |
| 12 |
72A00053 |
Öl Flasche |
1 |
14,70 |
| 13 |
712225 |
Schlüssel 4 mm |
1 |
2,50 |
|
|
|
|
| KIT A |
74000121 |
Pneumatisches Kit |
|
61,80 |
| 71C00697 |
Dichtung OR 5-256 |
1 |
| 710925 |
Dichtung OR 027 |
1 |
| 71C00295 |
Ring Parbak 8-028 |
1 |
| 71C00296 |
Dichtung OR 5-670 |
1 |
| 711062 |
Dichtung OR 2-126 |
1 |
| 710244 |
Dichtung OR 2-130 |
1 |
| 713275 |
Dichtung OR 2-122 |
1 |
| 713390 |
Dichtung OR 2-007 |
2 |
| 710258 |
Dichtung OR 5-612 |
1 |
| 71C00529 |
Dichtung XR 008 PP180 B |
1 |
| 711338 |
Dichtung OR 2-003 |
2 |
| 710918 |
Dichtung OR 2-005 |
2 |
| 716060 |
Dichtung OR 2-010 |
4 |
| 713394 |
Dichtung OR 2-106 |
1 |
| 710528 |
Dichtung OR 008 |
1 |
| 710376 |
Dichtung OR 2-009 |
2 |
| 710572 |
Dichtung OR 2-120 |
1 |
| 710385 |
Dichtung OR 2-006 |
2 |
| 713271 |
Dichtung OR 2-014 |
2 |
| 71C00355 |
Dichtung OR 1,78 x 8,73 |
1 |
| 71C00356 |
Dichtung OR 1,78 x 7,66 |
1 |
| 710916 |
Dichtung OR 2-015 |
1 |
| 710528 |
Dichtung OR 008 |
1 |
| 710258 |
Dichtung OR 5-612 |
1 |
| 710922 |
Dichtung OR 018 |
2 |
| 71C00697 |
Dichtung OR 5-256 |
3 |
| 711339 |
Dichtung OR 2-129 |
1 |
| 710823 |
Käfig |
3 |
| 71C01782 |
Dichtung OR 2-117 |
1 |
| 71C01132 |
Dichtung OR 2-123 |
1 |
| 716209 |
Dichtung OR 5-243 |
1 |
| 713398 |
Dichtung OR 2-340 |
1 |
| 710593 |
Dichtung OR 2-153 |
1 |
| 710350 |
Dichtung OR 2-109 |
4 |
| 710427 |
Dichtung OR 013 |
1 |
| 711378 |
Dichtung OR 2-011 |
1 |
| 710594 |
Dichtung OR 2-012 |
1 |
| 712314 |
Dichtung OR 2-107 |
1 |
| 713271 |
Dichtung OR 2-014 |
2 |
| 71C00356 |
Dichtung OR 1,78 x 7,66 |
1 |
| 71C00355 |
Dichtung OR 1,78 x 8,73 |
1 |
| 710528 |
Dichtung OR 008 |
1 |
| 710258 |
Dichtung OR 5-612 |
1 |
| 710921 |
Dichtung OR 2-115 |
1 |
|
|
|
| KIT Q |
74000122 |
Öldynamik Kit |
|
42,80 |
| 711722 |
Dichtung B-094063-B / NEI |
1 |
| 713389 |
Dichtung 157118-B / NEO |
1 |
| 71346560 |
Dichtung TTS 16x21x5,7 |
2 |
|
|
|
![]()
| 01 |
71346743 |
Nutmutter |
1 |
8,50 |
| 02 |
71346712 |
Röhrchen |
1 |
47,00 |
| 03 |
71346713 |
Zugbolzenträger |
1 |
18,30 |
| 04 |
71346741 |
Körper |
1 |
24,50 |
| 05 |
71346708 |
Mitnehmewelle |
1 |
15,60 |
| 06 |
71345516 |
Feder |
1 |
1,60 |
| 07 |
71346707 |
Mutter |
1 |
9,00 |
| 08 |
710555 |
Unterlegscheibe 400-004-4490 |
1 |
2,20 |
| 09 |
713405 |
Schraube TBCE M6 x 10 ISO 7380 |
1 |
0,30 |
| 10Q |
711722 |
Dichtung B-094063-B / NEI |
1 |
14,00 |
| 11 |
713402 |
Seeger-Ring JV 25 |
1 |
1,50 |
| 12A |
71C00697 |
Dichtung OR 5-256 |
1 |
1,10 |
| 13A |
710925 |
Dichtung OR 027 |
1 |
0,90 |
| 14 |
71345261 |
Flansch |
1 |
7,00 |
| 15A |
71C00295 |
Ring Parbak 8-028 |
1 |
4,20 |
| 16A |
71C00296 |
Dichtung OR 5-670 |
1 |
2,40 |
| 17 |
71345258 |
Gehäuse |
1 |
68,70 |
| 18Q |
713389 |
Dichtung 157118-B / NEO |
1 |
12,70 |
| 19A |
711062 |
Dichtung OR 2-126 |
1 |
1,60 |
| 20 |
71345264 |
Hydraulischer Kolben |
1 |
136,30 |
| 21 |
71345260 |
Nutmutter |
1 |
10,90 |
| 22A |
710244 |
Dichtung OR 2-130 |
1 |
2,00 |
| 23A |
713275 |
Dichtung OR 2-122 |
1 |
1,50 |
| 24 |
72A00125 |
Druckluftmotor F001 |
1 |
830,10 |
| 25 |
713308 |
Verschluss |
2 |
2,40 |
| 26A |
713390 |
Dichtung OR 2-007 |
2 |
0,90 |
| 27 |
72A00007 |
Luftanschluss |
1 |
6,90 |
| 28 |
716150 |
Schraube TSCE M4 x 12 UNI 5933 |
2 |
0,30 |
| 29 |
72A00188 |
Ventileinheit für Motorsteuerung |
1 |
84,50 |
| 30G |
713158 |
Verschluß |
1 |
0,00 |
| 31G |
71345174 |
Rechter Verschluß |
1 |
0,00 |
| 32A |
710258 |
Dichtung OR 5-612 |
1 |
0,90 |
| 33A |
71C00529 |
Dichtung XR 008 PP180 B |
1 |
2,90 |
| 34 |
713406 |
Schraube TSCE M4 x 25 UNI 5933 |
1 |
0,30 |
| 35 |
716198 |
Schraube TCCE M4 x 12 UNI 5931 |
1 |
0,30 |
| 36 |
72000359 |
Motorsghutz |
1 |
11,20 |
| 37G |
710319 |
Schraube STCE.M5 x 5 UNI 5923 |
1 |
0,40 |
|
|
|
|
| KIT B |
74000123 |
Kit kupplung für Zugstange |
|
14,00 |
| KIT C |
74000124 |
Kit Hydraulischer Zylinder |
|
152,50 |
| KIT D |
74000025 |
Kit Haken |
|
4,90 |
| KIT E |
74000021 |
Kit Schalldämpfer |
|
8,30 |
| KIT F |
74000029 |
Kit Stab |
|
17,00 |
| KIT G |
74000073 |
Verschluss Gruppe |
|
7,80 |
| 713158 |
Verschluß |
1 |
| 71345174 |
Rechter Verschluß |
1 |
|
|
|
| 01AHI |
711338 |
Dichtung OR 2-003 |
2 |
0,90 |
| 02AHI |
710918 |
Dichtung OR 2-005 |
2 |
0,90 |
| 03AHI |
716060 |
Dichtung OR 2-010 |
4 |
0,90 |
| 04 |
713401 |
Bolzen NRB ø 3 x 19.8 |
1 |
0,40 |
| 05 |
71345648 |
Drucktaste |
1 |
5,00 |
| 06 |
71345649 |
Auslöseknopf |
1 |
2,10 |
| 07A |
713394 |
Dichtung OR 2-106 |
1 |
0,90 |
| 08AM |
710528 |
Dichtung OR 008 |
1 |
0,40 |
| 09AM |
710376 |
Dichtung OR 2-009 |
2 |
0,90 |
| 10AM |
710572 |
Dichtung OR 2-120 |
1 |
1,30 |
| 11AM |
710385 |
Dichtung OR 2-006 |
2 |
0,40 |
|
|
|
|
| KIT H |
74000033 |
Kit Oberkolben |
|
11,50 |
| KIT I |
74000034 |
Kit Unterkolben |
|
10,00 |
| KIT L |
74000035 |
Kit Feststellplatte |
|
4,90 |
| KIT M |
74000125 |
Kit Handgriff |
|
96,70 |
![]()
| 01 |
713434 |
Seeger-Ring 11 UNI 7435 |
1 |
0,30 |
| 02 |
72000624 |
Drehbares Anschlussstück |
1 |
0,00 |
| 03 |
72A00028 |
Luftanschlußstückeinheit 1/4" |
1 |
6,90 |
| 04A |
713271 |
Dichtung OR 2-014 |
2 |
1,00 |
| 05 |
71C01750 |
Nagel 3,5x0,7 |
3 |
1,30 |
| 06A |
71C00355 |
Dichtung OR 1,78 x 8,73 |
1 |
0,90 |
| 07A |
71C00356 |
Dichtung OR 1,78 x 7,66 |
1 |
0,90 |
| 08 |
72000363 |
Körper |
1 |
56,30 |
| 09 |
71C01022 |
Verschluss 1/4" |
1 |
2,00 |
| 10 |
711259 |
Dienststöpsel |
1 |
1,80 |
| 11 |
712117 |
Unterlegscheibe Federstop |
1 |
1,50 |
| 12 |
710841 |
Ventil |
1 |
10,90 |
| 13A |
710916 |
Dichtung OR 2-015 |
1 |
0,90 |
| 14A |
710528 |
Dichtung OR 008 |
1 |
0,40 |
| 15A |
710258 |
Dichtung OR 5-612 |
1 |
0,90 |
| 16 |
710822 |
Kleiner Ventilkolben |
1 |
5,60 |
| 17 |
710905 |
Seeger-Ring 11 UNI 7437 |
1 |
0,40 |
| 18A |
710922 |
Dichtung OR 018 |
2 |
0,40 |
| 19 |
712268 |
Federführungverschluß |
1 |
5,80 |
| 20AP |
710921 |
Dichtung OR 2-115 |
3 |
1,50 |
| 21 |
710402 |
Seeger-Ring 22 UNI 7437 |
1 |
0,40 |
| 22A |
711339 |
Dichtung OR 2-129 |
1 |
2,40 |
| 23AP |
710823 |
Käfig |
2 |
0,00 |
| 24 |
71346470 |
Schalldämpfer |
1 |
4,90 |
| 25 |
72000522 |
Pneumatikzylinder |
1 |
99,40 |
| 26 |
71346718 |
Schaftführung |
1 |
25,60 |
| 27 |
71346719 |
Rohr ø 8 x 7 |
1 |
2,30 |
| 28 |
71346717 |
Schaft |
1 |
50,10 |
| 29 |
71346716 |
Anschlussstück |
1 |
15,60 |
| 30 |
71346715 |
Mutter M22 X 1 |
1 |
4,00 |
| 31 |
72000405 |
Zylinderscheibe |
1 |
53,10 |
| 32 |
71C01644 |
Regler CLR 1/8" PR03 |
1 |
47,80 |
| 33 |
71C01296 |
Seeger-Ring 100 UNI 7437 |
1 |
3,70 |
| 34 |
71346084 |
Bodenscheibe |
1 |
8,10 |
| 35AI |
71C01782 |
Dichtung OR 2-117 |
1 |
0,50 |
| 36Q |
71346560 |
Dichtung TTS 16x21x5,7 |
2 |
15,20 |
| 37AI |
71C01132 |
Dichtung OR 2-123 |
1 |
1,40 |
| 38AI |
716209 |
Dichtung OR 5-243 |
1 |
2,70 |
| 39AN |
713398 |
Dichtung OR 2-340 |
1 |
6,60 |
| 40A |
710593 |
Dichtung OR 2-153 |
1 |
3,30 |
| 41AN |
710350 |
Dichtung OR 2-109 |
2 |
1,00 |
| 42 |
71C01674 |
Druckanzeige
Druckanzeige |
1 |
43,50 |
| 43A |
710427 |
Dichtung OR 013 |
1 |
0,40 |
| 44A |
711378 |
Dichtung OR 2-011 |
1 |
0,90 |
| 45A |
710594 |
Dichtung OR 2-012 |
1 |
0,90 |
| 46A |
712314 |
Dichtung OR 2-107 |
1 |
0,90 |
| 47 |
71346721 |
Deckel |
1 |
0,00 |
|
|
|
|
| KIT N |
74000030 |
Kit pneumatischer Kolben |
|
29,40 |
| KIT O |
74000126 |
Baugruppe Verschluss Ventil |
|
13,40 |
| KIT P |
740840 |
Kit Distanzstück Ventil |
|
10,70 |
| KIT R |
74000127 |
Kit Passstift |
|
20,10 |
| KIT S |
74000129 |
Buchsensatz für Manometer |
|
14,00 |
| 01 |
71C00764 |
Lager 61801 |
1 |
42,80 |
| 02 |
71345645 |
Planetenträger |
1 |
111,20 |
| 03 |
71345644 |
Planetenrad |
3 |
61,80 |
| 04 |
71345643 |
Kranz |
1 |
66,70 |
| 05 |
71345642 |
Unterlegscheibe |
1 |
14,60 |
| 06 |
71C00763 |
Lager AY7-ZZ |
1 |
9,20 |
| 07 |
71345640 |
Anschlussstück |
1 |
105,00 |
| 08 |
71C00761 |
Spannstift ø 1,5 x 10 UNI 6875 |
2 |
1,10 |
| 09 |
71345639 |
Rippe |
5 |
11,20 |
| 10 |
71345638 |
Läufer |
1 |
182,30 |
| 11 |
71345637 |
Aussenschaft |
1 |
179,70 |
| 12 |
71345641 |
Hinterteller |
1 |
69,90 |
| 13 |
713037 |
Bolzen ø 2 x 9,8 |
1 |
1,10 |
| 14 |
71C00762 |
Lager 695-ZZ |
1 |
10,10 |
|
|
|
|
| A |
72A00125 |
Druckluftmotor F001 |
|
830,10 |
WARTUNG UND REPARATURHINWEISE
INDEX DER WARTUNGS- UND INSTANDHALTUNGSARBEITEN
|
SATZ SPEZIALWERKZEUGE, DIE AUF WUNSCH GELIEFERT WERDEN KÖNNEN |
NOTWENDIGES MATERIAL FÜR REPARATURARBEITEN
|
|
- Loctite: N. 270 - N. 542
- Fett: panolin special grease 2
- Satz handelsüblicher maulschlüssel
- Satz sechskantschlüssel
- Gummihammer
- Zangen
- Seegerringzangen
- Satz schraubendreheri
|
TOOPING UP THE OIL-DYNAMIC CIRCUIT
ASSEMBLY OF TIE ROD AND HEAD FOR RIVET BOLTS
Exportieren nach Excel
