Unidad base eléctrica completa para remaches

Código 700669

Unidad base eléctrica completa para remaches UBRE
Unidad base eléctrica completa para remaches UBRE
Remaches Standard Remaches multiespesor Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Remaches estándar Ø 6 sólo en aluminio.
La remachadora puede ser utilizada con remaches de alto rendimiento FarBolt y similares, instalando el kit 74000090.
La remachadora se puede utilizar para remaches Trifar X / S de alto rendimiento, mediante el montaje de la boquilla 71345652.

Potencia maxima 12825 N.
Carrera 22.5 mm.
Descarga el manual UBRE Manual de empleo y manutención
Código Descripción Vista
71345652 Boquilla para remache S-Trifar / X-Trifar ø 5,2 FAR
719007 Boquilla prolongada U1 ø 2,4 ÷ 3,2 Boquillas alargadas U1
719001 Boquilla prolongada U1 ø 3,5 / 4 Boquillas alargadas U1
719002 Boquilla prolongada U1 ø 4,8 Boquillas alargadas U1
719003 Boquilla prolongada U1 ø 6 ÷ 7,8 Boquillas alargadas U1
719008 Boquilla prolongada U2 ø 2,4 ÷ 3,2 Boquillas alargadas U2
719004 Boquilla prolongada U2 ø 3,5 / 4 Boquillas alargadas U2
719005 Boquilla prolongada U2 ø 5 Boquillas alargadas U2
719006 Boquilla prolongada U2 ø 6 ÷ 7,8 Boquillas alargadas U2
74000090 Kit para remaches alto rendimiento FAR
Exportar a Excel Exportar a Excel
Pos. Código Descripción Uds Precio/1 €
01 717004 Boquilla para remache ø 4,8 Cu / Acero 1 3,00
02 710843 Manguito portaboquilla 1 17,50
03 710300 Junto OR 020 1 0,40
04 710859 Cono portamordazas 1 18,50
05 71345507 Mordaza alto rendimiento 3 7,50
06 710849 Abre mordazas 1 5,00
07 710853 Muelle 1 0,90
08H 710834 Manguito aspiración 1 0,00
09 710102 Junto OR 113 1 0,40
10H 710858 Portacono 1 0,00
11H 710832 Prolongacion para expulsion 1 0,00
12 711630 Tornillo TCCE M8 x 40 UNI 5931 1 1,00
14 71346401 Cilindro oleodinamico 1 331,40
15 711609 Reduccion M/F-TRG 1713 1 4,40
16 71C00097 Empalme 1919001313 1 19,90
18 711364 Soporte unidad 1 71,20
19 710916 Junto OR 2-015 1 0,90
20 710917 Junto OR 2-118 1 1,50
21 710855 Casquillo por junto 1 10,70
22 710577 Junto B-086055 1 12,60
23 710908 Arandela 1 0,40
24 711974 Anillo Seeger JV 22 1 1,10
25A 711973 Anillo Seeger AV 16 1 0,00
26A 710845 Anillo de bloqueo junto 1 0,00
27 710901 Junto B-102070 1 12,60
28A 710821 Anillo anti-extrusion 1 0,00
29 712281 Piston 1 56,40
30 711119 Muelle 1 7,70
31 711120 Muelle 1 7,90
32C 711401 Casquillo final 1 0,00
33C 710186 Junto OR 010 1 0,00
34 710850 Tapón guìa muelle 1 18,50
35 710401 Arandela 1 4,50
36 710838 Empalme salida 1 3,80
37 717006 Boquilla para remache ø.2,4 1 3,00
38 717001 Boquilla para remache ø 2,4 ÷ 3,4 1 3,00
39 717002 Boquilla para remache ø.4 1 3,00
40 717003 Boquilla para remache ø.4,8 Al. 1 3,00
41 717005 Boquilla para remache ø 6 / 6,4 1 3,00
43 710554 Tapón purga 1 1,60
44 710555 Arandela 400-004-4490 1 2,20
45 712026 Manguera Rilsan ø 5 x 3,5 x 2000 1 2,70
46 710818 Empalme contenedor 1 6,50
47B 710819 Recolector de vástagos 1 0,00
48B 711136 Encanalador aire 1 0,00
49 71C00099 Empalme 1501013130 1 3,30
50 711983 Empalme 6511 - ø 5 - M5 1 6,60
51 711068 Empalme 6520 - ø 5 - 1/8" 1 6,90
52 711823 Empalme NV 1/4" NPT-F 1 47,10
53 711824 Empalme NV 1/4" NPT-M 2 23,20
54 711073 Manguera alta presion mt.1,8 1 91,80
55 71C01518 Arandela 400-023-4490 1 4,70
KITA 740821 Kit anillo anti extrusion 7,40
Código Descripción Uds
711973 Anillo Seeger AV 16 1
710845 Anillo de bloqueo junto 1
710821 Anillo anti-extrusion 1
KITB 740819 Kit recolector vástagos 8,70
Código Descripción Uds
710819 Recolector de vástagos 1
711136 Encanalador aire 1
KITC 741401 Kit casquillo final 4,90
Código Descripción Uds
711401 Casquillo final 1
710186 Junto OR 010 1
KITH 740858 Kit portacono 31,80
Código Descripción Uds
710834 Manguito aspiración 1
710858 Portacono 1
710832 Prolongacion para expulsion 1
Exportar a Excel Exportar a Excel
Pos. Código Descripción Uds Precio/1 €
01 711828 Pié 1 41,50
02F 711829 Tornillo TSCE M6 x 20 UNI 5933 2 0,60
03F 710623 Tuerca M 6 UNI 7473 2 0,60
04 710905 Anillo Seeger 11 UNI 7437 1 0,40
05 711663 Tapon 2611-1/4" 1 2,90
06 711660 Tapón 1 45,10
07 710375 Junto OR 2-131 2 1,60
08 711662 Nivel aceite HFE.9 1 7,00
09 711664 Junto OR 2-237 1 7,00
10 711656 Culata cilindro 1 149,60
11 710211 Tornillo TCCE M6 x 14 UNI 5931 6 0,40
12 711825 Empalme NPT 1300 1 4,40
13 711823 Empalme NV 1/4" NPT-F 1 47,10
15 711657 Guìa vástago 1 56,40
16 711827 Junto TS-12-19-5,7 / L 1 7,10
17D 711065 Anillo Sealing WRI 12 1 0,00
18D 711661 Junto OR 2-135 1 1,50
19D 710572 Junto OR 2-120 1 1,30
20 711050 Casquillo por junto 1 41,70
21 711066 Anillo Sealing RSS 12-20 1 7,50
22 711053 Anillo de bloqueo junto 1 19,60
23 711068 Empalme 6520 - ø 5 - 1/8" 1 6,90
24 711658 Manguito booster 1 99,10
25 711655 Cilindro 1 358,60
26 711679 Junto OR 2-339 1 6,80
27E 710912 Tuerca M 10 x 6 1 4,40
28 711678 Piston neumatico 1 70,10
29E 710923 Junto OR 012 1 0,40
30 711659 Vástago 1 118,20
31E 710829 Amortiguador 1 0,00
32 710931 Junto OR 614 1 0,90
33 712268 Tapón guìa muelle 1 5,80
34 711665 Tapón valvula 1 19,20
35 710922 Junto OR 018 2 0,40
36 712061 Arandela 1 29,00
37G 710840 Distanciador valvula 1 0,00
38G 710921 Junto OR 2-115 3 1,50
39G 710823 Jaula 3 0,00
40 711997 Tapón 2611-1/8" 1 1,90
41 711826 Empalme 2020 - 1/4" 1 6,80
42 711121 Reduccion 2521-1/4"-3/8" 1 6,00
43 711085 Silenciador SPL 3/8" 1 11,80
44G 711158 Muelle 1 0,90
45 710841 Espoleta 1 10,90
46 710916 Junto OR 2-015 1 0,90
47 710528 Junto OR 008 1 0,40
48 710822 Pistoncito valvula 1 5,60
49 710258 Junto OR 5-612 1 0,90
50 711067 Empalme 6520 - ø 8 - 1/4" 2 9,90
51 710969 Contenedor aceite 1 3,00
52 712050 Tornillo STCE M8 x 8 UNI 5923 1 0,40
54 711992 Manguera Rilsan ø 5 x 3 x 1200 1 2,70
55 711068 Empalme 6520 - ø 5 - 1/8" 1 6,90
56 711993 Manguera Rilsan ø 8 x 6 x 1200 1 2,70
KITD 741065 Kit juntos 7,20
Código Descripción Uds
711065 Anillo Sealing WRI 12 1
711661 Junto OR 2-135 1
710572 Junto OR 2-120 1
KITE 740829 Kit amortiguador 7,10
Código Descripción Uds
710912 Tuerca M 10 x 6 1
710923 Junto OR 012 1
710829 Amortiguador 1
KITF 741829 Kit tornillo M 6 4,60
Código Descripción Uds
711829 Tornillo TSCE M6 x 20 UNI 5933 5
710623 Tuerca M 6 UNI 7473 5
KITG 740840 Kit distanciador valvula 10,70
Código Descripción Uds
710840 Distanciador valvula 1
710921 Junto OR 2-115 3
710823 Jaula 3
711158 Muelle 1
Exportar a Excel Exportar a Excel
Pos. Código Descripción Uds Precio/1 €
01 72A00060 Base 1 39,50
02 712000 Divisor 152.33 2 35,40
03 716266 Empalme 6520 - ø 12 - 3/8" 2 11,80
04 711663 Tapon 2611-1/4" 11 2,90
05 711999 Divisor 151.33 2 27,60
06 712013 Empalme 2501 - 1/4" 1 2,40
07 712235 Electroválvula AF 2510 1 97,80
08 716231 Bobina DA 0051 3 0,00
10 71C00213 Empalme 1635.01 - 1/4" 2 4,00
11 710909 Empalme 2023 - 1/4"- 1/4" 2 7,70
12 71C00216 Anillo de cierre 2661-1/4" 13 0,40
13 71C00215 Anillo de cierre 2665-1/4" 2 1,00
14 710592 Silenciador 2 SFE 1/4" 1 6,30
15 710219 Silenciador 1 SEP 1/8" 1 5,70
16 71C00217 Valvula AF 2500 1 72,30
17 71C00218 Empalme 2511 - 1/4"- 1/8" 3 2,40
18 711997 Tapón 2611-1/8" 10 1,90
19 716378 Empalme 6511 - ø 12 - 3/8" 1 6,50
20 711998 Tapón 2611-3/8" 1 3,30
21 71C00191 Tornillo TCCE M6 x 30 UNI 5931 4 0,60
22 716225 Electroválvula AF 2520 1 99,00
23 712014 Empalme 2501 - 3/8" 1 2,90
24 711085 Silenciador SPL 3/8" 1 11,80
26 71C00372 Anillo de cierre 2661-1/8" 10 0,50
27 71C00373 Anillo de cierre 2661-3/8" 3 0,80
Exportar a Excel Exportar a Excel
Pos. Código Descripción Uds Precio/1 €
01 72A00002 Conector macho 5 polos con cable 1 0,00
02 72A00033 Estructura pulsador luminoso reset 1 0,00
03 72A00054 Estructura soporte panel electrico 1 0,00
04 74000006 Kit pulsador de golpe 1 95,90
05 74000019 Kit pulsador 1 42,90
06 74000008 Kit contenedor triple 1 45,80
07 74000011 Kit contenedor por el logo 1 131,40
08 71C00049 Interruptor B4MASK 52N1121 1 7,50
09 71C00201 Pedal de starter 316.901 1 162,70
10 71C00195 Alimentador 1 126,30
11 71C00200 Modulo Logo 1 272,80
12 71346152 Tarjeta électrica SD 1 13,90
13 72B00013 Panel eléctrico 1 0,00

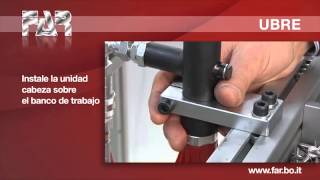

Unidad cabeza Panel Eléctrico Con Pedal
Grupo neumático Unidad booster

SISTEMA DE REMACHADOS MULTIPLES PARA REMACHES UBRE

EJEMPLO DE APLICACIÓN DE LA UBRE
