Unidad base eléctrica completa para tuercas
Código 700670
El concepto de construcción es el mismo que el de las unidades para remaches. La potencia de este sistema permite de utilizar las tuercas remachables con rosca M3 - M12 y consiente el desenroscado automático de la tuerca después su puesta en obra.
Además, hay la posibilidad de desenroscar la tuerca remachable del tirante con un mando pulsador suministrado en el equipamiento base, sin que el tirante sea deformado.
Sobre pedido tirantes y cabezas en pulgadas. .
Descarga el manual |
|
01 |
710891 |
Tirante M 10 |
1 |
17,20 |
02 |
710898 |
Cabeza M 10 |
1 |
10,60 |
03 |
710884 |
Virola |
1 |
4,80 |
04 |
710880 |
Manguito portacabeza |
1 |
31,30 |
05 |
710878 |
Empalme anterior |
1 |
21,90 |
06 |
710881 |
Manguito portatirante |
1 |
31,30 |
07A |
710879 |
Embrague tirante |
1 |
0,00 |
08A |
710138 |
Clavija elàstica ø 4 x 16 UNI 6873 |
1 |
0,40 |
09A |
710874 |
Muelle |
1 |
0,00 |
10 |
710912 |
Tuerca M 10 x 6 |
1 |
4,40 |
11 |
710877 |
Casquillo por junto |
1 |
14,60 |
12 |
710578 |
Junto OR 2-217 |
1 |
1,60 |
13 |
710577 |
Junto B-086055 |
1 |
12,60 |
14 |
710908 |
Arandela |
1 |
0,40 |
15 |
71346304 |
Cilindro oleodinamico |
1 |
373,40 |
17 |
711609 |
Reduccion M/F-TRG 1713 |
1 |
4,40 |
18 |
71C00097 |
Empalme 1919001313 |
1 |
19,90 |
20 |
71C00099 |
Empalme 1501013130 |
1 |
3,30 |
21 |
710554 |
Tapón purga |
1 |
1,60 |
22 |
710555 |
Arandela 400-004-4490 |
1 |
2,20 |
23 |
712151 |
Junto B-141110 / NEO |
1 |
14,30 |
25 |
710833 |
Piston oleodinamico |
1 |
74,20 |
26 |
710883 |
Embrague hembra |
1 |
28,00 |
27 |
712120 |
Embrague macho |
1 |
24,20 |
30 |
710875 |
Muelle |
1 |
3,90 |
31 |
710869 |
Empalme regulacion carrera |
1 |
25,00 |
32 |
710925 |
Junto OR 027 |
1 |
0,90 |
33 |
710863 |
Manguito conductor aire |
1 |
27,90 |
34 |
71346533 |
Cuerpo |
1 |
28,00 |
35 |
72000373 |
Motor Pneumatico F003 |
1 |
792,40 |
36 |
711630 |
Tornillo TCCE M8 x 40 UNI 5931 |
1 |
1,00 |
37 |
711608 |
Soporte unidad |
1 |
80,70 |
38 |
710892 |
Tirante M 12 |
1 |
17,20 |
39 |
710899 |
Cabeza M 12 |
1 |
10,60 |
40 |
710890 |
Tirante M 8 |
1 |
17,20 |
41 |
710897 |
Cabeza M 8 |
1 |
10,60 |
42 |
710889 |
Tirante M 6 |
1 |
17,20 |
43 |
710896 |
Cabeza M 6 |
1 |
10,60 |
44 |
710888 |
Tirante M 5 |
1 |
17,20 |
45 |
710895 |
Cabeza M 5 |
1 |
10,60 |
46 |
710887 |
Tirante M 4 |
1 |
17,20 |
47 |
710894 |
Cabeza M 4 |
1 |
10,60 |
48 |
710886 |
Tirante M 3 |
1 |
17,20 |
49 |
710893 |
Cabeza M 3 |
1 |
10,60 |
50 |
710970 |
Llave regulación carrera |
1 |
3,60 |
52 |
710876 |
Clavija desembrague tirante |
1 |
3,60 |
54 |
712044 |
Anillo Parbak 8-217 |
1 |
3,60 |
55 |
711974 |
Anillo Seeger JV 22 |
1 |
1,10 |
56 |
711823 |
Empalme NV 1/4" NPT-F |
1 |
47,10 |
57 |
712008 |
Empalme 6520 - ø 5 - 1/4" |
1 |
7,80 |
58 |
712032 |
Manguera Rilsan ø 5 x 3 x 2000 |
1 |
7,50 |
59 |
712026 |
Manguera Rilsan ø 5 x 3,5 x 2000 |
1 |
2,70 |
60 |
711068 |
Empalme 6520 - ø 5 - 1/8" |
1 |
6,90 |
61 |
711824 |
Empalme NV 1/4" NPT-M |
2 |
23,20 |
62 |
711073 |
Manguera alta presion mt.1,8 |
1 |
91,80 |
63 |
716199 |
Tornillo TCCE M6 x 16 UNI 5931 |
1 |
0,20 |
64 |
712112 |
Tornillo TCCE M4 x 30 UNI 5931 |
1 |
0,40 |
65 |
71346308 |
Bloqueo de ajuste |
1 |
10,10 |
66 |
72000543 |
Unidad valvula control motor |
1 |
114,00 |
69 |
713308 |
Tapón |
2 |
2,40 |
70B |
71C00529 |
Junto XR 008 PP180 B |
1 |
2,90 |
71 |
71345527 |
Muelle |
1 |
9,30 |
72 |
710258 |
Junto OR 5-612 |
1 |
0,90 |
73 |
713406 |
Tornillo TSCE M4 x 25 UNI 5933 |
2 |
0,30 |
74 |
71C01640 |
Empalme 6522 - ø 5 - M5 |
2 |
7,40 |
75 |
71C01518 |
Arandela 400-023-4490 |
1 |
4,70 |
76D |
710319 |
Tornillo STCE.M5 x 5 UNI 5923 |
1 |
0,40 |
|
|
|
|
67D |
713158 |
Obturador |
|
0,00 |
68D |
71345174 |
Obturador derecho |
|
0,00 |
KITA |
740879 |
Kit embrague tirante |
|
16,00 |
710879 |
Embrague tirante |
1 |
710138 |
Clavija elàstica ø 4 x 16 UNI 6873 |
1 |
710874 |
Muelle |
1 |
|
|
|
KITB |
74000105 |
Kit varilla |
|
20,80 |
KITC |
74000106 |
Kit silenciador |
|
21,80 |
KITD |
74000073 |
Grupo obturador |
|
7,80 |
713158 |
Obturador |
1 |
71345174 |
Obturador derecho |
1 |
710319 |
Tornillo STCE.M5 x 5 UNI 5923 |
1 |
|
|
|
01 |
711828 |
Pié |
1 |
41,50 |
02G |
711829 |
Tornillo TSCE M6 x 20 UNI 5933 |
2 |
0,60 |
03G |
710623 |
Tuerca M 6 UNI 7473 |
2 |
0,60 |
04 |
710905 |
Anillo Seeger 11 UNI 7437 |
1 |
0,40 |
05 |
711663 |
Tapon 2611-1/4" |
1 |
2,90 |
06 |
711660 |
Tapón |
1 |
45,10 |
07 |
710375 |
Junto OR 2-131 |
2 |
1,60 |
08 |
711662 |
Nivel aceite HFE.9 |
1 |
7,00 |
09 |
711664 |
Junto OR 2-237 |
1 |
7,00 |
10 |
711656 |
Culata cilindro |
1 |
149,60 |
11 |
710211 |
Tornillo TCCE M6 x 14 UNI 5931 |
6 |
0,40 |
12 |
711825 |
Empalme NPT 1300 |
1 |
4,40 |
13 |
711823 |
Empalme NV 1/4" NPT-F |
1 |
47,10 |
15 |
711657 |
Guìa vástago |
1 |
56,40 |
16 |
711827 |
Junto TS-12-19-5,7 / L |
1 |
7,10 |
17H |
711065 |
Anillo Sealing WRI 12 |
1 |
0,00 |
18H |
711661 |
Junto OR 2-135 |
1 |
0,00 |
19H |
710572 |
Junto OR 2-120 |
1 |
1,30 |
20 |
711050 |
Casquillo por junto |
1 |
41,70 |
21 |
711066 |
Anillo Sealing RSS 12-20 |
1 |
7,50 |
22 |
711053 |
Anillo de bloqueo junto |
1 |
19,60 |
23 |
711068 |
Empalme 6520 - ø 5 - 1/8" |
1 |
6,90 |
24 |
711658 |
Manguito booster |
1 |
99,10 |
25 |
711655 |
Cilindro |
1 |
358,60 |
26 |
711679 |
Junto OR 2-339 |
1 |
6,80 |
27E |
710912 |
Tuerca M 10 x 6 |
1 |
4,40 |
28 |
711678 |
Piston neumatico |
1 |
70,10 |
29E |
710923 |
Junto OR 012 |
1 |
0,40 |
30 |
711659 |
Vástago |
1 |
118,20 |
31E |
710829 |
Amortiguador |
1 |
0,00 |
32 |
710931 |
Junto OR 614 |
1 |
0,90 |
33 |
712268 |
Tapón guìa muelle |
1 |
5,80 |
34 |
711665 |
Tapón valvula |
1 |
19,20 |
35 |
710922 |
Junto OR 018 |
2 |
0,40 |
36 |
712061 |
Arandela |
1 |
29,00 |
37F |
710840 |
Distanciador valvula |
1 |
0,00 |
38F |
710921 |
Junto OR 2-115 |
3 |
1,50 |
39F |
710823 |
Jaula |
3 |
0,00 |
40 |
711997 |
Tapón 2611-1/8" |
1 |
1,90 |
41 |
711826 |
Empalme 2020 - 1/4" |
1 |
6,80 |
42 |
711121 |
Reduccion 2521-1/4"-3/8" |
1 |
6,00 |
43 |
711085 |
Silenciador SPL 3/8" |
1 |
11,80 |
44F |
711158 |
Muelle |
1 |
0,90 |
45 |
710841 |
Espoleta |
1 |
10,90 |
46 |
710916 |
Junto OR 2-015 |
1 |
0,90 |
47 |
710528 |
Junto OR 008 |
1 |
0,40 |
48 |
710822 |
Pistoncito valvula |
1 |
5,60 |
49 |
710258 |
Junto OR 5-612 |
1 |
0,90 |
50 |
711067 |
Empalme 6520 - ø 8 - 1/4" |
2 |
9,90 |
51 |
710969 |
Contenedor aceite |
1 |
3,00 |
52 |
712050 |
Tornillo STCE M8 x 8 UNI 5923 |
1 |
0,40 |
54 |
711992 |
Manguera Rilsan ø 5 x 3 x 1200 |
1 |
2,70 |
55 |
711068 |
Empalme 6520 - ø 5 - 1/8" |
1 |
6,90 |
56 |
711993 |
Manguera Rilsan ø 8 x 6 x 1200 |
1 |
2,70 |
|
|
|
|
KITE |
740829 |
Kit amortiguador |
|
7,10 |
710912 |
Tuerca M 10 x 6 |
1 |
710923 |
Junto OR 012 |
1 |
710829 |
Amortiguador |
1 |
|
|
|
KITF |
740840 |
Kit distanciador valvula |
|
10,70 |
710840 |
Distanciador valvula |
1 |
710921 |
Junto OR 2-115 |
3 |
710823 |
Jaula |
3 |
711158 |
Muelle |
1 |
|
|
|
KITG |
741829 |
Kit tornillo M 6 |
|
4,60 |
711829 |
Tornillo TSCE M6 x 20 UNI 5933 |
5 |
710623 |
Tuerca M 6 UNI 7473 |
5 |
|
|
|
KITH |
741065 |
Kit juntos |
|
7,20 |
711065 |
Anillo Sealing WRI 12 |
1 |
711661 |
Junto OR 2-135 |
1 |
710572 |
Junto OR 2-120 |
1 |
|
|
|
01 |
72A00060 |
Base |
1 |
39,50 |
02 |
712000 |
Divisor 152.33 |
2 |
35,40 |
03 |
716266 |
Empalme 6520 - ø 12 - 3/8" |
2 |
11,80 |
04 |
711663 |
Tapon 2611-1/4" |
11 |
2,90 |
05 |
711999 |
Divisor 151.33 |
2 |
27,60 |
06 |
712013 |
Empalme 2501 - 1/4" |
1 |
2,40 |
07 |
712235 |
Electroválvula AF 2510 |
1 |
97,80 |
08 |
716231 |
Bobina DA 0051 |
3 |
21,50 |
10 |
71C00213 |
Empalme 1635.01 - 1/4" |
2 |
4,00 |
11 |
710909 |
Empalme 2023 - 1/4"- 1/4" |
2 |
7,70 |
12 |
71C00216 |
Anillo de cierre 2661-1/4" |
13 |
0,40 |
13 |
71C00215 |
Anillo de cierre 2665-1/4" |
2 |
1,00 |
14 |
710592 |
Silenciador 2 SFE 1/4" |
1 |
6,30 |
15 |
710219 |
Silenciador 1 SEP 1/8" |
1 |
5,70 |
16 |
71C00217 |
Valvula AF 2500 |
1 |
72,30 |
17 |
71C00218 |
Empalme 2511 - 1/4"- 1/8" |
3 |
2,40 |
18 |
711997 |
Tapón 2611-1/8" |
10 |
1,90 |
19 |
716378 |
Empalme 6511 - ø 12 - 3/8" |
1 |
6,50 |
20 |
711998 |
Tapón 2611-3/8" |
1 |
3,30 |
21 |
71C00191 |
Tornillo TCCE M6 x 30 UNI 5931 |
4 |
0,60 |
22 |
716225 |
Electroválvula AF 2520 |
1 |
99,00 |
23 |
712014 |
Empalme 2501 - 3/8" |
1 |
2,90 |
24 |
711085 |
Silenciador SPL 3/8" |
1 |
11,80 |
26 |
71C00372 |
Anillo de cierre 2661-1/8" |
10 |
0,50 |
27 |
71C00373 |
Anillo de cierre 2661-3/8" |
3 |
0,80 |
|
|
|
|
01 |
72A00002 |
Conector macho 5 polos con cable |
1 |
0,00 |
02 |
72A00033 |
Estructura pulsador luminoso reset |
1 |
65,70 |
03 |
72A00054 |
Estructura soporte panel electrico |
1 |
73,80 |
04 |
74000006 |
Kit pulsador de golpe |
1 |
95,90 |
05 |
74000019 |
Kit pulsador |
1 |
42,90 |
06 |
74000008 |
Kit contenedor triple |
1 |
45,80 |
07 |
74000011 |
Kit contenedor por el logo |
1 |
131,40 |
08 |
71C00049 |
Interruptor B4MASK 52N1121 |
1 |
7,50 |
09 |
71C00201 |
Pedal de starter 316.901 |
1 |
162,70 |
10 |
71C00195 |
Alimentador |
1 |
126,30 |
11 |
71C00200 |
Modulo Logo |
1 |
272,80 |
12 |
71346153 |
Tarjeta électrica SD |
1 |
13,90 |
13 |
72B00013 |
Panel eléctrico |
1 |
0,00 |
|
|
|
|
01 |
71C00764 |
Cojinete 61801 |
1 |
42,80 |
02 |
71345646 |
Portasatelite extremo |
1 |
116,20 |
03 |
71345644 |
Satelite |
3 |
61,80 |
04 |
71345643 |
Corona |
1 |
66,70 |
05 |
71345642 |
Arandela |
1 |
14,60 |
06 |
71C00763 |
Cojinete AY7-ZZ |
1 |
9,20 |
07 |
71345640 |
Empalme |
1 |
57,90 |
08 |
71C00761 |
Clavija elastica ø 1,5 x 10 UNI 6875 |
2 |
1,10 |
09 |
71345639 |
Aleta |
5 |
11,20 |
10 |
71345638 |
Rotor |
1 |
182,30 |
11 |
71345637 |
Cuerpo externo |
1 |
179,70 |
12 |
71345641 |
Platillo trasero |
1 |
69,90 |
13 |
713037 |
Pivote ø 2 x 9,8 |
1 |
1,10 |
14 |
71C00762 |
Cojinete 695-ZZ |
1 |
10,10 |
A |
72000373 |
Motor Pneumatico F003 |
1 |
792,40 |
|
|
|
|
Sistema para remachados multiples para teurcas remachables UBIE

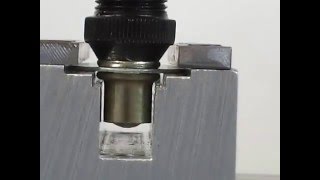

Ejemplo de aplicación de la UBIE
