RAC 83/AX - Remachadora neumatica para remaches
RAC AX83
Remachadora neumática
con retención del remache y recuperación del clavo cortado.
Código 70AX83
Remaches estándar Ø 4,8 sólo en aluminio.
Remaches Multifar Ø 4 excluyendo el aluminio.
Potencia maxima 5372 N.
Carrera 19 mm.
|
Descarga el manual |
|
|
¿Cual es el inyector correcto para el remache? |
|
| 719007 |
Boquilla prolongada U1 ø 2,4 ÷ 3,2 |
 |
| 719001 |
Boquilla prolongada U1 ø 3,5 / 4 |
|
| 719002 |
Boquilla prolongada U1 ø 4,8 |
|
| 719008 |
Boquilla prolongada U2 ø 2,4 ÷ 3,2 |
|
| 719004 |
Boquilla prolongada U2 ø 3,5 / 4 |
|
| 719005 |
Boquilla prolongada U2 ø 5 |
|
| 721334 |
Cabeza alargada 130 mm |
 |
| 721333 |
Cabeza alargada 210 mm |
|
| 720951 |
Cabeza alargada de seccion reducida 35 mm |
 |
| 721856 |
Cabeza alargada de seccion reducida 60 mm |
|
|
|
|
![]()
| 01 |
717003 |
Boquilla para remache ø.4,8 Al. |
1 |
3,00 |
| 02 |
710513 |
Manguito portaboquilla |
1 |
20,10 |
| 03 |
710670 |
Tornillo TCCE M6 x 12 UNI 5931 |
4 |
0,40 |
| 04 |
71346178 |
Tapon RAL 3020 |
1 |
36,50 |
| 05 |
710420 |
Junto OR 210 |
1 |
0,40 |
| 06B |
710536 |
Pulsador/Interruptor |
1 |
0,00 |
| 07B |
710537 |
Clavija elastica ø 4 x 12 UNI 6873 |
1 |
0,00 |
| 08 |
710294 |
Junto OR 150 |
1 |
0,90 |
| 09 |
710431 |
Cono portamordazas |
1 |
19,20 |
| 10 |
710011 |
Mordaza |
3 |
4,10 |
| 11C |
710544 |
Abre mordazas |
1 |
0,00 |
| 12C |
710515 |
Muelle |
1 |
0,00 |
| 13 |
710102 |
Junto OR 113 |
1 |
0,40 |
| 15 |
710427 |
Junto OR 013 |
1 |
0,40 |
| 16 |
710426 |
Arandela |
1 |
2,20 |
| 17 |
710335 |
Junto OR 844 |
3 |
0,90 |
| 18 |
710443 |
Piston móvil |
2 |
12,20 |
| 19 |
710295 |
Anillo Seeger 78 UNI 7437 |
2 |
2,80 |
| 20 |
710542 |
Casquillo del distanciador |
1 |
11,40 |
| 21 |
710444 |
Junto OR 211 |
1 |
0,40 |
| 22 |
710442 |
Piston permanente |
1 |
12,20 |
| 23 |
710243 |
Disco amortiguador |
1 |
3,60 |
| 24 |
710422 |
Amortiguador |
1 |
5,90 |
| 25 |
71346176 |
Cuerpo remachadora RAL 3020 |
1 |
93,40 |
| 26 |
710302 |
Tuerca M 12 UNI 7474 |
1 |
1,30 |
| 27 |
710963 |
Empalme |
1 |
17,40 |
| 28 |
710818 |
Empalme contenedor |
1 |
6,50 |
| 29 |
710838 |
Empalme salida |
1 |
3,80 |
| 30E |
710819 |
Recolector de vástagos |
1 |
0,00 |
| 31D |
712274 |
Botón esférico |
1 |
0,00 |
| 32D |
710525 |
Virola |
1 |
0,00 |
| 33D |
712273 |
Cuerpo aspirador |
1 |
0,00 |
| 34D |
710523 |
Tuerca M 8 x 1 |
1 |
0,00 |
| 35D |
710184 |
Empalme M 5 |
2 |
0,00 |
| 36D |
710964 |
Manguera Rilsan ø 6 x 4 x 65 |
1 |
0,00 |
| 37 |
710173 |
Empalme tuerca fresada 1/4" |
1 |
5,70 |
| 38 |
710219 |
Silenciador 1 SEP 1/8" |
1 |
5,70 |
| 39 |
710538 |
Virola |
1 |
3,70 |
| 40 |
710539 |
Espoleta |
1 |
13,70 |
| 41A |
710188 |
Jaula |
5 |
0,00 |
| 42A |
710187 |
Junto OR 109 |
4 |
0,00 |
| 43A |
710540 |
Muelle |
1 |
0,00 |
| 44 |
710438 |
Gancho balancín |
1 |
4,00 |
| 45 |
717002 |
Boquilla para remache ø.4 |
1 |
3,00 |
| 46 |
717001 |
Boquilla para remache ø 2,4 ÷ 3,4 |
1 |
3,00 |
| 47 |
717006 |
Boquilla para remache ø.2,4 |
1 |
3,00 |
| 48F |
710834 |
Manguito aspiración |
1 |
0,00 |
| 49F |
710957 |
Portacono |
1 |
0,00 |
| 50F |
710958 |
Arbol |
1 |
0,00 |
| 51F |
710962 |
Extension arbol |
1 |
0,00 |
| 52E |
711136 |
Encanalador aire |
1 |
0,00 |
|
|
|
|
| KITA |
740188 |
Kit de jaula |
|
5,80 |
| 710188 |
Jaula |
5 |
| 710187 |
Junto OR 109 |
4 |
| 710540 |
Muelle |
1 |
|
|
|
| KITB |
740536 |
Kit pulsador |
|
4,60 |
| 710536 |
Pulsador/Interruptor |
1 |
| 710537 |
Clavija elastica ø 4 x 12 UNI 6873 |
1 |
|
|
|
| KITC |
740544 |
Kit abre mordazas |
|
6,60 |
| 710544 |
Abre mordazas |
1 |
| 710515 |
Muelle |
1 |
|
|
|
| KITD |
742273 |
Kit cuerpo aspiracion |
|
22,90 |
| 712274 |
Botón esférico |
1 |
| 710525 |
Virola |
1 |
| 712273 |
Cuerpo aspirador |
1 |
| 710523 |
Tuerca M 8 x 1 |
1 |
| 710184 |
Empalme M 5 |
2 |
| 710964 |
Manguera Rilsan ø 6 x 4 x 65 |
1 |
|
|
|
| KITE |
740819 |
Kit recolector vástagos |
|
8,70 |
| 710819 |
Recolector de vástagos |
1 |
| 711136 |
Encanalador aire |
1 |
|
|
|
| KITF |
740957 |
Kit portacono |
|
67,30 |
| 710834 |
Manguito aspiración |
1 |
| 710957 |
Portacono |
1 |
| 710958 |
Arbol |
1 |
| 710962 |
Extension arbol |
1 |
|
|
|

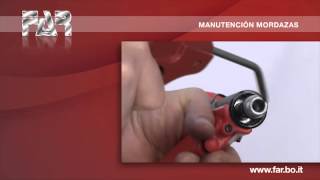

Instrucciones para el mantenimiento de las mordazas

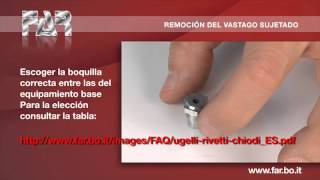

Instrucciones en caso de parada del vastago
