KJ47
Remachadora oleoneumática para tuercas remachables en caja de cartón con un único tamaño para la cabeza y el tirante a elegir entre M4 ÷ M10.
Cabezas y tirantes de otros tamaños disponibles por separado bajo petición.
EXTRA KJ47 - Remachadora oleoneumatica para tuercas remachables
KJ47
Remachadora oleoneumática
para tuercas remachables en estuche de plástico con tirantes y cabezas M4 ÷ M10
Código 705116
Remachadora oleoneumatica para tuercas remachables ajuste néumatico de potencia.
Disponible a partir de Septiembre 2024
>
Sobre pedido tirantes y cabezas en pulgadas.

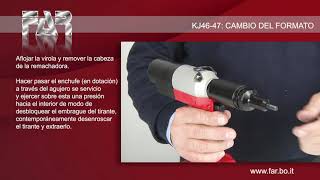

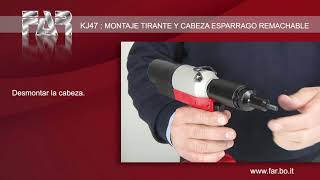

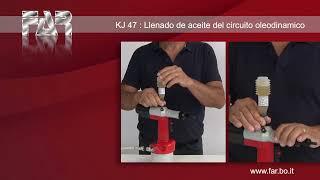

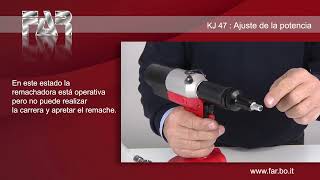

Las instrucciones de mantenimiento están disponibles en la sección Vídeo.
Potencia maxima 24000 N.
Carrera 7 mm.
|
Descarga el manual |
|
| 71346792 |
Cabeza M 5 para tuercas remachables macho |
 |
| 71346793 |
Cabeza M 6 para tuercas remachables macho |
|
| 71346794 |
Cabeza M 8 para tuercas remachables macho |
|
| 71346778 |
Tirante M 5 para tuercas remachables macho |
|
| 71346779 |
Tirante M 6 para tuercas remachables macho |
|
| 71346780 |
Tirante M 8 para tuercas remachables macho |
|
|
|
|
![]()
| 01 |
71346790 |
Cabeza M8 |
1 |
31,90 |
| 02 |
71346775 |
Tirante M8 |
1 |
17,20 |
| 03 |
71346791 |
Cabeza M10 |
1 |
31,90 |
| 04 |
71346776 |
Tirante M10 |
1 |
17,20 |
| 05 |
71346789 |
Cabeza M6 |
1 |
31,90 |
| 06 |
71346774 |
Tirante M6 |
1 |
17,20 |
| 07 |
71346788 |
Cabeza M5 |
1 |
31,90 |
| 08 |
71346773 |
Tirante M5 |
1 |
17,20 |
| 09 |
71346787 |
Cabeza M4 |
1 |
31,90 |
| 10 |
71346772 |
Tirante M 4 |
1 |
17,20 |
| 11 |
710876 |
Clavija desembrague tirante |
1 |
3,60 |
| 12 |
72A00053 |
Estructura Recipiente aceite |
1 |
14,70 |
| 13 |
712225 |
Llave tubolar acodada 4 mm |
1 |
2,50 |
|
|
|
|
| KIT A |
74000121 |
Kit pneumatico |
|
61,80 |
| 71C00697 |
Junto OR 5-256 |
1 |
| 710925 |
Junto OR 027 |
1 |
| 71C00295 |
Anillo Parbak 8-028 |
1 |
| 71C00296 |
Junto OR 5-670 |
1 |
| 711062 |
Junto OR 2-126 |
1 |
| 710244 |
Junto OR 2-130 |
1 |
| 713275 |
Junto OR 2-122 |
1 |
| 713390 |
Junto OR 2-007 |
2 |
| 710258 |
Junto OR 5-612 |
1 |
| 71C00529 |
Junto XR 008 PP180 B |
1 |
| 711338 |
Junto OR 2-003 |
2 |
| 710918 |
Junto OR 2-005 |
2 |
| 716060 |
Junto OR 2-010 |
4 |
| 713394 |
Junto OR 2-106 |
1 |
| 710528 |
Junto OR 008 |
1 |
| 710376 |
Junto OR 2-009 |
2 |
| 710572 |
Junto OR 2-120 |
1 |
| 710385 |
Junto OR 2-006 |
2 |
| 713271 |
Junto OR 2-014 |
2 |
| 71C00355 |
Junto OR 1,78 x 8,73 |
1 |
| 71C00356 |
Junto OR 1,78 x 7,66 |
1 |
| 710916 |
Junto OR 2-015 |
1 |
| 710528 |
Junto OR 008 |
1 |
| 710258 |
Junto OR 5-612 |
1 |
| 710922 |
Junto OR 018 |
2 |
| 71C00697 |
Junto OR 5-256 |
3 |
| 711339 |
Junto OR 2-129 |
1 |
| 710823 |
Jaula |
3 |
| 71C01782 |
Junto OR 2-117 |
1 |
| 71C01132 |
Junto OR 2-123 |
1 |
| 716209 |
Junto OR 5-243 |
1 |
| 713398 |
Junto OR 2-340 |
1 |
| 710593 |
Junto OR 2-153 |
1 |
| 710350 |
Junto OR 2-109 |
4 |
| 710427 |
Junto OR 013 |
1 |
| 711378 |
Junto OR 2-011 |
1 |
| 710594 |
Junto OR 2-012 |
1 |
| 712314 |
Junto OR 2-107 |
1 |
| 713271 |
Junto OR 2-014 |
2 |
| 71C00356 |
Junto OR 1,78 x 7,66 |
1 |
| 71C00355 |
Junto OR 1,78 x 8,73 |
1 |
| 710528 |
Junto OR 008 |
1 |
| 710258 |
Junto OR 5-612 |
1 |
| 710921 |
Junto OR 2-115 |
1 |
|
|
|
| KIT Q |
74000122 |
Kit oleodinamico |
|
42,80 |
| 711722 |
Junto B-094063-B / NEI |
1 |
| 713389 |
Junto 157118-B / NEO |
1 |
| 71346560 |
Junto TTS 16x21x5,7 |
2 |
|
|
|
![]()
| 01 |
71346743 |
Virola |
1 |
8,50 |
| 02 |
71346712 |
Manguito |
1 |
47,00 |
| 03 |
71346713 |
Manguito portatirante |
1 |
18,30 |
| 04 |
71346741 |
Cuerpo |
1 |
24,50 |
| 05 |
71346708 |
Arbol de arrastre |
1 |
15,60 |
| 06 |
71345516 |
Muelle |
1 |
1,60 |
| 07 |
71346707 |
Tuerca |
1 |
9,00 |
| 08 |
710555 |
Arandela 400-004-4490 |
1 |
2,20 |
| 09 |
713405 |
Tornillo TBCE M6 x 10 ISO 7380 |
1 |
0,30 |
| 10Q |
711722 |
Junto B-094063-B / NEI |
1 |
14,00 |
| 11 |
713402 |
Anillo Seeger JV 25 |
1 |
1,50 |
| 12A |
71C00697 |
Junto OR 5-256 |
1 |
1,10 |
| 13A |
710925 |
Junto OR 027 |
1 |
0,90 |
| 14 |
71345261 |
Brida |
1 |
7,00 |
| 15A |
71C00295 |
Anillo Parbak 8-028 |
1 |
4,20 |
| 16A |
71C00296 |
Junto OR 5-670 |
1 |
2,40 |
| 17 |
71345258 |
Chaqueta |
1 |
68,70 |
| 18Q |
713389 |
Junto 157118-B / NEO |
1 |
12,70 |
| 19A |
711062 |
Junto OR 2-126 |
1 |
1,60 |
| 20 |
71345264 |
Piston oleodinamico |
1 |
136,30 |
| 21 |
71345260 |
Virola |
1 |
10,90 |
| 22A |
710244 |
Junto OR 2-130 |
1 |
2,00 |
| 23A |
713275 |
Junto OR 2-122 |
1 |
1,50 |
| 24 |
72A00125 |
Motor Pneumatico F001 |
1 |
830,10 |
| 25 |
713308 |
Tapón |
2 |
2,40 |
| 26A |
713390 |
Junto OR 2-007 |
2 |
0,90 |
| 27 |
72A00007 |
Empalme aire |
1 |
6,90 |
| 28 |
716150 |
Tornillo TSCE M4 x 12 UNI 5933 |
2 |
0,30 |
| 29 |
72A00188 |
Unidad valvula control motor |
1 |
84,50 |
| 30G |
713158 |
Obturador |
1 |
0,00 |
| 31G |
71345174 |
Obturador derecho |
1 |
0,00 |
| 32A |
710258 |
Junto OR 5-612 |
1 |
0,90 |
| 33A |
71C00529 |
Junto XR 008 PP180 B |
1 |
2,90 |
| 34 |
713406 |
Tornillo TSCE M4 x 25 UNI 5933 |
1 |
0,30 |
| 35 |
716198 |
Tornillo TCCE M4 x 12 UNI 5931 |
1 |
0,30 |
| 36 |
72000359 |
Protección motor |
1 |
11,20 |
| 37G |
710319 |
Tornillo STCE.M5 x 5 UNI 5923 |
1 |
0,40 |
|
|
|
|
| KIT B |
74000123 |
Kit embrague tirante |
|
14,00 |
| KIT C |
74000124 |
Kit Cilindro oleodinamico |
|
152,50 |
| KIT D |
74000025 |
Kit gancho |
|
4,90 |
| KIT E |
74000021 |
Kit silenciador |
|
8,30 |
| KIT F |
74000029 |
Kit varilla |
|
17,00 |
| KIT G |
74000073 |
Grupo obturador |
|
7,80 |
| 713158 |
Obturador |
1 |
| 71345174 |
Obturador derecho |
1 |
|
|
|
| 01AHI |
711338 |
Junto OR 2-003 |
2 |
0,90 |
| 02AHI |
710918 |
Junto OR 2-005 |
2 |
0,90 |
| 03AHI |
716060 |
Junto OR 2-010 |
4 |
0,90 |
| 04 |
713401 |
Pivote NRB ø 3 x 19.8 |
1 |
0,40 |
| 05 |
71345648 |
Pulsador/Interruptor |
1 |
5,00 |
| 06 |
71345649 |
Pulsador de desenroscado |
1 |
2,10 |
| 07A |
713394 |
Junto OR 2-106 |
1 |
0,90 |
| 08AM |
710528 |
Junto OR 008 |
1 |
0,40 |
| 09AM |
710376 |
Junto OR 2-009 |
2 |
0,90 |
| 10AM |
710572 |
Junto OR 2-120 |
1 |
1,30 |
| 11AM |
710385 |
Junto OR 2-006 |
2 |
0,40 |
|
|
|
|
| KIT H |
74000033 |
Kit piston superior |
|
11,50 |
| KIT I |
74000034 |
Kit piston inferior |
|
10,00 |
| KIT L |
74000035 |
Kit placa de retencion |
|
4,90 |
| KIT M |
74000125 |
Kit empuňadura |
|
96,70 |
![]()
| 01 |
713434 |
Anillo Seeger 11 UNI 7435 |
1 |
0,30 |
| 02 |
72000624 |
Empalme rebordeado |
1 |
0,00 |
| 03 |
72A00028 |
Unidad empalme aire 1/4" |
1 |
6,90 |
| 04A |
713271 |
Junto OR 2-014 |
2 |
1,00 |
| 05 |
71C01750 |
Clavo 3,5x0,7 |
3 |
1,30 |
| 06A |
71C00355 |
Junto OR 1,78 x 8,73 |
1 |
0,90 |
| 07A |
71C00356 |
Junto OR 1,78 x 7,66 |
1 |
0,90 |
| 08 |
72000363 |
Cuerpo |
1 |
56,30 |
| 09 |
71C01022 |
Tapón 1/4" |
1 |
2,00 |
| 10 |
711259 |
Tapón de servicio |
1 |
1,80 |
| 11 |
712117 |
Arandela bloqueo muelle |
1 |
1,50 |
| 12 |
710841 |
Espoleta |
1 |
10,90 |
| 13A |
710916 |
Junto OR 2-015 |
1 |
0,90 |
| 14A |
710528 |
Junto OR 008 |
1 |
0,40 |
| 15A |
710258 |
Junto OR 5-612 |
1 |
0,90 |
| 16 |
710822 |
Pistoncito valvula |
1 |
5,60 |
| 17 |
710905 |
Anillo Seeger 11 UNI 7437 |
1 |
0,40 |
| 18A |
710922 |
Junto OR 018 |
2 |
0,40 |
| 19 |
712268 |
Tapón guìa muelle |
1 |
5,80 |
| 20AP |
710921 |
Junto OR 2-115 |
3 |
1,50 |
| 21 |
710402 |
Anillo Seeger 22 UNI 7437 |
1 |
0,40 |
| 22A |
711339 |
Junto OR 2-129 |
1 |
2,40 |
| 23AP |
710823 |
Jaula |
2 |
0,00 |
| 24 |
71346470 |
Silenciador |
1 |
4,90 |
| 25 |
72000522 |
Cilindro neumatico |
1 |
0,00 |
| 26 |
71346718 |
Guìa vástago |
1 |
25,60 |
| 27 |
71346719 |
Manguera ø 8 x 7 |
1 |
2,30 |
| 28 |
71346717 |
Vástago |
1 |
50,10 |
| 29 |
71346716 |
Empalme |
1 |
15,60 |
| 30 |
71346715 |
Tuerca M22 X 1 |
1 |
4,00 |
| 31 |
72000405 |
Parte inferior del cilindro |
1 |
53,10 |
| 32 |
71C01644 |
Regulador CLR 1/8" PR03 |
1 |
47,80 |
| 33 |
71C01296 |
Anillo Seeger 100 UNI 7437 |
1 |
3,70 |
| 34 |
71346084 |
Goma protectora |
1 |
8,10 |
| 35AI |
71C01782 |
Junto OR 2-117 |
1 |
0,50 |
| 36Q |
71346560 |
Junto TTS 16x21x5,7 |
2 |
15,20 |
| 37AI |
71C01132 |
Junto OR 2-123 |
1 |
1,40 |
| 38AI |
716209 |
Junto OR 5-243 |
1 |
2,70 |
| 39AN |
713398 |
Junto OR 2-340 |
1 |
6,60 |
| 40A |
710593 |
Junto OR 2-153 |
1 |
3,30 |
| 41AN |
710350 |
Junto OR 2-109 |
2 |
1,00 |
| 42 |
71C01674 |
Manómetro
Manómetro |
1 |
43,50 |
| 43A |
710427 |
Junto OR 013 |
1 |
0,40 |
| 44A |
711378 |
Junto OR 2-011 |
1 |
0,90 |
| 45A |
710594 |
Junto OR 2-012 |
1 |
0,90 |
| 46A |
712314 |
Junto OR 2-107 |
1 |
0,90 |
| 47 |
71346721 |
Tapon |
1 |
0,00 |
|
|
|
|
| KIT N |
74000030 |
Kit piston neumatico |
|
29,40 |
| KIT O |
74000126 |
Kit valvula |
|
13,40 |
| KIT P |
740840 |
Kit distanciador valvula |
|
10,70 |
| KIT R |
74000127 |
Kit de tacos |
|
20,10 |
| KIT S |
74000129 |
Kit casquillos para manómetro |
|
14,00 |
| 01 |
71C00764 |
Cojinete 61801 |
1 |
42,80 |
| 02 |
71345645 |
Portasatelite extremo |
1 |
111,20 |
| 03 |
71345644 |
Satelite |
3 |
61,80 |
| 04 |
71345643 |
Corona |
1 |
66,70 |
| 05 |
71345642 |
Arandela |
1 |
14,60 |
| 06 |
71C00763 |
Cojinete AY7-ZZ |
1 |
9,20 |
| 07 |
71345640 |
Empalme |
1 |
105,00 |
| 08 |
71C00761 |
Clavija elastica ø 1,5 x 10 UNI 6875 |
2 |
1,10 |
| 09 |
71345639 |
Aleta |
5 |
11,20 |
| 10 |
71345638 |
Rotor |
1 |
182,30 |
| 11 |
71345637 |
Cuerpo externo |
1 |
179,70 |
| 12 |
71345641 |
Platillo trasero |
1 |
69,90 |
| 13 |
713037 |
Pivote ø 2 x 9,8 |
1 |
1,10 |
| 14 |
71C00762 |
Cojinete 695-ZZ |
1 |
10,10 |
|
|
|
|
| A |
72A00125 |
Motor Pneumatico F001 |
|
830,10 |

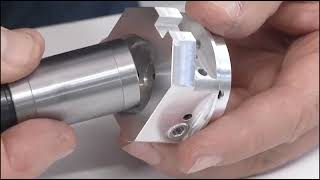

INDEX OF THE DISPLAYED OPERATIONS
|
SET OF SPECIAL TOOLS SUPPLIED ON REQUEST |
NECESSARY MATERIAL FOR REPAIR WORKS
|
|
- Loctite: N. 270 - N. 542
- Grease: Panolin special Grease 2
- Set of commercial adjustable wrenches
- Set of commercial allen wrenches
- Rubber coated hammer
- Pliers
- Pliers for seeger rings
- Set of screwdrivers
|
LLENADO DE ACEITE DEL CIRCUITO OLEODINÁMICO
MONTAJE TIRANTE Y CABEZA ESPARRAGO REMACHABLE
Exportar a Excel
