KJ60

Remachadora oleoneumática para tuercas remachables en caja de cartón con un único tamaño para la cabeza y el tirante a elegir entre M3 ÷ M8 ( Excepto M8 Inox ).
Cabezas y tirantes de otros tamaños disponibles por separado bajo petición.

KJ60
KJ60

EXTRA KJ60 - Remachadora oleoneumatica para tuercas remachables

KJ60 Remachadora oleoneumática para tuercas remachables en estuche de plástico con tirantes y cabezas M3 ÷ M8 ( Excepto M8 Inox ).

Código 705034

KJ60

M Aluminio Acero Acero inoxidable Tuerca remachable macho
M3
M4
M5
M6
M8
Sobre pedido tirantes y cabezas en pulgadas.

Las instrucciones de mantenimiento están disponibles en la sección Vídeo.
Potencia maxima 13656 N.
Carrera 7.5 mm.

Descarga el manual KJ60 Manual de empleo y manutención
KJ60
Código Descripción Vista
71345231 Cabeza M 4 alargada mm.25 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345239 Cabeza M 4 alargada mm.50 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345233 Cabeza M 5 alargada mm.25 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345241 Cabeza M 5 alargada mm.50 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
713162 Cabeza M 5 para tuercas remachables macho Tirante y cabeza para esparragos remachables para KJ60
71345235 Cabeza M 6 alargada mm.25 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345243 Cabeza M 6 alargada mm.50 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
713439 Cabeza M 6 para tuercas remachables macho Tirante y cabeza para esparragos remachables para KJ60
71345237 Cabeza M 8 alargada mm.25 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345245 Cabeza M 8 alargada mm.50 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
713441 Cabeza M 8 para tuercas remachables macho Tirante y cabeza para esparragos remachables para KJ60
71345230 Tirante M 4 alargado mm.25 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345238 Tirante M 4 alargado mm.50 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345232 Tirante M 5 alargado mm.25 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345240 Tirante M 5 alargado mm.50 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
713161 Tirante M 5 para tuercas remachables macho Tirante y cabeza para esparragos remachables para KJ60
71345234 Tirante M 6 alargado mm.25 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345242 Tirante M 6 alargado mm.50 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
713440 Tirante M 6 para tuercas remachables macho Tirante y cabeza para esparragos remachables para KJ60
71345236 Tirante M 8 alargado mm.25 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
71345244 Tirante M 8 alargado mm.50 Tirantes y cabezas alargados para KJ40, KJ60 y KJ70
713442 Tirante M 8 para tuercas remachables macho Tirante y cabeza para esparragos remachables para KJ60
Exportar a Excel Exportar a Excel
Pos. Código Descripción Uds Precio/1 €
01 721779 Cuerpo remachadora 1 160,00
02 712269 Tapon cuerpo 1 14,10
03 711684 Goma cilindro 1 8,30
04 721685 Piston neumatico 1 34,60
05 711780 Empalme 1 19,90
06 721689 Cilindro oleodinamico 1 140,00
07 711781 Vástago 1 44,60
08 711691 Silenciador 1 1,10
09 711692 Tornillo TE M7 x 18 1 2,20
10 711782 Amortiguador 1 3,00
11 711694 Espoleta inferior 1 1,20
12 711695 Manguito roscado 1 7,00
13 721698 Cuerpo valvula 1 22,20
14 711700 Espoleta superior 1 3,70
15 711701 Cuerpo valvula superior 1 8,50
16A 711702 Placa 1 0,00
17 711703 Cuerpo valvula 2 3,70
18 711704 Pistoncito valvula 2 7,00
19 710839 Tapón deposito aceite 1 3,60
20D 711705 Pulsador/Interruptor 2 0,00
21B 711713 Distanciador 1 0,00
22 710854 Gancho balancín 1 3,50
23 721387 Contenedor aceite 1 15,40
24 711783 Tapon motor 1 5,20
25 72A00126 Motor Pneumatico F002 1 830,10
26 711785 Sector protección motor 1 6,60
27 711786 Virola 1 7,00
28 711787 Anillo de bloqueo 1 9,60
29 712670 Embrague compuesto 1 27,30
30 711790 Muelle 1 2,80
31 711791 Muelle 1 1,60
32E 711792 Casquillo portabola 1 0,00
33 712270 Varilla 1 11,80
34 711794 Piston oleodinamico 1 70,10
35 711795 Empalme anterior 1 21,50
36 711796 Arbol 1 28,60
37 711797 Manguito fresado 1 43,70
38 711798 Virola regulación carrera 1 17,50
39 711799 Pomo de ajuste carrera 1 8,70
40C 711800 Muelle 1 0,00
41 711801 Manguito portatirante 1 22,40
42C 711802 Embrague tirante 1 0,00
43 711803 Virola 1 3,80
44 711804 Virola 1 5,00
45 711805 Cabeza M 3 1 10,60
46 711806 Cabeza M 4 1 10,60
47 711807 Cabeza M 5 1 10,60
48 711808 Cabeza M 6 1 10,60
49 711809 Cabeza M 8 1 10,60
50 711810 Tirante M 3 1 17,20
51 711811 Tirante M 4 1 17,20
52 711812 Tirante M 5 1 17,20
53 711813 Tirante M 6 1 17,20
54 711814 Tirante M 8 1 17,20
55 710876 Clavija desembrague tirante 1 3,60
56 710906 Arandela 400-020-4490 1 2,20
59D 711726 Pasador cilindrico ø 2 x 20 UNI 1707 3 0,00
60C 710537 Clavija elastica ø 4 x 12 UNI 6873 1 0,00
61 711815 Bola ø 3,5 2 0,40
62 710911 Bola ø 4 4 0,40
63E 711816 Bola ø 2,5 3 0,00
64 711817 Anillo Seeger 18 UNI 7437 1 0,40
65B 710902 Anillo Seeger 16 UNI 7435 1 0,00
66 711818 Anillo Seeger SW 11 1 0,60
67 711821 Anillo Seeger JV 20 1 0,90
68 711721 Junto B-110078-B / NEO 1 17,30
69 711722 Junto B-094063-B / NEI 1 14,00
70 711819 Junto B-070039 / 1 1 14,00
71 711820 Junto TS-10-18-5,8 / L 1 6,30
72A 711727 Tornillo TSCE M4 x 8 UNI 5933 1 0,00
73 712037 Filtro inox ø 6 x 4 2 4,40
74 711092 Llave tubolar acodada 5 mm 1 1,50
75 711728 Junto OR 2-016 2 0,90
76 711730 Junto OR 2-119 1 1,70
77 710367 Junto OR 2-008 1 0,90
78 710376 Junto OR 2-009 2 0,90
79 710918 Junto OR 2-005 2 0,90
80 710919 Junto OR 2-004 2 0,90
81 710003 Junto OR 5-052 2 0,90
82 710342 Junto OR 2-017 2 1,00
83 710594 Junto OR 2-012 1 0,90
84 711061 Junto OR 5-614 1 1,00
85 711731 Junto OR 2-018 1 1,50
86 711732 Junto OR 2-118 1 1,70
87 710258 Junto OR 5-612 3 0,90
88 711734 Junto OR 2-232 1 4,40
89 711735 Junto OR 2-040 1 5,20
90 711834 Silenciador 2 1,50
91 711917 Anillo Parbak 8-119 1 2,80
92B 711933 Anillo Seeger JV 24 1 0,00
95 712159 Goma protectora 1 15,10
96 722047 Ensamblaje valvula seguridad 1 18,50
97 712153 Muelle 1 1,50
98 712132 Empalme giratorio 1/8" 1 9,20
99E 713341 Junto OR 1 x 4 1 0,00
KITA 741702 Kit placa 2,50
Código Descripción Uds
711702 Placa 2
711727 Tornillo TSCE M4 x 8 UNI 5933 2
KITB 741713 Kit distanciador 5,00
Código Descripción Uds
711713 Distanciador 1
710902 Anillo Seeger 16 UNI 7435 1
711933 Anillo Seeger JV 24 1
KITC 741802 Kit embrague tirante 13,30
Código Descripción Uds
711800 Muelle 1
711802 Embrague tirante 1
710537 Clavija elastica ø 4 x 12 UNI 6873 1
KITD 741705 Kit pulsador 4,80
Código Descripción Uds
711705 Pulsador/Interruptor 2
711726 Pasador cilindrico ø 2 x 20 UNI 1707 3
KITE 741792 Kit casquillo 8,80
Código Descripción Uds
711792 Casquillo portabola 1
711816 Bola ø 2,5 3
713341 Junto OR 1 x 4 1
KITF 74000043 Kit condenedor tirante 3,80
Exportar a Excel Exportar a Excel
Pos. Código Descripción Uds Precio/1 €
01 71345169 Empalme 1 65,50
02 71C00764 Cojinete 61801 1 42,80
03 71345646 Portasatelite extremo 1 116,20
04 71345644 Satelite 3 61,80
05 71345643 Corona 1 66,70
06 71345642 Arandela 1 14,60
07 71C00763 Cojinete AY7-ZZ 1 9,20
08 71345640 Empalme 1 105,00
09 71C00761 Clavija elastica ø 1,5 x 10 UNI 6875 2 1,10
10 71345639 Aleta 5 11,20
11 71345638 Rotor 1 182,30
12 71345637 Cuerpo externo 1 179,70
13 71345641 Platillo trasero 1 69,90
14 713037 Pivote ø 2 x 9,8 1 1,10
15 71C00762 Cojinete 695-ZZ 1 10,10
16 710376 Junto OR 2-009 2 0,90
17 71C00529 Junto XR 008 PP180 B 1 2,90
18 720025 Varilla accionamento motor 1 15,30
19 711869 Muelle 1 10,20
20 711865 Tapón 1 33,50
21H 71345175 Obturador izquierdo 1 0,00
22H 71345174 Obturador derecho 1 0,00
A 72A00126 Motor Pneumatico F002 830,10
KITG 74000051 Kit cuerpo motor 156,60
KITH 74000074 Grupo obturador 12,90
Código Descripción Uds
71345175 Obturador izquierdo 1
71345174 Obturador derecho 1
Maintenance and repair


SET OF SPECIAL TOOLS SUPPLIED ON REQUEST NECESSARY MATERIAL FOR REPAIR WORKS
KJ60
  • 32°- viscosity oil
  • Loctite: n. 542
  • Grease
  • Set of commercial adjustable wrenches
  • Set of commercial socket wrenches
  • Rubber coated hammer
  • Pliers
  • Pliers for seeger rings
  • Set of screwdrivers

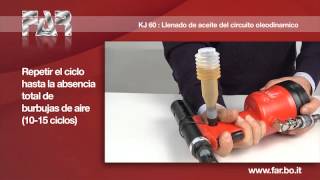

Instrucciones para rellenar el aceite

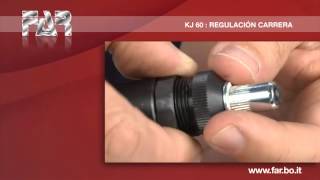

Regulación Carrera

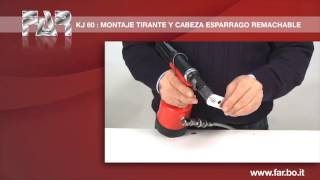

Montaje tirante y cabeza esparrago remachable
