Unité de base pour rivetage avec rivets

Code 700669

Unité de base pour rivetage avec rivets UBRE
Unité de base pour rivetage avec rivets UBRE
Rivets Standard Rivets multi-serrage Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Rivets standard Ø 6 seulement en aluminium.
L’outil de pose peut être utilisé pour hautes performances rivets FarBolt et similaires, en installant le KIT 74000090.
L’outil à riveter peut être utilisé pour les rivets hautes performances X/S Trifar, en installant la buse réf. 71345652.

Force maximum 12825 N.
Course 22.5 mm.
Téléchargez le manuel UBRE Manuel d'usage et entretien
Code Description Voir
719007 Buse allongée U1 ø 2,4 ÷ 3,2 Buses allongées U1
719001 Buse allongée U1 ø 3,5 / 4 Buses allongées U1
719002 Buse allongée U1 ø 4,8 Buses allongées U1
719003 Buse allongée U1 ø 6 ÷ 7,8 Buses allongées U1
719008 Buse allongée U2 ø 2,4 ÷ 3,2 Buses allongées U2
719004 Buse allongée U2 ø 3,5 / 4 Buses allongées U2
719005 Buse allongée U2 ø 5 Buses allongées U2
719006 Buse allongée U2 ø 6 ÷ 7,8 Buses allongées U2
71345652 Buse pour rivets S-Trifar / X-Trifar ø 5,2 FAR
74000090 Kit pour rivets aveugles hautes FAR
Exporter vers Excel Exporter vers Excel
Pos. Code Description Qte Prix/1 €
01 717004 Buse pour rivets ø 4,8 Cu / Acier 1 3,00
02 710843 Tube porte buse 1 17,50
03 710300 Joint OR 020 1 0,40
04 710859 Cône porte-mors 1 18,50
05 71345507 Mor haute résistance 3 7,50
06 710849 Ouvre-mors 1 5,00
07 710853 Ressort 1 0,90
08H 710834 Tube aspiration 1 0,00
09 710102 Joint OR 113 1 0,40
10H 710858 Porte-cône 1 0,00
11H 710832 Allonge ejecteur 1 0,00
12 711630 Vis TCCE M8 x 40 UNI 5931 1 1,00
14 71346401 Cylindre oléohydraulique 1 331,40
15 711609 Réduction M/F-TRG 1713 1 4,40
16 71C00097 Raccord 1919001313 1 19,90
18 711364 Support unité 1 71,20
19 710916 Joint OR 2-015 1 0,90
20 710917 Joint OR 2-118 1 1,50
21 710855 Douille pour joint 1 10,70
22 710577 Joint B-086055 1 12,60
23 710908 Rondelle 1 0,40
24 711974 Bague seeger JV 22 1 1,10
25A 711973 Bague seeger AV 16 1 0,00
26A 710845 Bague d'arrêt joint 1 0,00
27 710901 Joint B-102070 1 12,60
28A 710821 Bague anti-extrusion 1 0,00
29 712281 Piston 1 56,40
30 711119 Ressort 1 7,70
31 711120 Ressort 1 7,90
32C 711401 Douille 1 0,00
33C 710186 Joint OR 010 1 0,00
34 710850 Bouchon guide ressort 1 18,50
35 710401 Rondelle 1 4,50
36 710838 Raccord sortie 1 3,80
37 717006 Buse pour rivets ø 2,4 1 3,00
38 717001 Buse pour rivets ø 2,4 ÷ 3,4 1 3,00
39 717002 Buse pour rivets ø 4 1 3,00
40 717003 Buse pour rivets ø 4,8 All. 1 3,00
41 717005 Buse pour rivets ø 6 / 6,4 1 3,00
43 710554 Bouchon 1 1,60
44 710555 Rondelle 400-004-4490 1 2,20
45 712026 Tuyau Rilsan ø 5 x 3,5 x 2000 1 2,70
46 710818 Raccord conteneur 1 6,50
47B 710819 Récupérateur de clous 1 0,00
48B 711136 Convoyeur air 1 0,00
49 71C00099 Raccord 1501013130 1 3,30
50 711983 Raccord 6511 - ø 5 - M5 1 6,60
51 711068 Raccord 6520 - ø 5 - 1/8" 1 6,90
52 711823 Raccord NV 1/4" NPT-F 1 47,10
53 711824 Raccord NV 1/4" NPT-M 2 23,20
54 711073 Tuyau haute pression mt 1,8 1 91,80
55 71C01518 Rondelle 400-023-4490 1 4,70
KITA 740821 Kit bague anti-extrusion 7,40
Code Description Qte
711973 Bague seeger AV 16 1
710845 Bague d'arrêt joint 1
710821 Bague anti-extrusion 1
KITB 740819 Kit récupérateur de clous 8,70
Code Description Qte
710819 Récupérateur de clous 1
711136 Convoyeur air 1
KITC 741401 Kit douille 4,90
Code Description Qte
711401 Douille 1
710186 Joint OR 010 1
KITH 740858 Kit porte-cône 31,80
Code Description Qte
710834 Tube aspiration 1
710858 Porte-cône 1
710832 Allonge ejecteur 1
Exporter vers Excel Exporter vers Excel
Pos. Code Description Qte Prix/1 €
01 711828 Pied 1 41,50
02F 711829 Vis TSCE M6 x 20 UNI 5933 2 0,60
03F 710623 Ecrou M 6 UNI 7473 2 0,60
04 710905 Bague seeger 11 UNI 7437 1 0,40
05 711663 Bouchon 2611-1/4" 1 2,90
06 711660 Bouchon 1 45,10
07 710375 Joint OR 2-131 2 1,60
08 711662 Niveau huile HFE.9 1 7,00
09 711664 Joint OR 2-237 1 7,00
10 711656 Tête cylindre 1 149,60
11 710211 Vis TCCE M6 x 14 UNI 5931 6 0,40
12 711825 Raccord NPT 1300 1 4,40
13 711823 Raccord NV 1/4" NPT-F 1 47,10
15 711657 Guide tige 1 56,40
16 711827 Joint TS-12-19-5,7 / L 1 7,10
17D 711065 Bague Sealing WRI 12 1 0,00
18D 711661 Joint OR 2-135 1 1,50
19D 710572 Joint OR 2-120 1 1,30
20 711050 Douille pour joint 1 41,70
21 711066 Bague Sealing RSS 12-20 1 7,50
22 711053 Bague d'arrêt joint 1 19,60
23 711068 Raccord 6520 - ø 5 - 1/8" 1 6,90
24 711658 Tube booster 1 99,10
25 711655 Cylindre 1 358,60
26 711679 Joint OR 2-339 1 6,80
27E 710912 Ecrou M 10 x 6 1 4,40
28 711678 Piston pneumatique 1 70,10
29E 710923 Joint OR 012 1 0,40
30 711659 Tige 1 118,20
31E 710829 Ammortisseur 1 0,00
32 710931 Joint OR 614 1 0,90
33 712268 Bouchon guide ressort 1 5,80
34 711665 Bouchon soupape 1 19,20
35 710922 Joint OR 018 2 0,40
36 712061 Rondelle 1 29,00
37G 710840 Entretoise soupape 1 0,00
38G 710921 Joint OR 2-115 3 1,50
39G 710823 Cage 3 0,00
40 711997 Bouchon 2611-1/8" 1 1,90
41 711826 Raccord 2020 - 1/4" 1 6,80
42 711121 Réduction 2521-1/4"-3/8" 1 6,00
43 711085 Silencieur SPL 3/8" 1 11,80
44G 711158 Ressort 1 0,90
45 710841 Bobine 1 10,90
46 710916 Joint OR 2-015 1 0,90
47 710528 Joint OR 008 1 0,40
48 710822 Piston soupape 1 5,60
49 710258 Joint OR 5-612 1 0,90
50 711067 Raccord 6520 - ø 8 - 1/4" 2 9,90
51 710969 Container d’huile 1 3,00
52 712050 Vis STCEI M8 x 8 UNI 5923 1 0,40
54 711992 Tuyau Rilsan ø 5 x 3 x 1200 1 2,70
55 711068 Raccord 6520 - ø 5 - 1/8" 1 6,90
56 711993 Tuyau Rilsan ø 8 x 6 x 1200 1 2,70
KITD 741065 Kit joints 7,20
Code Description Qte
711065 Bague Sealing WRI 12 1
711661 Joint OR 2-135 1
710572 Joint OR 2-120 1
KITE 740829 Kit ammortisseur 7,10
Code Description Qte
710912 Ecrou M 10 x 6 1
710923 Joint OR 012 1
710829 Ammortisseur 1
KITF 741829 Kit vis M 6 4,60
Code Description Qte
711829 Vis TSCE M6 x 20 UNI 5933 5
710623 Ecrou M 6 UNI 7473 5
KITG 740840 Kit entretoise soupape 10,70
Code Description Qte
710840 Entretoise soupape 1
710921 Joint OR 2-115 3
710823 Cage 3
711158 Ressort 1
Exporter vers Excel Exporter vers Excel
Pos. Code Description Qte Prix/1 €
01 72A00060 Base 1 39,50
02 712000 Séparateur 152.33 2 35,40
03 716266 Raccord 6520 - ø 12 - 3/8" 2 11,80
04 711663 Bouchon 2611-1/4" 11 2,90
05 711999 Séparateur 151.33 2 27,60
06 712013 Raccord 2501 - 1/4" 1 2,40
07 712235 Electrovanne AF 2510 1 97,80
08 716231 Bobine DA 0051 3 0,00
10 71C00213 Raccord 1635.01 - 1/4" 2 4,00
11 710909 Raccord 2023 - 1/4"- 1/4" 2 7,70
12 71C00216 Bague de tenue 2661-1/4" 13 0,40
13 71C00215 Bague de tenue 2665-1/4" 2 1,00
14 710592 Silencieur 2 SFE 1/4" 1 6,30
15 710219 Silencieur 1 SEP 1/8" 1 5,70
16 71C00217 Soupape AF 2500 1 72,30
17 71C00218 Raccord 2511 - 1/4"- 1/8" 3 2,40
18 711997 Bouchon 2611-1/8" 10 1,90
19 716378 Raccord 6511 - ø 12 - 3/8" 1 6,50
20 711998 Bouchon 2611-3/8" 1 3,30
21 71C00191 Vis TCCE M6 x 30 UNI 5931 4 0,60
22 716225 Electrovanne AF 2520 1 99,00
23 712014 Raccord 2501 - 3/8" 1 2,90
24 711085 Silencieur SPL 3/8" 1 11,80
26 71C00372 Bague de tenue 2661-1/8" 10 0,50
27 71C00373 Bague de tenue 2661-3/8" 3 0,80
Exporter vers Excel Exporter vers Excel
Pos. Code Description Qte Prix/1 €
01 72A00002 Connecteur mâle 5 pôles avec câble 1 0,00
02 72A00033 Structure poussoir lumineux reset 1 0,00
03 72A00054 Structure support tableau électrique 1 0,00
04 74000006 Kit poussoir champignon d'urgence 1 95,90
05 74000019 Kit poussoir 1 42,90
06 74000008 Kit conteneur triple 1 45,80
07 74000011 Kit conteneur pour logo 1 131,40
08 71C00049 Interrupteur B4MASK 52N1121 1 7,50
09 71C00201 Pédale start 316.901 1 162,70
10 71C00195 Alimentateur 1 126,30
11 71C00200 Formulaire Logo 1 272,80
12 71346152 Fiche électronique SD 1 13,90
13 72B00013 Tableau électrique 1 0,00

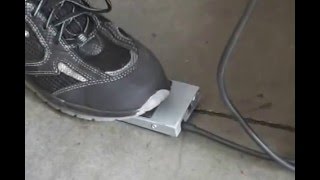

Ensemble tête Tableau électrique avec pédale
Ensemble pneumatique Ensemble booster

SYSTEME POUR RIVETAGES MULTIPLES POUR RIVETS UBRE

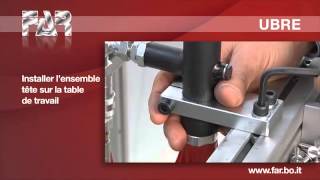

EXEMPLE D’APPLICATION DE LA UBRE
