KJ47

Outil à riveter oléopneumatique pour inserts filetés en boîte cartonnée, avec un seul format pour la tête et le mandrin à choisir entre M4 ÷ M10.
Têtes et tirants d'autres tailles disponibles à part sur demande.

EXTRA KJ47 - Outil à riveter oléopneumatique pour écrous à sertir

KJ47 Outil à riveter oléopneumatique pour inserts filetés en coffret en plastique avec mandrins et têtes M4 ÷ M10

Code 705116

Machine
Accessories
Pièces détachées

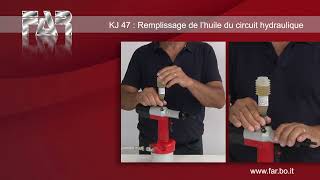

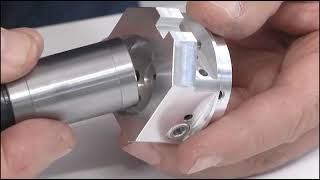

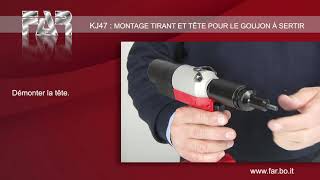

Vidéo

M	Aluminium	Acier	Acier inoxydable	Goujons à sertir
M4
M5
M6
M8
M10

Outil de pose oléopneumatique pour écrous à sertir réglage pneumatique de la puissance
Disponible à partir de Septembre 2024
Sur demande mandrins and têtes en pouces.

Les instructions de maintenance sont disponibles dans la section Vidéo.
Force maximum 24000 N.
Course 7 mm.

Téléchargez le manuel

Code	Description	Voir
71346792	Tête M 5 pour goujons à sertir
71346794	Tête M 8 pour goujons à sertir
71346793	Tête M6 pour goujons à sertir
71346778	Tirant M 5 pour goujons à sertir
71346780	Tirant M 8 pour goujons à sertir
71346779	Tirant M6 pour goujons à sertir

Exporter vers Excel

Pos.	Code	Description	Qte	Prix/1 €
01	71346790	Tête M8	1	31,90
02	71346775	Tirant M 8	1	17,20
03	71346791	Tête M10	1	31,90
04	71346776	Tirant M 10	1	17,20
05	71346789	Tête M6	1	31,90
06	71346774	Tirant M 6	1	17,20
07	71346788	Tête M5	1	31,90
08	71346773	Tirant M 5	1	17,20
09	71346787	Tête M4	1	31,90
10	71346772	Tirant M 4	1	17,20
11	710876	Goupille débrayage tirant	1	3,60
12	72A00053	Structure conteneur huile	1	14,70
13	712225	Clé 4 mm	1	2,50

KIT A

74000121

Kit pneumatique

61,80

Code	Description	Qte
71C00697	Joint OR 5-256	1
710925	Joint OR 027	1
71C00295	Bague Parbak 8-028	1
71C00296	Joint OR 5-670	1
711062	Joint OR 2-126	1
710244	Joint OR 2-130	1
713275	Joint OR 2-122	1
713390	Joint OR 2-007	2
710258	Joint OR 5-612	1
71C00529	Joint XR 008 PP180 B	1
711338	Joint OR 2-003	2
710918	Joint OR 2-005	2
716060	Joint OR 2-010	4
713394	Joint OR 2-106	1
710528	Joint OR 008	1
710376	Joint OR 2-009	2
710572	Joint OR 2-120	1
710385	Joint OR 2-006	2
713271	Joint OR 2-014	2
71C00355	Joint OR 1,78 x 8,73	1
71C00356	Joint OR 1,78 x 7,66	1
710916	Joint OR 2-015	1
710528	Joint OR 008	1
710258	Joint OR 5-612	1
710922	Joint OR 018	2
71C00697	Joint OR 5-256	3
711339	Joint OR 2-129	1
710823	Cage	3
71C01782	Joint OR 2-117	1
71C01132	Joint OR 2-123	1
716209	Joint OR 5-243	1
713398	Joint OR 2-340	1
710593	Joint OR 2-153	1
710350	Joint OR 2-109	4
710427	Joint OR 013	1
711378	Joint OR 2-011	1
710594	Joint OR 2-012	1
712314	Joint OR 2-107	1
713271	Joint OR 2-014	2
71C00356	Joint OR 1,78 x 7,66	1
71C00355	Joint OR 1,78 x 8,73	1
710528	Joint OR 008	1
710258	Joint OR 5-612	1
710921	Joint OR 2-115	1

KIT Q

74000122

Kit hydraulique

42,80

Code	Description	Qte
711722	Joint B-094063-B / NEI	1
713389	Joint 157118-B / NEO	1
71346560	Joint TTS 16x21x5,7	2

Exporter vers Excel

Pos.	Code	Description	Qte	Prix/1 €
01	71346743	Bague	1	8,50
02	71346712	Tube	1	47,00
03	71346713	Tube porte tirant	1	18,30
04	71346741	Corps	1	24,50
05	71346708	Arbre d’entraînement	1	15,60
06	71345516	Ressort	1	1,60
07	71346707	Ecrou	1	9,00
08	710555	Rondelle 400-004-4490	1	2,20
09	713405	Vis TBCE M6 x 10 ISO 7380	1	0,30
10Q	711722	Joint B-094063-B / NEI	1	14,00
11	713402	Bague seeger JV 25	1	1,50
12A	71C00697	Joint OR 5-256	1	1,10
13A	710925	Joint OR 027	1	0,90
14	71345261	Bride	1	7,00
15A	71C00295	Bague Parbak 8-028	1	4,20
16A	71C00296	Joint OR 5-670	1	2,40
17	71345258	Chemise	1	68,70
18Q	713389	Joint 157118-B / NEO	1	12,70
19A	711062	Joint OR 2-126	1	1,60
20	71345264	Piston oleodynamique	1	136,30
21	71345260	Bague	1	10,90
22A	710244	Joint OR 2-130	1	2,00
23A	713275	Joint OR 2-122	1	1,50
24	72A00125	Moteur Pneumatique F001	1	830,10
25	713308	Bouchon	2	2,40
26A	713390	Joint OR 2-007	2	0,90
27	72A00007	Raccord air	1	6,90
28	716150	Vis TSCE M4 x 12 UNI 5933	2	0,30
29	72A00188	Ensemble soupape contrôle moteur	1	84,50
30G	713158	Obturateur	1	0,00
31G	71345174	Obturateur droit	1	0,00
32A	710258	Joint OR 5-612	1	0,90
33A	71C00529	Joint XR 008 PP180 B	1	2,90
34	713406	Vis TSCE M4 x 25 UNI 5933	1	0,30
35	716198	Vis TCCE M4 x 12 UNI 5931	1	0,30
36	72000359	Protection moteur	1	11,20
37G	710319	Vis STCE.M5 x 5 UNI 5923	1	0,40

KIT B

74000123

Kit embrayage tirant

14,00

KIT C

74000124

Kit Cylindre oléohydraulique

152,50

KIT D

74000025

Kit crochet

4,90

KIT E

74000021

Kit silencieux

8,30

KIT F

74000029

Kit barre

17,00

KIT G

74000073

Ensemble obturadeur

7,80

Code	Description	Qte
713158	Obturateur	1
71345174	Obturateur droit	1

Exporter vers Excel

Pos.	Code	Description	Qte	Prix/1 €
01AHI	711338	Joint OR 2-003	2	0,90
02AHI	710918	Joint OR 2-005	2	0,90
03AHI	716060	Joint OR 2-010	4	0,90
04	713401	Molette NRB ø 3 x 19.8	1	0,40
05	71345648	Poussoir	1	5,00
06	71345649	Poussoir de dévissage	1	2,10
07A	713394	Joint OR 2-106	1	0,90
08AM	710528	Joint OR 008	1	0,40
09AM	710376	Joint OR 2-009	2	0,90
10AM	710572	Joint OR 2-120	1	1,30
11AM	710385	Joint OR 2-006	2	0,40

KIT H

74000033

Kit piston supérieur

11,50

KIT I

74000034

Kit piston inférieur

10,00

KIT L

74000035

Kit plaque d’arrêt

4,90

KIT M

74000125

Kit poignée

96,70

Exporter vers Excel

Pos.	Code	Description	Qte	Prix/1 €
01	713434	Bague seeger 11 UNI 7435	1	0,30
02	72000624	Raccord evoluable	1	0,00
03	72A00028	Groupe raccord air 1/4"	1	6,90
04A	713271	Joint OR 2-014	2	1,00
05	71C01750	Clou 3,5x0,7	3	1,30
06A	71C00355	Joint OR 1,78 x 8,73	1	0,90
07A	71C00356	Joint OR 1,78 x 7,66	1	0,90
08	72000363	Corps	1	56,30
09	71C01022	Bouchon 1/4"	1	2,00
10	711259	Bouchon de service	1	1,80
11	712117	Rondelle arrêt ressort	1	1,50
12	710841	Bobine	1	10,90
13A	710916	Joint OR 2-015	1	0,90
14A	710528	Joint OR 008	1	0,40
15A	710258	Joint OR 5-612	1	0,90
16	710822	Piston soupape	1	5,60
17	710905	Bague seeger 11 UNI 7437	1	0,40
18A	710922	Joint OR 018	2	0,40
19	712268	Bouchon guide ressort	1	5,80
20AP	710921	Joint OR 2-115	3	1,50
21	710402	Bague seeger 22 UNI 7437	1	0,40
22A	711339	Joint OR 2-129	1	2,40
23AP	710823	Cage	2	0,00
24	71346470	Silencieur	1	4,90
25	72000522	Cylindre pneumatique	1	99,40
26	71346718	Guide tige	1	25,60
27	71346719	Tuyau ø 8 x 7	1	2,30
28	71346717	Tige	1	50,10
29	71346716	Raccord	1	15,60
30	71346715	Ecrou M22 X 1	1	4,00
31	72000405	Culot cylindre	1	53,10
32	71C01644	Régulateur CLR 1/8" PR03	1	47,80
33	71C01296	Bague seeger 100 UNI 7437	1	3,70
34	71346084	Culot de protection	1	8,10
35AI	71C01782	Joint OR 2-117	1	0,50
36Q	71346560	Joint TTS 16x21x5,7	2	15,20
37AI	71C01132	Joint OR 2-123	1	1,40
38AI	716209	Joint OR 5-243	1	2,70
39AN	713398	Joint OR 2-340	1	6,60
40A	710593	Joint OR 2-153	1	3,30
41AN	710350	Joint OR 2-109	2	1,00
42	71C01674	Manomètre Manomètre	1	43,50
43A	710427	Joint OR 013	1	0,40
44A	711378	Joint OR 2-011	1	0,90
45A	710594	Joint OR 2-012	1	0,90
46A	712314	Joint OR 2-107	1	0,90
47	71346721	Couvercle	1	0,00

KIT N

74000030

Kit piston pneumatique

29,40

KIT O

74000126

Kit soupape

13,40

KIT P

740840

Kit entretoise soupape

10,70

KIT R

74000127

Kit cheville

20,10

KIT S

74000129

Kit douille pour manomètre

14,00

Exporter vers Excel

Pos.	Code	Description	Qte	Prix/1 €
01	71C00764	Coussinnet 61801	1	42,80
02	71345645	Porte-satellite extrême	1	111,20
03	71345644	Satellite	3	61,80
04	71345643	Couronne	1	66,70
05	71345642	Rondelle	1	14,60
06	71C00763	Coussinnet AY7-ZZ	1	9,20
07	71345640	Raccord	1	105,00
08	71C00761	Goupille élastique ø 1,5 x 10 UNI 6875	2	1,10
09	71345639	Ailette	5	11,20
10	71345638	Rotor	1	182,30
11	71345637	Corps extérieur	1	179,70
12	71345641	Cuvette postérieur	1	69,90
13	713037	Molette ø 2 x 9,8	1	1,10
14	71C00762	Coussinnet 695-ZZ	1	10,10

72A00125

Moteur Pneumatique F001

830,10

Entretien et réparation

INDEX DES OPERATIONS

Lir AVANT de regarder le vidéo

01 - Opérations preliminaires

02 - Démontage raccord air

03 - Entretien moteur pneumatique

04 - entretien groupe de traction

05 - Démontage du groupe pneumatique

06 - Entretien groupe oleodynamique

07 - Démontage e t Entretien groupe de poignées

08 – Remontage groupe oleodynamique

09 - Remontage moteur pneumatiqueet poignée

10 - Entretien kit détonateur

11 - Entretien du groupe pneumatique

12 - Rémontage du groupe pneumatique

13 - Rémontage groupe de traction

14 - Opérations finales
