FHU 05 - Outil pour installer boulons à sertir (pin&collar) et autres produits de structure

FHU 05 Outil à équiper de têtes spécifiques

Code 70FHU05

FHU 05
FHU 05

fhu

Pos. Code Description Qte Prix/1 €
01 711366 Bague 1 21,50
02 711368 Raccord 1 38,20
03 710579 Joint OR 2-113 2 1,00
06 723264 Structure tête porte cône 1 59,20
07 711336 Joint OR 2-114 1 0,90
08 713263 Raccord antérieur 1 44,60
09 713272 Joint OR 2-125 2 1,50
10 713278 Joint OR 2-122 3 1,50
11 713277 Bague Parbak 8-122 1 3,60
12 711722 Joint B-094063-B / NEI 1 14,00
13 713276 Joint TSE-134094 1 12,60
14 713258 Bague anti-extrusion 1 7,30
15 713251 Piston oléodynamique 1 91,50
16 713273 Joint OR 17,5 x 1,5 2 0,90
17 713274 Joint OR 8 x 1,5 2 0,90
18 713247 Douille 1 4,20
19 711821 Bague seeger JV 20 1 0,90
20 713275 Joint OR 2-122 1 1,50
21 723269 Cylindre oléohydraulique 1 170,10
22 71346119 Crochet équilibreur 1 4,90
23 710350 Joint OR 2-109 2 1,00
24 713250 Raccord postérieur 1 21,00
25 711370 Raccord sortie 1 7,10
26 712283 Protection 1 3,00
27 713279 Joint TSE 14 x 23 x 6 1 12,60
28 713280 Joint TTS 14 x 23 x 5,8 / L 1 9,10
29 710367 Joint OR 2-008 1 0,90
30 722036 Corps soupape long 1 30,30
31 710918 Joint OR 2-005 1 0,90
32 711253 Piston soupape 1 8,30
33 710919 Joint OR 2-004 1 0,90
34 710824 Poussoir 1 1,40
35A 712145 Ecrou M 3 UNI 5587 1 0,00
36A 712144 Vis TCCE M3 x 20 UNI 5931 1 0,00
37 710906 Rondelle 400-020-4490 1 2,20
38 710839 Bouchon réservoir d’huile 1 3,60
39 711259 Bouchon de service 1 1,80
40 712117 Rondelle arrêt ressort 1 1,50
41B 710840 Entretoise soupape 1 0,00
42B 710823 Cage 3 0,00
43B 711158 Ressort 1 0,90
44B 710921 Joint OR 2-115 3 1,50
45 710841 Bobine 1 10,90
46 710916 Joint OR 2-015 1 0,90
47 710528 Joint OR 008 1 0,40
48 710822 Piston soupape 1 5,60
49 710258 Joint OR 5-612 1 0,90
50 710905 Bague seeger 11 UNI 7437 1 0,40
51 710922 Joint OR 018 2 0,40
52 712268 Bouchon guide ressort 1 5,80
53 710402 Bague seeger 22 UNI 7437 1 0,40
54 721224 Corps outil à riveter 1 215,20
55 712282 Rondelle de sécurité ø 12,7 1 0,90
56 710909 Raccord 2023 - 1/4"- 1/4" 1 7,70
57 711305 Raccord 1631.01 - 1/4" 1 5,90
58 712162 Protection extérieure silencieux 1 2,00
59 711304 Silencieur 1/4" 1 14,20
60 712133 Raccord evoluable 1 9,20
61 713260 Raccord guide tige 1 21,00
62 711339 Joint OR 2-129 1 2,40
63 710548 Ammortisseur 1 2,60
64 713259 Tige 1 45,40
65 711252 Tuyau ø 8 x 7 1 4,50
66 711258 Rondelle 1 8,20
67 721226 Piston pneumatique 1 34,60
68 711340 Joint OR 2-343 1 8,90
69 710596 Vis TE M10 x 17 1 2,20
70 711386 Joint OR 2-045 1 6,00
71 711255 Culot 1 17,60
72 711225 Couvercle cylindre 1 21,50
73 711737 Culot de protection 1 14,80
74 711092 Clé 5 mm 1 1,50
75 721387 Container d’huile 1 15,40
76 712016 Raccord 2 1 26,90
77 711337 Joint OR 2-021 1 0,90
KITA 742144 Kit vis M 3 3,80
Code Description Qte
712145 Ecrou M 3 UNI 5587 5
712144 Vis TCCE M3 x 20 UNI 5931 5
KITB 740840 Kit entretoise soupape 10,70
Code Description Qte
710840 Entretoise soupape 1
710823 Cage 3
711158 Ressort 1
710921 Joint OR 2-115 3

Instructions pour le remplissage d’huile

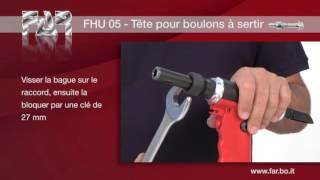

Montage de la tête de boulons à sertir - exemple 1

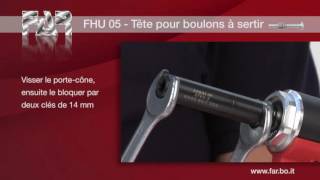

Montage de la tête de boulons à sertir - exemple 2

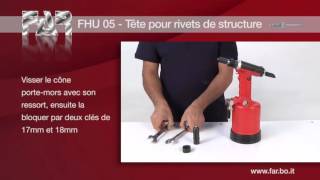

Montage de la tête rivets de structure
