RAC 171 - Outil à riveter oléopneumatique pour rivets

RAC 171 Pistolet oléopneumatique avec retenue du rivet et récupération des clous pour les rivets aveugles et les rivets hautes performances FARBOLT et similaires.

Code 700171

RAC 171
RAC 171
Rivets Standard Rivets multi-serrage Multinox Tamp Farbolt X/S -Trifar
4,8
5,2
6
6,4
7,8
Rivets standard Ø 4,8 à l'exclusion de l'aluminium.
Rivets standard Ø 7,8 seulement en aluminium.
L’outil à riveter peut être utilisé pour les rivets hautes performances X/S Trifar, en installant la buse réf. 71345652.

Les instructions de maintenance sont disponibles dans la section Vidéo.
Force maximum 17273 N.
Course 25.5 mm.
Téléchargez le manuel RAC171 Manuel d'usage et entretien
Quelle est la buse correcte pour le rivet? TABLEAU DE REFERENCE EMBOUCHURES
Code Description Voir
719002 Buse allongée U1 ø 4,8 Buses allongées U1
719003 Buse allongée U1 ø 6 ÷ 7,8 Buses allongées U1
719005 Buse allongée U2 ø 5 Buses allongées U2
719006 Buse allongée U2 ø 6 ÷ 7,8 Buses allongées U2
71345652 Buse pour rivets S-Trifar / X-Trifar ø 5,2 FAR
723358 Tête allongée 130 mm Têtes allongées
Exporter vers Excel Exporter vers Excel
Pos. Code Description Qte Prix/1 €
01 717004 Buse pour rivets ø 4,8 Cu / Acier 1 3,00
02 713253 Tube porte buse 1 23,70
03 711337 Joint OR 2-021 1 0,90
04 710562 Cône porte-mors 1 19,20
05 71345507 Mor haute résistance 3 7,50
06 711270 Ouvre-mors 1 7,00
07 710853 Ressort 1 0,90
08 711336 Joint OR 2-114 4 0,90
09A 713254 Porte-cône 1 0,00
10A 713249 Tube ejecteur 1 0,00
11 713255 Raccord anterieur 1 46,50
12 711722 Joint B-094063-B / NEI 1 14,00
13 713272 Joint OR 2-125 2 1,50
14 713278 Joint OR 2-122 3 1,50
15 713277 Bague Parbak 8-122 1 3,60
16 713276 Joint TSE-134094 1 12,60
17 713258 Bague anti-extrusion 1 7,30
18 713251 Piston oléodynamique 1 91,50
19 713273 Joint OR 17,5 x 1,5 2 0,90
20 713274 Joint OR 8 x 1,5 2 0,90
21 713247 Douille 1 4,20
22 711821 Bague seeger JV 20 1 0,90
23 713275 Joint OR 2-122 1 1,50
24 723269 Cylindre oléohydraulique 1 170,10
25 71346119 Crochet équilibreur 1 4,90
26 710350 Joint OR 2-109 2 1,00
27 713250 Raccord postérieur 1 21,00
28 711273 Raccord conteneur 1 6,40
29A 71346130 Bague 1 2,10
33B 710819 Récupérateur de clous 1 0,00
34B 711136 Convoyeur air 1 0,00
35 713282 Joint TSE 16 x 23 x 6 1 12,60
36 713281 Joint TTS 16 x 23 x 5,8 / L 1 9,10
37 710367 Joint OR 2-008 2 0,90
38 711234 Molette ø 2 x 11,8 1 0,90
39 721275 Corps soupape long 1 31,30
40 710918 Joint OR 2-005 2 0,90
41 711254 Piston soupape 1 8,30
42 711338 Joint OR 2-003 1 0,90
43 711261 Levier ouverture aspiration 1 2,30
44 710824 Poussoir 1 1,40
45 710919 Joint OR 2-004 1 0,90
46 711253 Piston soupape 1 8,30
47C 712145 Ecrou M 3 UNI 5587 1 0,00
48C 712144 Vis TCCE M3 x 20 UNI 5931 1 0,00
49 710906 Rondelle 400-020-4490 1 2,20
50 710839 Bouchon réservoir d’huile 1 3,60
51 711259 Bouchon de service 1 1,80
52 712117 Rondelle arrêt ressort 1 1,50
53D 710840 Entretoise soupape 1 0,00
54D 710823 Cage 3 0,00
55D 710921 Joint OR 2-115 3 1,50
56D 711158 Ressort 1 0,90
57 710841 Bobine 1 10,90
58 710916 Joint OR 2-015 1 0,90
59 710528 Joint OR 008 1 0,40
60 710822 Piston soupape 1 5,60
61 710258 Joint OR 5-612 1 0,90
62 710905 Bague seeger 11 UNI 7437 1 0,40
63 710922 Joint OR 018 2 0,40
64 712268 Bouchon guide ressort 1 5,80
65 710402 Bague seeger 22 UNI 7437 1 0,40
66 712282 Rondelle de sécurité ø 12,7 1 0,90
67 710909 Raccord 2023 - 1/4"- 1/4" 1 7,70
68 711304 Silencieur 1/4" 1 14,20
69 711305 Raccord 1631.01 - 1/4" 1 5,90
70 712162 Protection extérieure silencieux 1 2,00
71 712133 Raccord evoluable 1 9,20
72 721224 Corps outil à riveter 1 215,20
73 711252 Tuyau ø 8 x 7 1 4,50
74 713245 Raccord guide tige 1 19,20
75 711339 Joint OR 2-129 1 2,40
76 713246 Ammortisseur 1 2,50
77 713243 Tige 1 45,30
78 713244 Rondelle 1 8,40
79 721226 Piston pneumatique 1 34,60
80 711340 Joint OR 2-343 1 8,90
81 710596 Vis TE M10 x 17 1 2,20
82 711386 Joint OR 2-045 1 6,00
83 711255 Culot 1 17,60
84 711225 Couvercle cylindre 1 21,50
85 711737 Culot de protection 1 14,80
86 711092 Clé 5 mm 1 1,50
87 721387 Container d’huile 1 15,40
88 713391 Clé plate 12 mm 1 3,00
89 717005 Buse pour rivets ø 6 / 6,4 1 3,00
90 717007 Buse pour rivets ø 7,8 1 3,00
91 717018 Buse pour rivets ø 4,8 1 7,40
92 717019 Buse pour rivets ø 6 / 6,4 1 7,40
93 717015 Buse pour rivets Farbolt ø 6,4 1 14,70
94 717016 Buse pour rivets Farbolt ø 4,8 1 14,70
95 713213 Mor pour Farbolt 3 7,00
96 711356 Cône porte mors pour Farbolt 1 22,00
97 711370 Raccord sortie 1 7,10
98 71345212 Déflecteur de clous 1 4,30
99A 71C01372 Joint OR 6 x 1,5 1 0,40
100A 711272 Tuyeu aspiration 1 0,00
KITA 743254 Kit porte-cône 54,30
Code Description Qte
713254 Porte-cône 1
713249 Tube ejecteur 1
71346130 Bague 1
71c01372 Joint OR 6 x 1,5 1
711272 Tuyeu aspiration 1
KITB 740819 Kit récupérateur de clous 8,70
Code Description Qte
710819 Récupérateur de clous 1
711136 Convoyeur air 1
KITC 742144 Kit vis M 3 3,80
Code Description Qte
712145 Ecrou M 3 UNI 5587 5
712144 Vis TCCE M3 x 20 UNI 5931 5
KITD 740840 Kit entretoise soupape 10,70
Code Description Qte
710840 Entretoise soupape 1
710823 Cage 3
710921 Joint OR 2-115 3
711158 Ressort 1

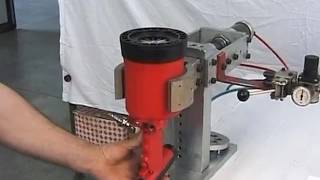

Entretien et réparation
INDEX DES OPERATIONS
  • Lir AVANT de regarder le vidéo
  • 01 - Démontage du raccord sortie
  • 02 – Démontage du groupe tête porte-cône
  • 03 – Démontage du groupe oleodynamique
  • 04 – Entretien du raccord antérieur
  • 05 – Entretien du piston oleodynamique
  • 06 – Entretien du groupe tête porte-cône
  • 07 – Premontage du groupe oleodynamique
  • 08 – Premontage de la tête porte-cône
  • 09 – Démontage du groupe pneumatique
  • 10 – Entretien du groupe pneumatique
  • 11 – Entretien du cylindre oleodynamique
  • 12 – Entretien des boutons-poussoirs
  • 13 – Entretien de la soupape
  • 14 – Remontage des boutons-poussoirs
  • 15 – Remontage du groupe pneumatique
  • 16 – Remontage du groupe oleodynamique
  • 17 – Remontage du raccord postérieur
  • 18 – Opérations finales


SERIE OUTILS SPECIAUX FOURNIS SUR DEMANDE MATERIEL NECESSAIRE POUR EFFECTUER LES REPARATIONS
Tools_Rac171
  • Huile viscosité 32°
  • Loctite N. 270
  • Graisse
  • Série clés commerciales ouvertes (anglaises)
  • Série clés commerciales (à tube)
  • Marteau avec partie terminale en caoutchouc
  • Pinces
  • Série tournevis

Instructions pour l'entretien des mors

Instructions en cas de blocage du clou

Instructions pour le remplissage d’huile
