RAC 182 - Outil à riveter oléopneumatique pour rivets

Code 700182

RAC 182
RAC 182

OUTIL A RIVETER OLEOPNEUMATIQUE

avec système de sécurité de la récuperation du clou coupé, conçu pour la mise en pose de rivets aveugles standard 2,4 à 6 mm (Ø 6 en aluminium) et rivets aveugles hautes performances jusqu'au diamètre 4,8 mm
Léger et ergonomique, il est équipé d'une connexion à l'air comprimé sur les deux côtés.
Rivets Standard Rivets multi-serrage Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Rivets standard Ø 6 seulement en aluminium.
L’outil de pose peut être utilisé pour hautes performances rivets FarBolt et similaires, en installant le KIT 74000090.
L’outil à riveter peut être utilisé pour les rivets hautes performances X/S Trifar, en installant la buse réf. 71345652

Les instructions de maintenance sont disponibles dans la section Vidéo.
Force maximum 10500 N.
Course 20,5 mm.
Téléchargez le manuel RAC182 Manuel d'entretien
Quelle est la buse correcte pour le rivet? TABLEAU DE REFERENCE EMBOUCHURES
Code Description Voir
719007 Buse allongée U1 ø 2,4 ÷ 3,2 Buses allongées U1
719001 Buse allongée U1 ø 3,5 / 4 Buses allongées U1
719002 Buse allongée U1 ø 4,8 Buses allongées U1
719003 Buse allongée U1 ø 6 ÷ 7,8 Buses allongées U1
719008 Buse allongée U2 ø 2,4 ÷ 3,2 Buses allongées U2
719004 Buse allongée U2 ø 3,5 / 4 Buses allongées U2
719005 Buse allongée U2 ø 5 Buses allongées U2
719006 Buse allongée U2 ø 6 ÷ 7,8 Buses allongées U2
71345652 Buse pour rivets S-Trifar / X-Trifar ø 5,2 FAR
72000054 Coquille gauche FAR
74000090 Kit pour rivets aveugles hautes FAR
721314 Tête allongée 130 mm Têtes allongées
720973 Tête allongée 210 mm Têtes allongées
72000552 Tête allongée avec section réduite 35 mm Têtes allongées avec section réduite
72000553 Tête allongée avec section réduite 60 mm Têtes allongées avec section réduite
705023 Tête angulaire Tête angulaire
Exporter vers Excel Exporter vers Excel
Pos. Code Description Qte Prix/1 €
1 72000322 Poignée 1 29,60
2 72000364 Corps outil à riveter 1 57,60
3 711259 Bouchon de service 1 1,80
4 712117 Rondelle arrêt ressort 1 1,50
5 710841 Bobine 1 10,90
6 710916 Joint OR 2-015 1 0,90
7 713390 Joint OR 2-007 2 0,90
8 72000457 Cylindre pneumatique 1 99,40
10 711730 Joint OR 2-119 1 1,70
11 71346103 Piston oleodynamique 1 57,90
12 710917 Joint OR 2-118 1 1,50
13 711974 Bague seeger JV 22 1 1,10
14 710901 Joint B-102070 1 12,60
15 710908 Rondelle 1 0,40
16 71C01698 Joint B-086055 (B/NEI) 1 9,10
17 71346101 Raccord antérieur 1 30,40
18 710300 Joint OR 020 1 0,40
19 710579 Joint OR 2-113 1 1,00
20 711729 Joint OR 2-024 1 0,60
21 710102 Joint OR 113 1 0,40
22 710859 Cône porte-mors 1 18,50
23 71C01736 Rondelle 400-006-4490 1 2,00
24 71C01278 Vis TBCE M6 x 6 ISO 7380 1 0,90
25 71346060 Tube porte buse 1 27,70
26 717004 Buse pour rivets ø 4,8 Cu / Acier 1 3,00
27 710853 Ressort 1 0,90
28 710849 Ouvre-mors 1 5,00
29 71345507 Mor haute résistance 3 7,50
30 710003 Joint OR 5-052 2 0,90
31 72000530 Récupérateur de clous 1 8,60
32 711336 Joint OR 2-114 2 0,90
33 711357 Clé d'équipement 1 4,50
34 71346455 Douille 1 7,20
35 71346453 Tige 1 34,20
36 71346470 Silencieur 1 4,90
37 710528 Joint OR 008 1 0,40
38 71346452 Guide tige 1 20,90
39 71C01297 Joint OR 2-043 1 1,60
40 71C01296 Bague seeger 100 UNI 7437 1 3,70
41 71346085 Culot 1 17,40
42 71346469 Tuyau ø 8 x 7 1 2,20
43 711339 Joint OR 2-129 1 2,40
44 71346084 Culot de protection 1 8,10
45 716377 Raccord 6522 - ø 10 - 1/4" 1 9,20
46 71C01022 Bouchon 1/4" 1 2,00
47 71346107 Crochet équilibreur 1 4,70
48 711732 Joint OR 2-118 1 1,70
49 710258 Joint OR 5-612 1 0,90
50 710350 Joint OR 2-109 4 1,00
51 717001 Buse pour rivets ø 2,4 ÷ 3,4 1 3,00
52 717002 Buse pour rivets ø 4 1 3,00
53 717003 Buse pour rivets ø 4,8 All. 1 3,00
54 717005 Buse pour rivets ø 6 / 6,4 1 3,00
55 717006 Buse pour rivets ø 2,4 1 3,00
56 72A00053 Structure conteneur huile 1 14,70
57 712329 Réduction 1 3,90
58 71345212 Déflecteur de clous 1 4,30
60 71C01496 Joint OR 3 x 2 3 0,30
61 710822 Piston soupape 1 5,60
62 710905 Bague seeger 11 UNI 7437 1 0,40
63 710922 Joint OR 018 2 0,40
64 712268 Bouchon guide ressort 1 5,80
65 710402 Bague seeger 22 UNI 7437 1 0,40
66 710837 Vis TE M9 x 20 1 2,00
67 710918 Joint OR 2-005 2 0,90
68 711704 Piston soupape 2 7,00
69 710919 Joint OR 2-004 2 0,90
70 710376 Joint OR 2-009 2 0,90
71 711703 Corps soupape 2 3,70
72 710385 Joint OR 2-006 1 0,40
73 710572 Joint OR 2-120 1 1,30
KITA 740821 Kit bague anti-extrusion 7,40
KITB 74000030 Kit piston pneumatique 29,40
KITC 740840 Kit entretoise soupape 10,70
KITD 74000088 Kit porte-cône 31,10
KIT E 74000130 Kit Cylindre oléohydraulique 114,60
KITF 74000113 Kit ammortisseur 9,10
KITG 741702 Kit plaquette 2,50
KITH 74000114 Kit levier 10,10
KITM 74000116 Kit raccord postérieur 24,50
KITP 74000117 Kit réglage d’aspiration 11,80
KITQ 74000119 Kit joints 14,90
Entretien et réparation
INDEX DES OPERATIONS
  • Lir AVANT de regarder le vidéo
  • 01 - Opérations préliminaires
  • 02 - Opérations préliminaires
  • 03 - Désassemblage Kit levier
  • 04 - Entretien du groupe pneumatique
  • 05 - Entretien kit détonateur
  • 06 - Démontage groupe de poignées
  • 07 - Démontage du groupe oléodinamique
  • 08 - Entretien du groupe porte-cône
  • 09 - Entretien du groupe oléodinamique
  • 10 - Rémontage du groupe oléodinamique
  • 11 - Rémontage du groupe pneumatique
  • 12 - Réassemblage Kit levier
  • 13 - Rémontage raccord postérieur
  • 14 - Opérations finales
SERIE OUTILS SPECIAUX FOURNIS SUR DEMANDE

RAC182

  • Loctite: n. 270 – n. 542
  • Graisse: panolin special grease 2
  • Série clés commerciales ouvertes
  • Série clés commerciales hexagonales
  • Marteau avec partie terminale en caoutchouc
  • Pinces
  • Pinces pour bague seeger
  • Série tournevis

Mode d’emploi

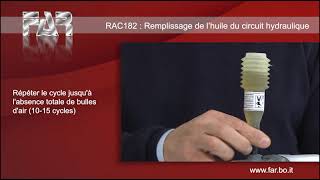

Instructions pour le remplissage d’huile

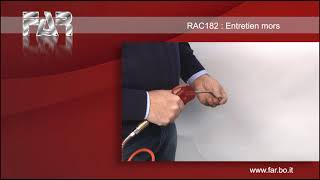

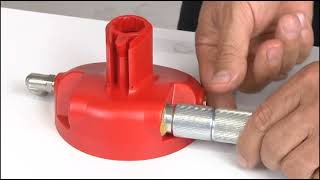

Instructions pour l'entretien des mors

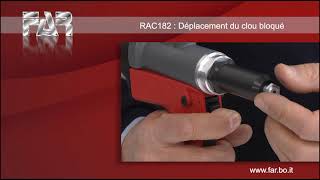

Instructions en cas de blocage du clou
