RAC 2200 - Outil à riveter oléopneumatique pour rivets

RAC 2200 Riveteuses oléopneumatiques; bosster de puissance séparé du corps de la riveteuse.
Elles sont particulièrment indiquées pour une utilisation sur les chaînes de montage.

Code 702200

RAC 2200
RAC 2200
Rivets Standard Rivets multi-serrage Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Rivets standard Ø 6 seulement en aluminium.
L’outil de pose peut être utilisé pour hautes performances rivets FarBolt et similaires, en installant le KIT 74000090.
L’outil à riveter peut être utilisé pour les rivets hautes performances X/S Trifar, en installant la buse réf. 71345652.

Les instructions de maintenance sont disponibles dans la section Vidéo.
Force maximum 12825 N.
Course 22.5 mm.
Téléchargez le manuel RAC2200 Manuel d'usage et entretien
Quelle est la buse correcte pour le rivet? TABLEAU DE REFERENCE EMBOUCHURES
Code Description Voir
719007 Buse allongée U1 ø 2,4 ÷ 3,2 Buses allongées U1
719001 Buse allongée U1 ø 3,5 / 4 Buses allongées U1
719002 Buse allongée U1 ø 4,8 Buses allongées U1
719003 Buse allongée U1 ø 6 ÷ 7,8 Buses allongées U1
719008 Buse allongée U2 ø 2,4 ÷ 3,2 Buses allongées U2
719004 Buse allongée U2 ø 3,5 / 4 Buses allongées U2
719005 Buse allongée U2 ø 5 Buses allongées U2
719006 Buse allongée U2 ø 6 ÷ 7,8 Buses allongées U2
71345652 Buse pour rivets S-Trifar / X-Trifar ø 5,2 FAR
74000090 Kit pour rivets aveugles hautes FAR
721314 Tête allongée 130 mm Têtes allongées
720973 Tête allongée 210 mm Têtes allongées
72000552 Tête allongée avec section réduite 35 mm Têtes allongées avec section réduite
72000553 Tête allongée avec section réduite 60 mm Têtes allongées avec section réduite
Exporter vers Excel Exporter vers Excel
Pos. Code Description Qte Prix/1 €
01A 711973 Bague seeger AV 16 1 0,00
02A 710845 Bague d'arrêt joint 1 0,00
03 710901 Joint B-102070 1 12,60
04A 710821 Bague anti-extrusion 1 0,00
05 712281 Piston 1 56,40
06 711119 Ressort 1 7,70
07 711120 Ressort 1 7,90
08 710850 Bouchon guide ressort 1 18,50
09 710818 Raccord conteneur 1 6,50
10 710838 Raccord sortie 1 3,80
11B 710819 Récupérateur de clous 1 0,00
12 717004 Buse pour rivets ø 4,8 Cu / Acier 1 3,00
13 710843 Tube porte buse 1 17,50
14 710300 Joint OR 020 1 0,40
15 710859 Cône porte-mors 1 18,50
16 71345507 Mor haute résistance 3 7,50
17 710849 Ouvre-mors 1 5,00
18 710853 Ressort 1 0,90
19H 710834 Tube aspiration 1 0,00
20 710102 Joint OR 113 1 0,40
21H 710858 Porte-cône 1 0,00
22H 710832 Allonge ejecteur 1 0,00
23 710854 Crochet équilibreur 1 3,50
24 710916 Joint OR 2-015 1 0,90
25 710917 Joint OR 2-118 1 1,50
26 710855 Douille pour joint 1 10,70
27 710577 Joint B-086055 1 12,60
28 710908 Rondelle 1 0,40
29 711974 Bague seeger JV 22 1 1,10
30 710824 Poussoir 1 1,40
31 710919 Joint OR 2-004 1 0,90
32 710847 Corps soupape 1 7,00
33 710528 Joint OR 008 1 0,40
34 710848 Piston soupape 1 2,80
35 710918 Joint OR 2-005 1 0,90
36 710842 Bouton réglage aspiration 1 3,70
37 710385 Joint OR 2-006 4 0,40
38 720812 Poignée 1 44,00
39 711060 Cylindre oléohydraulique 1 186,80
42 710906 Rondelle 400-020-4490 1 2,20
43 710839 Bouchon réservoir d’huile 1 3,60
44 711035 Rondelle 1 17,40
45 710931 Joint OR 614 1 0,90
46 711037 Raccord 1 48,60
47 711039 Raccord evoluable 1 41,60
48 711061 Joint OR 5-614 3 1,00
49 711038 Raccord fixe 1 41,60
50 710921 Joint OR 2-115 1 1,50
51 711036 Réduction 1 14,00
52 711073 Tuyau haute pression mt 1,8 1 91,80
54 711084 Raccord 6700 - ø 5 2 4,70
55 711059 Tuyau Rilsan ø 5 x 3,5 x 2600 2 7,90
56 711031 Raccord finale poignée 1 14,00
57 717006 Buse pour rivets ø 2,4 1 3,00
58 717001 Buse pour rivets ø 2,4 ÷ 3,4 1 3,00
59 717002 Buse pour rivets ø 4 1 3,00
60 717003 Buse pour rivets ø 4,8 All. 1 3,00
61 717005 Buse pour rivets ø 6 / 6,4 1 3,00
62 711092 Clé 5 mm 1 1,50
63 710969 Container d’huile 1 3,00
64B 711136 Convoyeur air 1 0,00
65C 710186 Joint OR 010 1 0,00
66C 711401 Douille 1 0,00
KITA 740821 Kit bague anti-extrusion 7,40
Code Description Qte
711973 Bague seeger AV 16 1
710845 Bague d'arrêt joint 1
710821 Bague anti-extrusion 1
KITB 740819 Kit récupérateur de clous 8,70
Code Description Qte
710819 Récupérateur de clous 1
711136 Convoyeur air 1
KITC 741401 Kit douille 4,90
Code Description Qte
710186 Joint OR 010 2
711401 Douille 2
KITH 740858 Kit porte-cône 31,80
Code Description Qte
710834 Tube aspiration 1
710858 Porte-cône 1
710832 Allonge ejecteur 1
Exporter vers Excel Exporter vers Excel
Pos. Code Description Qte Prix/1 €
01 711824 Raccord NV 1/4" NPT-M 1 23,20
02 711823 Raccord NV 1/4" NPT-F 1 47,10
03 711825 Raccord NPT 1300 1 4,40
04 711662 Niveau huile HFE.9 1 7,00
05 710375 Joint OR 2-131 2 1,60
06 711660 Bouchon 1 45,10
07 711663 Bouchon 2611-1/4" 1 2,90
08 710211 Vis TCCE M6 x 14 UNI 5931 6 0,40
09 711656 Tête cylindre 1 149,60
10 711664 Joint OR 2-237 1 7,00
11 711658 Tube booster 1 99,10
13 711053 Bague d'arrêt joint 1 19,60
14 711066 Bague Sealing RSS 12-20 1 7,50
15 711050 Douille pour joint 1 41,70
16D 710572 Joint OR 2-120 1 1,30
17D 711661 Joint OR 2-135 1 0,00
18D 711065 Bague Sealing WRI 12 1 0,00
19 711827 Joint TS-12-19-5,7 / L 1 7,10
20 711657 Guide tige 1 56,40
21 710931 Joint OR 614 1 0,90
22E 710829 Ammortisseur 1 0,00
23 711659 Tige 1 118,20
24E 710923 Joint OR 012 1 0,40
25 711678 Piston pneumatique 1 70,10
26E 710912 Ecrou M 10 x 6 1 4,40
27 711679 Joint OR 2-339 1 6,80
28 711655 Cylindre 1 358,60
29F 711829 Vis TSCE M6 x 20 UNI 5933 2 0,60
30 711828 Pied 1 41,50
31F 710623 Ecrou M 6 UNI 7473 2 0,60
32 710173 Raccord écrou moleté 1/4" 1 5,70
33 712061 Rondelle 1 29,00
34G 710840 Entretoise soupape 1 0,00
35G 710921 Joint OR 2-115 3 1,50
36G 710823 Cage 3 0,00
37G 711158 Ressort 1 0,90
38 710841 Bobine 1 10,90
39 710916 Joint OR 2-015 1 0,90
40 710528 Joint OR 008 1 0,40
41 710822 Piston soupape 1 5,60
42 710258 Joint OR 5-612 1 0,90
43 710905 Bague seeger 11 UNI 7437 1 0,40
44 710922 Joint OR 018 2 0,40
45 712268 Bouchon guide ressort 1 5,80
46 711665 Bouchon soupape 1 19,20
47 711085 Silencieur SPL 3/8" 1 11,80
48 711068 Raccord 6520 - ø 5 - 1/8" 2 6,90
49 711826 Raccord 2020 - 1/4" 1 6,80
50 711121 Réduction 2521-1/4"-3/8" 1 6,00
51 712160 Gaine confinement tuyaux 1 3,00
52 712050 Vis STCEI M8 x 8 UNI 5923 1 0,40
KITD 741065 Kit joints 7,20
Code Description Qte
710572 Joint OR 2-120 1
711661 Joint OR 2-135 1
711065 Bague Sealing WRI 12 1
KITE 740829 Kit ammortisseur 7,10
Code Description Qte
710829 Ammortisseur 1
710923 Joint OR 012 1
710912 Ecrou M 10 x 6 1
KITF 741829 Kit vis M 6 4,60
Code Description Qte
711829 Vis TSCE M6 x 20 UNI 5933 5
710623 Ecrou M 6 UNI 7473 5
KITG 740840 Kit entretoise soupape 10,70
Code Description Qte
710840 Entretoise soupape 1
710921 Joint OR 2-115 3
710823 Cage 3
711158 Ressort 1
Entretien et réparation


SERIE OUTILS SPECIAUX FOURNIS SUR DEMANDE MATERIEL NECESSAIRE POUR EFFECTUER LES REPARATIONS
rac2200
  • Huile viscosité 32°
  • Loctite n. 542
  • Graisse
  • Série clés commerciales ouvertes (anglaises)
  • Série clés commerciales (à tube)
  • Marteau avec partie terminale en caoutchouc
  • Pinces
  • Pinces pour bague seeger
  • Série tournevis

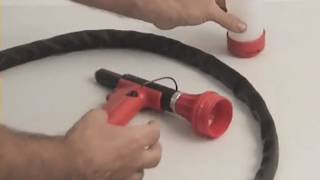

Instructions pour le remplissage d’huile

Instructions en cas de blocage du clou

Instructions pour l'entretien des mors
