Unità Base Elettrica completa per rivetti

Cod. 700669

Macchina
Accessori
Ricambi
Foto
Video

	Standard	Multifar	Multinox	Tamp	Farbolt	X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6

Rivetti Standard Ø 6 solo in alluminio.
La rivettatrice può essere utilizzata per rivetti ad alte prestazioni Farbolt e similari, montando il KIT cod. 74000090.
La rivettatrice può essere utilizzata per rivetti ad alte prestazioni X/S Trifar, montando l’ugello cod. 71345652.

Forza massima 12825 N.
Corsa 22.5 mm.

Scarica il manuale

Codice	Descrizione	Visualizza
74000090	Kit per Rivetti ad alte prestazioni
71345652	Ugello per rivetto S-Trifar / X-Trifar ø 5,2
719007	Ugello prol. U1 per rivetto ø 2,4 ÷ 3,2
719001	Ugello prol. U1 per rivetto ø 3,5 / 4
719002	Ugello prol. U1 per rivetto ø 4,8
719003	Ugello prol. U1 per rivetto ø 6 ÷ 7,8
719008	Ugello prol. U2 per rivetto ø 2,4 ÷ 3,2
719004	Ugello prol. U2 per rivetto ø 3,5 / 4
719005	Ugello prol. U2 per rivetto ø 5
719006	Ugello prol. U2 per rivetto ø 6 ÷ 7,8

Esporta su Excel

Pos.	Codice	Descrizione	Qta	Prezzo/1 €
01	717004	Ugello per rivetto ø 4,8 Cu / Acc.	1	3,00
02	710843	Cannotto porta ugello	1	17,50
03	710300	Guarnizione OR 020	1	0,40
04	710859	Cono porta morsetti	1	18,50
05	71345507	Morsetto alta prestazione	3	7,50
06	710849	Apri morsetti	1	5,00
07	710853	Molla	1	0,90
08H	710834	Cannotto aspirazione	1	0,00
09	710102	Guarnizione OR 113	1	0,40
10H	710858	Porta cono	1	0,00
11H	710832	Prolunga espulsione	1	0,00
12	711630	Vite TCCE M8 x 40 UNI 5931	1	1,00
14	71346401	Cilindro Oleodinamico	1	331,40
15	711609	Riduzione M/F-TRG 1713	1	4,40
16	71C00097	Raccordo 1919001313	1	19,90
18	711364	Supporto unità	1	71,20
19	710916	Guarnizione OR 2-015	1	0,90
20	710917	Guarnizione OR 2-118	1	1,50
21	710855	Bussola per guarnizione	1	10,70
22	710577	Guarnizione B-086055	1	12,60
23	710908	Rondella	1	0,40
24	711974	Anello Seeger JV 22	1	1,10
25A	711973	Anello Seeger AV 16	1	0,00
26A	710845	Anello di arresto guarnizione	1	0,00
27	710901	Guarnizione B-102070	1	12,60
28A	710821	Anello anti estrusione	1	0,00
29	712281	Pistone	1	56,40
30	711119	Molla	1	7,70
31	711120	Molla	1	7,90
32C	711401	Bussola finale	1	0,00
33C	710186	Guarnizione OR 010	1	0,00
34	710850	Tappo guida molla	1	18,50
35	710401	Rondella	1	4,50
36	710838	Raccordo uscita	1	3,80
37	717006	Ugello per rivetto ø 2,4	1	3,00
38	717001	Ugello per rivetto ø 2,4 ÷ 3,4	1	3,00
39	717002	Ugello per rivetto ø 4	1	3,00
40	717003	Ugello per rivetto ø 4,8 All.	1	3,00
41	717005	Ugello per rivetto ø 6 / 6,4	1	3,00
43	710554	Tappo spurgo	1	1,60
44	710555	Rondella 400-004-4490	1	2,20
45	712026	Tubo Rilsan ø 5 x 3,5 x 2000	1	2,70
46	710818	Raccordo contenitore	1	6,50
47B	710819	Contenitore chiodi	1	0,00
48B	711136	Convogliatore aria	1	0,00
49	71C00099	Raccordo 1501013130	1	3,30
50	711983	Raccordo 6511 - ø 5 - M5	1	6,60
51	711068	Raccordo 6520 - ø 5 - 1/8"	1	6,90
52	711823	Raccordo NV 1/4" NPT-F	1	47,10
53	711824	Raccordo NV 1/4" NPT-M	2	23,20
54	711073	Tubo alta pressione mt 1,8	1	91,80
55	71C01518	Rondella 400-023-4490	1	4,70

KITA

740821

Kit Anello anti estrusione

7,40

Codice	Descrizione	Qta
711973	Anello Seeger AV 16	1
710845	Anello di arresto guarnizione	1
710821	Anello anti estrusione	1

KITB

740819

Kit Contenitore chiodi

8,70

Codice	Descrizione	Qta
710819	Contenitore chiodi	1
711136	Convogliatore aria	1

KITC

741401

Kit Bussola finale

4,90

Codice	Descrizione	Qta
711401	Bussola finale	1
710186	Guarnizione OR 010	1

KITH

740858

Kit Porta cono

31,80

Codice	Descrizione	Qta
710834	Cannotto aspirazione	1
710858	Porta cono	1
710832	Prolunga espulsione	1

Esporta su Excel

Pos.	Codice	Descrizione	Qta	Prezzo/1 €
01	711828	Piede	1	41,50
02F	711829	Vite TSCE M6 x 20 UNI 5933	2	0,60
03F	710623	Dado M 6 UNI 7473	2	0,60
04	710905	Anello Seeger 11 UNI 7437	1	0,40
05	711663	Tappo 2611-1/4"	1	2,90
06	711660	Tappo	1	45,10
07	710375	Guarnizione OR 2-131	2	1,60
08	711662	Livello olio HFE.9	1	7,00
09	711664	Guarnizione OR 2-237	1	7,00
10	711656	Testata cilindro	1	149,60
11	710211	Vite TCCE M6 x 14 UNI 5931	6	0,40
12	711825	Raccordo NPT 1300	1	4,40
13	711823	Raccordo NV 1/4" NPT-F	1	47,10
15	711657	Guida stelo	1	56,40
16	711827	Guarnizione TS-12-19-5,7 / L	1	7,10
17D	711065	Anello Sealing WRI 12	1	0,00
18D	711661	Guarnizione OR 2-135	1	1,50
19D	710572	Guarnizione OR 2-120	1	1,30
20	711050	Bussola per guarnizione	1	41,70
21	711066	Anello Sealing RSS 12-20	1	7,50
22	711053	Anello di arresto guarnizione	1	19,60
23	711068	Raccordo 6520 - ø 5 - 1/8"	1	6,90
24	711658	Cannotto Booster	1	99,10
25	711655	Cilindro	1	358,60
26	711679	Guarnizione OR 2-339	1	6,80
27E	710912	Dado M 10 x 6	1	4,40
28	711678	Pistone pneumatico	1	70,10
29E	710923	Guarnizione OR 012	1	0,40
30	711659	Stelo	1	118,20
31E	710829	Ammortizzatore	1	0,00
32	710931	Guarnizione OR 614	1	0,90
33	712268	Tappo guida molla	1	5,80
34	711665	Tappo valvola	1	19,20
35	710922	Guarnizione OR 018	2	0,40
36	712061	Rondella	1	29,00
37G	710840	Distanziale valvola	1	0,00
38G	710921	Guarnizione OR 2-115	3	1,50
39G	710823	Gabbia	3	0,00
40	711997	Tappo 2611-1/8"	1	1,90
41	711826	Raccordo 2020 - 1/4"	1	6,80
42	711121	Riduzione 2521-1/4"-3/8"	1	6,00
43	711085	Silenziatore SPL 3/8"	1	11,80
44G	711158	Molla	1	0,90
45	710841	Spoletta	1	10,90
46	710916	Guarnizione OR 2-015	1	0,90
47	710528	Guarnizione OR 008	1	0,40
48	710822	Pistoncino valvola	1	5,60
49	710258	Guarnizione OR 5-612	1	0,90
50	711067	Raccordo 6520 - ø 8 - 1/4"	2	9,90
51	710969	Contenitore olio	1	3,00
52	712050	Vite STCE M8 x 8 UNI 5923	1	0,40
54	711992	Tubo Rilsan ø 5 x 3 x 1200	1	2,70
55	711068	Raccordo 6520 - ø 5 - 1/8"	1	6,90
56	711993	Tubo Rilsan ø 8 x 6 x 1200	1	2,70

KITD

741065

Kit Guarnizioni

7,20

Codice	Descrizione	Qta
711065	Anello Sealing WRI 12	1
711661	Guarnizione OR 2-135	1
710572	Guarnizione OR 2-120	1

KITE

740829

Kit Ammortizzatore

7,10

Codice	Descrizione	Qta
710912	Dado M 10 x 6	1
710923	Guarnizione OR 012	1
710829	Ammortizzatore	1

KITF

741829

Kit Vite M 6

4,60

Codice	Descrizione	Qta
711829	Vite TSCE M6 x 20 UNI 5933	5
710623	Dado M 6 UNI 7473	5

KITG

740840

Kit Distanziale valvola

10,70

Codice	Descrizione	Qta
710840	Distanziale valvola	1
710921	Guarnizione OR 2-115	3
710823	Gabbia	3
711158	Molla	1

Esporta su Excel

Pos.	Codice	Descrizione	Qta	Prezzo/1 €
01	72A00060	Base	1	39,50
02	712000	Ripartitore 152.33	2	35,40
03	716266	Raccordo 6520 - ø 12 - 3/8"	2	11,80
04	711663	Tappo 2611-1/4"	11	2,90
05	711999	Ripartitore 151.33	2	27,60
06	712013	Raccordo 2501 - 1/4"	1	2,40
07	712235	Elettrovalvola AF 2510	1	97,80
08	716231	Bobina DA 0051	3	0,00
10	71C00213	Raccordo 1635.01 - 1/4"	2	4,00
11	710909	Raccordo 2023 - 1/4"- 1/4"	2	7,70
12	71C00216	Anello di tenuta 2661-1/4"	13	0,40
13	71C00215	Anello di tenuta 2665-1/4"	2	1,00
14	710592	Silenziatore 2 SFE 1/4"	1	6,30
15	710219	Silenziatore 1 SEP 1/8"	1	5,70
16	71C00217	Valvola AF 2500	1	72,30
17	71C00218	Raccordo 2511 - 1/4"- 1/8"	3	2,40
18	711997	Tappo 2611-1/8"	10	1,90
19	716378	Raccordo 6511 - ø 12 - 3/8"	1	6,50
20	711998	Tappo 2611-3/8"	1	3,30
21	71C00191	Vite TCCE M6 x 30 UNI 5931	4	0,60
22	716225	Elettrovalvola AF 2520	1	99,00
23	712014	Raccordo 2501 - 3/8"	1	2,90
24	711085	Silenziatore SPL 3/8"	1	11,80
26	71C00372	Anello di tenuta 2661-1/8"	10	0,50
27	71C00373	Anello di tenuta 2661-3/8"	3	0,80

Esporta su Excel

Pos.	Codice	Descrizione	Qta	Prezzo/1 €
01	72A00002	Connettore maschio 5 poli con cavo	1	0,00
02	72A00033	Struttura pulsante luminoso reset	1	0,00
03	72A00054	Struttura supporto quadro elettrico	1	0,00
04	74000006	Kit Pulsante fungo di emergenza	1	95,90
05	74000019	Kit Pulsante	1	42,90
06	74000008	Kit Contenitore triplo	1	45,80
07	74000011	Kit contenitore per logo	1	131,40
08	71C00049	Interruttore B4MASK 52N1121	1	7,50
09	71C00201	Pedale Start 316.901	1	162,70
10	71C00195	Alimentatore	1	126,30
11	71C00200	Modulo Logo	1	272,80
12	71346152	Scheda elettronica SD	1	13,90
13	72B00013	Quadro elettrico	1	0,00

SISTEMA PER RIVETTATURE MULTIPLE PER RIVETTI

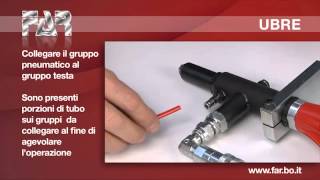

ESEMPIO DI APPLICAZIONE DELL'UNITÀ UBRE
