RAC 171 - Rivettatrice oleopneumatica per rivetti a strappo
RAC 171
Rivettatrice oleopneumatica
con trattenuta del rivetto e recupero del chiodo tranciato per rivetti a strappo e rivetti ad alte prestazioni FARBOLT e similari.
Cod. 700171


![]() |
Standard | Multifar | Multinox | Tamp | Farbolt | X/S -Trifar |
---|---|---|---|---|---|---|
4,8 | ![]() |
![]() |
![]() |
![]() |
![]() |
|
5,2 | ![]() |
|||||
6 | ![]() |
![]() |
||||
6,4 | ![]() |
![]() |
![]() |
|||
7,8 | ![]() |
Rivetti Standard diametro 4,8 escluso alluminio.
Rivetti Standard diametro 7,8 solo in alluminio.
La rivettatrice può essere utilizzata per rivetti ad alte prestazioni X/S Trifar, montando l’ugello cod. 71345652.
Le istruzioni per la manutenzione sono disponibili nella sezione Video.
Forza massima 17273 N.
Corsa 25.5 mm.
Rivetti Standard diametro 7,8 solo in alluminio.
La rivettatrice può essere utilizzata per rivetti ad alte prestazioni X/S Trifar, montando l’ugello cod. 71345652.
Le istruzioni per la manutenzione sono disponibili nella sezione Video.
Forza massima 17273 N.
Corsa 25.5 mm.
Pos. | Codice | Descrizione | Qta | Prezzo/1 € |
---|---|---|---|---|
01 | 717004 | Ugello per rivetto ø 4,8 Cu / Acc. | 1 | 3,00 |
02 | 713253 | Cannotto porta ugello | 1 | 23,70 |
03 | 711337 | Guarnizione OR 2-021 | 1 | 0,90 |
04 | 710562 | Cono porta morsetti | 1 | 19,20 |
05 | 71345507 | Morsetto alta prestazione | 3 | 7,50 |
06 | 711270 | Apri morsetti | 1 | 7,00 |
07 | 710853 | Molla | 1 | 0,90 |
08 | 711336 | Guarnizione OR 2-114 | 4 | 0,90 |
09A | 713254 | Porta cono | 1 | 0,00 |
10A | 713249 | Cannotto espulsione | 1 | 0,00 |
11 | 713255 | Raccordo anteriore | 1 | 46,50 |
12 | 711722 | Guarnizione B-094063-B / NEI | 1 | 14,00 |
13 | 713272 | Guarnizione OR 2-125 | 2 | 1,50 |
14 | 713278 | Guarnizione OR 2-122 | 3 | 1,50 |
15 | 713277 | Anello Parbak 8-122 | 1 | 3,60 |
16 | 713276 | Guarnizione TSE-134094 | 1 | 12,60 |
17 | 713258 | Anello anti estrusione | 1 | 7,30 |
18 | 713251 | Pistone oleodinamico | 1 | 91,50 |
19 | 713273 | Guarnizione OR 17,5 x 1,5 | 2 | 0,90 |
20 | 713274 | Guarnizione OR 8 x 1,5 | 2 | 0,90 |
21 | 713247 | Bussola | 1 | 4,20 |
22 | 711821 | Anello Seeger JV 20 | 1 | 0,90 |
23 | 713275 | Guarnizione OR 2-122 | 1 | 1,50 |
24 | 723269 | Cilindro Oleodinamico | 1 | 170,10 |
25 | 71346119 | Gancio bilanciatore | 1 | 4,90 |
26 | 710350 | Guarnizione OR 2-109 | 2 | 1,00 |
27 | 713250 | Raccordo posteriore | 1 | 21,00 |
28 | 711273 | Raccordo contenitore | 1 | 6,40 |
29A | 71346130 | Anello | 1 | 2,10 |
33B | 710819 | Contenitore chiodi | 1 | 0,00 |
34B | 711136 | Convogliatore aria | 1 | 0,00 |
35 | 713282 | Guarnizione TSE 16 x 23 x 6 | 1 | 12,60 |
36 | 713281 | Guarnizione TTS 16 x 23 x 5,8 / L | 1 | 9,10 |
37 | 710367 | Guarnizione OR 2-008 | 2 | 0,90 |
38 | 711234 | Rullino ø 2 x 11,8 | 1 | 0,90 |
39 | 721275 | Corpo valvolina lunga | 1 | 31,30 |
40 | 710918 | Guarnizione OR 2-005 | 2 | 0,90 |
41 | 711254 | Pistoncino valvola | 1 | 8,30 |
42 | 711338 | Guarnizione OR 2-003 | 1 | 0,90 |
43 | 711261 | Levetta apertura aspirazione | 1 | 2,30 |
44 | 710824 | Pulsante | 1 | 1,40 |
45 | 710919 | Guarnizione OR 2-004 | 1 | 0,90 |
46 | 711253 | Pistoncino valvola | 1 | 8,30 |
47C | 712145 | Dado M 3 UNI 5587 | 1 | 0,00 |
48C | 712144 | Vite TCCE M3 x 20 UNI 5931 | 1 | 0,00 |
49 | 710906 | Rondella 400-020-4490 | 1 | 2,20 |
50 | 710839 | Tappo serbatoio olio | 1 | 3,60 |
51 | 711259 | Tappo di servizio | 1 | 1,80 |
52 | 712117 | Rondella arresto molla | 1 | 1,50 |
53D | 710840 | Distanziale valvola | 1 | 0,00 |
54D | 710823 | Gabbia | 3 | 0,00 |
55D | 710921 | Guarnizione OR 2-115 | 3 | 1,50 |
56D | 711158 | Molla | 1 | 0,90 |
57 | 710841 | Spoletta | 1 | 10,90 |
58 | 710916 | Guarnizione OR 2-015 | 1 | 0,90 |
59 | 710528 | Guarnizione OR 008 | 1 | 0,40 |
60 | 710822 | Pistoncino valvola | 1 | 5,60 |
61 | 710258 | Guarnizione OR 5-612 | 1 | 0,90 |
62 | 710905 | Anello Seeger 11 UNI 7437 | 1 | 0,40 |
63 | 710922 | Guarnizione OR 018 | 2 | 0,40 |
64 | 712268 | Tappo guida molla | 1 | 5,80 |
65 | 710402 | Anello Seeger 22 UNI 7437 | 1 | 0,40 |
66 | 712282 | Ranella di sicurezza ø 12,7 | 1 | 0,90 |
67 | 710909 | Raccordo 2023 - 1/4"- 1/4" | 1 | 7,70 |
68 | 711304 | Silenziatore 1/4" | 1 | 14,20 |
69 | 711305 | Raccordo 1631.01 - 1/4" | 1 | 5,90 |
70 | 712162 | Protezione esterna silenziatore | 1 | 2,00 |
71 | 712133 | Raccordo girevole | 1 | 9,20 |
72 | 721224 | Corpo rivettatrice | 1 | 215,20 |
73 | 711252 | Tubo ø 8 x 7 | 1 | 4,50 |
74 | 713245 | Raccordo guida stelo | 1 | 19,20 |
75 | 711339 | Guarnizione OR 2-129 | 1 | 2,40 |
76 | 713246 | Ammortizzatore | 1 | 2,50 |
77 | 713243 | Stelo | 1 | 45,30 |
78 | 713244 | Rondella | 1 | 8,40 |
79 | 721226 | Pistone pneumatico | 1 | 34,60 |
80 | 711340 | Guarnizione OR 2-343 | 1 | 8,90 |
81 | 710596 | Vite TE M10 x 17 | 1 | 2,20 |
82 | 711386 | Guarnizione OR 2-045 | 1 | 6,00 |
83 | 711255 | Fondello | 1 | 17,60 |
84 | 711225 | Coperchio cilindro | 1 | 21,50 |
85 | 711737 | Fondello di protezione | 1 | 14,80 |
86 | 711092 | Chiave a brugola 5 mm | 1 | 1,50 |
87 | 721387 | Contenitore olio | 1 | 15,40 |
88 | 713391 | Chiave piana 12 mm | 1 | 3,00 |
89 | 717005 | Ugello per rivetto ø 6 / 6,4 | 1 | 3,00 |
90 | 717007 | Ugello per rivetto ø 7,8 | 1 | 3,00 |
91 | 717018 | Ugello per rivetto ø 4,8 | 1 | 7,40 |
92 | 717019 | Ugello per rivetto ø 6 / 6,4 | 1 | 7,40 |
93 | 717015 | Ugello per rivetto Farbolt ø 6,4 | 1 | 14,70 |
94 | 717016 | Ugello per rivetto Farbolt ø 4,8 | 1 | 14,70 |
95 | 713213 | Morsetto per Farbolt | 3 | 7,00 |
96 | 711356 | Cono porta morsetti per Farbolt | 1 | 22,00 |
97 | 711370 | Raccordo uscita | 1 | 7,10 |
98 | 71345212 | Deflettore chiodi | 1 | 4,30 |
99A | 71C01372 | Guarnizione OR 6 x 1,5 | 1 | 0,40 |
100A | 711272 | Tubo aspirazione | 1 | 0,00 |
KITA | 743254 | Kit Porta cono | 54,30 |
Codice | Descrizione | Qta |
---|---|---|
713254 | Porta cono | 1 |
713249 | Cannotto espulsione | 1 |
71346130 | Anello | 1 |
71c01372 | Guarnizione OR 6 x 1,5 | 1 |
711272 | Tubo aspirazione | 1 |
KITB | 740819 | Kit Contenitore chiodi | 8,70 |
Codice | Descrizione | Qta |
---|---|---|
710819 | Contenitore chiodi | 1 |
711136 | Convogliatore aria | 1 |
KITC | 742144 | Kit Vite M 3 | 3,80 |
Codice | Descrizione | Qta |
---|---|---|
712145 | Dado M 3 UNI 5587 | 5 |
712144 | Vite TCCE M3 x 20 UNI 5931 | 5 |
KITD | 740840 | Kit Distanziale valvola | 10,70 |
Codice | Descrizione | Qta |
---|---|---|
710840 | Distanziale valvola | 1 |
710823 | Gabbia | 3 |
710921 | Guarnizione OR 2-115 | 3 |
711158 | Molla | 1 |

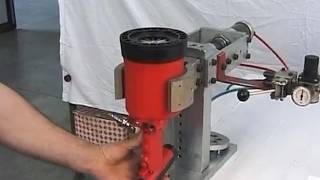

Manutenzione e riparazione
INDICE DELLE OPERAZIONI
- Leggere PRIMA di guardare il video
- 01 - Smontaggio Raccordo Uscita
- 02 - Smontaggio Gruppo Testa Porta Cono
- 03 - Smontaggio Gruppo Oleodinamico
- 04 - Manutenzione Raccordo Anteriore
- 05 - Manutenzione Pistone Oleodinamico
- 06 - Manutenzione Gruppo Testa Porta Cono
- 07 - Premontaggio Gruppo Oleodinamico
- 08 - Premontaggio Testa Portacono
- 09 - Smontaggio Gruppo Pneumatico
- 10 - Manutenzione Gruppo Pneumatico
- 11 - Manutenzione Cilindro Oleodinamico
- 12 - Manutenzione Pulsanti
- 13 - Manutenzione Valvola
- 14 - Rimontaggio Pulsanti
- 15 - Rimontaggio Gruppo Pneumatico
- 16 - Rimontaggio Gruppo Oleodinamico
- 17 - Rimontaggio Raccordo Posteriore
- 18 - Operazioni Finali
SERIE DI ATTREZZI SPECIALI FORNIBILI A RICHIESTA | MATERIALE NECESSARIO PER EFFETTUARE LE RIPARAZIONI |
![]() |
|
Istruzioni per la manutenzione dei morsetti
Rimozione del chiodo bloccato
Istruzioni per il rabbocco dell'olio
