RAC 182 - Rivettatrice oleopneumatica per rivetti a strappo

Cod. 700182

RAC 182
RAC 182

RIVETTATRICE OLEOPNEUMATICA

con sistema di sicurezza nel recupero del chiodo tranciato, progettata per la messa in posa di rivetti standard da 2,4 a 6 mm (6 mm solo in alluminio) e rivetti ad alte prestazioni fino al diametro 4,8 mm.
Leggera ed ergonomica, è dotata di una connessione per l’aria compressa su entrambi i lati della rivettatrice.
Standard Multifar Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Rivetti Standard diametro 6 solo in alluminio.
La rivettatrice può essere utilizzata per rivetti ad alte prestazioni Farbolt e similari, montando il KIT cod. 74000090.
La rivettatrice può essere utilizzata per rivetti ad alte prestazioni X/S Trifar, montando l’ugello cod. 71345652.

Le istruzioni per la manutenzione sono disponibili nella sezione Video.
Forza massima 10500 N.
Corsa 20,5 mm.
Scarica il manuale RAC182 manuale di manutenzione
Qual è l’ugello corretto per il rivetto? Tabella di riferimento ugelli
Codice Descrizione Visualizza
74000090 Kit per Rivetti ad alte prestazioni FAR
72000553 TESTA A SEZIONE RIDOTTA MM.60 Teste prolungate a sezione ridotta
705023 Testa angolare Testa angolare
721314 Testa prolungata 130 mm Teste prolungate
720973 Testa prolungata 210 mm Teste prolungate
72000552 Testa prolungata a sezione ridotta 35 mm Teste prolungate a sezione ridotta
71345652 Ugello per rivetto S-Trifar / X-Trifar ø 5,2 FAR
719007 Ugello prol. U1 per rivetto ø 2,4 ÷ 3,2 Ugelli prolungati U1
719001 Ugello prol. U1 per rivetto ø 3,5 / 4 Ugelli prolungati U1
719002 Ugello prol. U1 per rivetto ø 4,8 Ugelli prolungati U1
719003 Ugello prol. U1 per rivetto ø 6 ÷ 7,8 Ugelli prolungati U1
719008 Ugello prol. U2 per rivetto ø 2,4 ÷ 3,2 Ugelli prolungati U2
719004 Ugello prol. U2 per rivetto ø 3,5 / 4 Ugelli prolungati U2
719005 Ugello prol. U2 per rivetto ø 5 Ugelli prolungati U2
719006 Ugello prol. U2 per rivetto ø 6 ÷ 7,8 Ugelli prolungati U2
Esporta su Excel Esporta su Excel
Pos. Codice Descrizione Qta Prezzo/1 €
1 72000322 Impugnatura 1 29,60
2 72000364 Corpo rivettatrice 1 57,60
3 711259 Tappo di servizio 1 1,80
4 712117 Rondella arresto molla 1 1,50
5 710841 Spoletta 1 10,90
6 710916 Guarnizione OR 2-015 1 0,90
7 713390 Guarnizione OR 2-007 2 0,90
8 72000457 Cilindro pneumatico 1 99,40
10 711730 Guarnizione OR 2-119 1 1,70
11 71346103 Pistone oleodinamico 1 57,90
12 710917 Guarnizione OR 2-118 1 1,50
13 711974 Anello Seeger JV 22 1 1,10
14 710901 Guarnizione B-102070 1 12,60
15 710908 Rondella 1 0,40
16 71C01698 Guarnizion B086055 B/NEI 1 9,10
17 71346101 Raccordo anteriore 1 30,40
18 710300 Guarnizione OR 020 1 0,40
19 710579 Guarnizione OR 2-113 1 1,00
20 711729 Guarnizione OR 2-024 1 0,60
21 710102 Guarnizione OR 113 1 0,40
22 710859 Cono porta morsetti 1 18,50
23 71C01736 Rondella 400-006-4490 1 2,00
24 71C01278 Vite TBCE M6 x 6 ISO 7380 1 0,90
25 71346060 Cannotto porta ugello 1 27,70
26 717004 Ugello per rivetto ø 4,8 Cu / Acc. 1 3,00
27 710853 Molla 1 0,90
28 710849 Apri morsetti 1 5,00
29 71345507 Morsetto alta prestazione 3 7,50
30 710003 Guarnizione OR 5-052 2 0,90
31 72000530 Contenitore chiodi 1 8,60
32 711336 Guarnizione OR 2-114 2 0,90
33 711357 Chiave di corredo 1 4,50
34 71346455 Boccola 1 7,20
35 71346453 Stelo 1 34,20
36 71346470 Silenziatore 1 4,90
37 710528 Guarnizione OR 008 1 0,40
38 71346452 Guida stelo 1 20,90
39 71C01297 Guarnizione OR 2-043 1 1,60
40 71C01296 Anello Seeger 100 UNI 7437 1 3,70
41 71346085 Fondello 1 17,40
42 71346469 Tubo ø 8 x 7 1 2,20
43 711339 Guarnizione OR 2-129 1 2,40
44 71346084 Fondello di protezione 1 8,10
45 716377 Raccordo 6522 - ø 10 - 1/4" 1 9,20
46 71C01022 Tappo 1/4" 1 2,00
47 71346107 Gancio bilanciatore 1 4,70
48 711732 Guarnizione OR 2-118 1 1,70
49 710258 Guarnizione OR 5-612 1 0,90
50 710350 Guarnizione OR 2-109 4 1,00
51 717001 Ugello per rivetto ø 2,4 ÷ 3,4 1 3,00
52 717002 Ugello per rivetto ø 4 1 3,00
53 717003 Ugello per rivetto ø 4,8 All. 1 3,00
54 717005 Ugello per rivetto ø 6 / 6,4 1 3,00
55 717006 Ugello per rivetto ø 2,4 1 3,00
56 72A00053 Struttura contenitore olio 1 14,70
57 712329 Riduzione 1 3,90
58 71345212 Deflettore chiodi 1 4,30
60 71C01496 Guarnizione OR 3 x 2 3 0,30
61 710822 Pistoncino valvola 1 5,60
62 710905 Anello Seeger 11 UNI 7437 1 0,40
63 710922 Guarnizione OR 018 2 0,40
64 712268 Tappo guida molla 1 5,80
65 710402 Anello Seeger 22 UNI 7437 1 0,40
66 710837 Vite TE M9 x 20 1 2,00
67 710918 Guarnizione OR 2-005 2 0,90
68 711704 Pistoncino valvola 2 7,00
69 710919 Guarnizione OR 2-004 2 0,90
70 710376 Guarnizione OR 2-009 2 0,90
71 711703 Corpo valvolina 2 3,70
72 710385 Guarnizione OR 2-006 1 0,40
73 710572 Guarnizione OR 2-120 1 1,30
KITA 740821 Kit Anello anti estrusione 7,40
KITB 74000030 Kit Pistone pneumatico 29,40
KITC 740840 Kit Distanziale valvola 10,70
KITD 74000088 Kit Porta cono 31,10
KIT E 74000130 Kit Cilindro Oleodinamico 114,60
KITF 74000113 Kit Ammortizzatore 9,10
KITG 741702 Kit Piastrina 2,50
KITH 74000114 Kit Leva 10,10
KITM 74000116 Kit Raccordo posteriore 24,50
KITP 74000117 Kit Regolazione aspirazione 11,80
KITQ 74000119 Kit Guarnizioni 14,90
Manutenzione e riparazione
INDICE DELLE OPERAZIONI
  • Leggere PRIMA di guardare il video
  • 01 - Operazioni preliminari
  • 02 - Smontaggio raccordo posteriore
  • 03 - Smontaggio kit leva
  • 04 - Manutenzione gruppo pneumatico
  • 05 - Manutenzione del kit spoletta
  • 06 - Smontaggio impugnatura
  • 07 - Smontaggio gruppo oleodinanico
  • 08 - Manutenzione gruppo testa portacono
  • 09 - Manutenzione gruppo oleodinanico
  • 10 - Rimontaggio gruppo oleodinanico
  • 11 - Rimontaggio gruppo pneumatico
  • 12 - Rimontaggio kit leva
  • 13 - Rimontaggio raccordo posteriore
  • 14 - Operazioni finali
SERIE DI ATTREZZI SPECIALI FORNIBILI A RICHIESTA

RAC182

  • Loctite: n. 270 – n. 542
  • Grasso: panolin special grease 2
  • Serie chiavi commerciali aperte
  • Serie chiavi commerciali esagonali
  • Martello con terminale in gomma
  • Pinze
  • Pinze per seeger
  • Serie cacciaviti

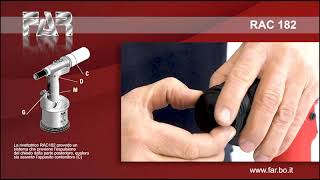

Istruzioni per uso

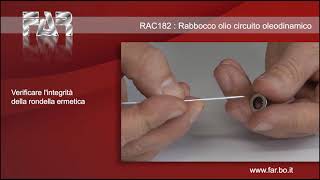

Istruzioni per il rabbocco dell’olio

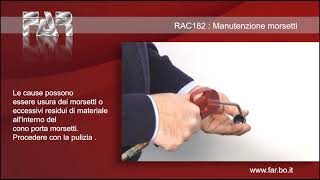

Istruzioni per la manutenzione dei morsetti

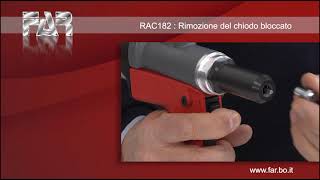

Rimozione del chiodo bloccato
