Nitownica stacjonarna pneumat do nitów

Kod 700669

Nitownice
Akcesoria
Części zamienne
Zdjęcia
Oźywienie

	Nity Standard	Nity specjalne	Multinox	Tamp	Farbolt	X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6

Nity standardowe Ø 6 tylko z aluminium.
Nitownica może być stosowana do nity wysoka wytrzymałość na przykład FarBolt lub podobnych, po zamocowaniu zestawu kod 74000090.
Nitownicy można używać z nitami wysokoobciążalnymi X/S Trifar, po zamontowaniu dyszy z kodem 71345652.

Sita maksymalna 12825 N.
Skok 22.5 mm.

Download Instrukcje obsługi

Kod	Opis	Ogladac
71345652	Dysza do nitu S-Trifar / X-Trifar ø 5,2
719007	Dysza przedłużana U1 do nitu ø 2,4 ÷ 3,2
719001	Dysza przedłużana U1 do nitu ø 3,5 / 4
719002	Dysza przedłużana U1 do nitu ø 4,8
719003	Dysza przedłużana U1 do nitu ø 6 ÷ 7,8
719008	Dysza przedłużana U2 do nitu ø 2,4 ÷ 3,2
719004	Dysza przedłużana U2 do nitu ø 3,5 / 4
719005	Dysza przedłużana U2 do nitu ø 5
719006	Dysza przedłużana U2 do nitu ø 6 ÷ 7,8
74000090	Zestaw do nitów wysokiej wytrzymałości

Eksportuj do Excela

Plz.	Kod	Opis	Ilość	Cena/1 €
01	717004	Dysza do nitu ø 4,8 Cu / stal	1	3,00
02	710843	Tuleja nośna dyszy	1	17,50
03	710300	Uszczelka OR 020	1	0,40
04	710859	Stożek obsadowy szczęki	1	18,50
05	71345507	Szczęka wysokiej jakości	3	7,50
06	710849	Rozwieracz szczęk	1	5,00
07	710853	Sprezyna	1	0,90
08H	710834	Tulejka zasysania	1	0,00
09	710102	Uszczelka OR 113	1	0,40
10H	710858	Obsada stożka	1	0,00
11H	710832	Przedłużka wyrzutu gwoździa	1	0,00
12	711630	Śruba TCCE M8 x 40 UNI 5931	1	1,00
14	71346401	Cylindra hydrauliczny	1	331,40
15	711609	Redukcja M/F-TRG 1713	1	4,40
16	71C00097	Złącze 1919001313	1	19,90
18	711364	Wspornik jednostki	1	71,20
19	710916	Uszczelka OR 2-015	1	0,90
20	710917	Uszczelka OR 2-118	1	1,50
21	710855	Tulejka uszczelki	1	10,70
22	710577	Uszczelka B-086055	1	12,60
23	710908	Podkładka	1	0,40
24	711974	Pierścień Seeger JV 22	1	1,10
25A	711973	Pierścień Seeger AV 16	1	0,00
26A	710845	Pierścień zatrzymujący uszczelkę	1	0,00
27	710901	Uszczelka B-102070	1	12,60
28A	710821	Pierścień przeciwekstruzyjny	1	0,00
29	712281	Tłok	1	56,40
30	711119	Sprężyna	1	7,70
31	711120	Sprężyna	1	7,90
32C	711401	Tulejka	1	0,00
33C	710186	Uszczelka OR 010	1	0,00
34	710850	Korek prowadnikowy sprężyny	1	18,50
35	710401	Podkładka	1	4,50
36	710838	Złącze wyjcia	1	3,80
37	717006	Dysza do nitu ø 2,4	1	3,00
38	717001	Dysza do nitu ø 2,4 ÷ 3,4	1	3,00
39	717002	Dysza do nitu ø 4	1	3,00
40	717003	Dysza do nitu ø 4,8 Al.	1	3,00
41	717005	Dysza do nitu ø 6 / 6,4	1	3,00
43	710554	Korek spustu	1	1,60
44	710555	Podkładka 400-004-4490	1	2,20
45	712026	Rura z rilsanu ø 5 x 3,5 x 2000	1	2,70
46	710818	Złącze pojemnika	1	6,50
47B	710819	Pojemnik na gwoździe	1	0,00
48B	711136	Przesyłacz powietrza	1	0,00
49	71C00099	Złącze 1501013130	1	3,30
50	711983	Złącze 6511 - ø 5 - M5	1	6,60
51	711068	Złącze 6520 - ø 5 - 1/8"	1	6,90
52	711823	Złącze NV 1/4" NPT-F	1	47,10
53	711824	Złącze NV 1/4" NPT-M	2	23,20
54	711073	Przewód wys.Ciśnienia mt 1,8	1	91,80
55	71C01518	Podkladka 400-023-4490	1	4,70

KITA

740821

Zestaw pierścień uszczelniający

7,40

Kod	Opis	Ilość
711973	Pierścień Seeger AV 16	1
710845	Pierścień zatrzymujący uszczelkę	1
710821	Pierścień przeciwekstruzyjny	1

KITB

740819

Zestaw z pojemnikiem na gwoździe

8,70

Kod	Opis	Ilość
710819	Pojemnik na gwoździe	1
711136	Przesyłacz powietrza	1

KITC

741401

Zestaw tulei krańcowej

4,90

Kod	Opis	Ilość
711401	Tulejka	1
710186	Uszczelka OR 010	1

KITH

740858

Zestaw obsady stożka

31,80

Kod	Opis	Ilość
710834	Tulejka zasysania	1
710858	Obsada stożka	1
710832	Przedłużka wyrzutu gwoździa	1

Eksportuj do Excela

Plz.	Kod	Opis	Ilość	Cena/1 €
01	711828	Nóżka	1	41,50
02F	711829	Śruba TSCE M6 x 20 UNI 5933	2	0,60
03F	710623	Nakrętka M 6 UNI 7473	2	0,60
04	710905	Pierścień Seeger 11 UNI 7437	1	0,40
05	711663	Korek 2611-1/4"	1	2,90
06	711660	Korek	1	45,10
07	710375	Uszczelka OR 2-131	2	1,60
08	711662	Wskaźnik oleju HFE.9	1	7,00
09	711664	Uszczelka OR 2-237	1	7,00
10	711656	Głowica cylindra	1	149,60
11	710211	Śruba TCCE M6 x 14 UNI 5931	6	0,40
12	711825	Złącze NPT 1300	1	4,40
13	711823	Złącze NV 1/4" NPT-F	1	47,10
15	711657	Prowadnica trzpienia	1	56,40
16	711827	Uszczelka TS-12-19-5,7 / L	1	7,10
17D	711065	Pierścień Sealing WRI 12	1	0,00
18D	711661	Uszczelka OR 2-135	1	0,00
19D	710572	Uszczelka OR 2-120	1	1,30
20	711050	Tulejka uszczelki	1	41,70
21	711066	Pierścień Sealing RSS 12-20	1	7,50
22	711053	Pierścień zatrzymujący uszczelkę	1	19,60
23	711068	Złącze 6520 - ø 5 - 1/8"	1	6,90
24	711658	Tulejka Booster	1	99,10
25	711655	Cylinder	1	358,60
26	711679	Uszczelka OR 2-339	1	6,80
27E	710912	Nakrętka M 10 x 6	1	4,40
28	711678	Tłok pneumatyczny	1	70,10
29E	710923	Uszczelka OR 012	1	0,40
30	711659	Trzon	1	118,20
31E	710829	Amortyzator	1	0,00
32	710931	Uszczelka OR 614	1	0,90
33	712268	Korek prowadnikowy sprężyny	1	5,80
34	711665	Tulejka zwężąna	1	19,20
35	710922	Uszczelka OR 018	2	0,40
36	712061	Podkładka	1	29,00
37G	710840	Przekładka zaworu	1	0,00
38G	710921	Uszczelka OR 2-115	3	1,50
39G	710823	Koszyczek	3	0,00
40	711997	Korek 2611-1/8"	1	1,90
41	711826	Złącze 2020 - 1/4"	1	6,80
42	711121	Redukcja 2521-1/4"-3/8"	1	6,00
43	711085	Tłumik SPL 3/8"	1	11,80
44G	711158	Sprężyna	1	0,90
45	710841	Zawór	1	10,90
46	710916	Uszczelka OR 2-015	1	0,90
47	710528	Uszczelka OR 008	1	0,40
48	710822	Tloczek zaworu	1	5,60
49	710258	Uszczelka OR 5-612	1	0,90
50	711067	Złącze 6520 - ø 8 - 1/4"	2	9,90
51	710969	Pojemnik oleju	1	3,00
52	712050	Śruba STCE M8 x 8 UNI 5923	1	0,40
54	711992	Rura z rilsanu ø 5 x 3 x 1200	1	2,70
55	711068	Złącze 6520 - ø 5 - 1/8"	1	6,90
56	711993	Rura z rilsanu ø 8 x 6 x 1200	1	2,70

KITD

741065

Zestaw uszczelek

7,20

Kod	Opis	Ilość
711065	Pierścień Sealing WRI 12	1
711661	Uszczelka OR 2-135	1
710572	Uszczelka OR 2-120	1

KITE

740829

Zestaw amortyzatora

7,10

Kod	Opis	Ilość
710912	Nakrętka M 10 x 6	1
710923	Uszczelka OR 012	1
710829	Amortyzator	1

KITF

741829

Zestaw śruby M 6

4,60

Kod	Opis	Ilość
711829	Śruba TSCE M6 x 20 UNI 5933	5
710623	Nakrętka M 6 UNI 7473	5

KITG

740840

Zestaw przekładka zaworu

10,70

Kod	Opis	Ilość
710840	Przekładka zaworu	1
710921	Uszczelka OR 2-115	3
710823	Koszyczek	3
711158	Sprężyna	1

Eksportuj do Excela

Plz.	Kod	Opis	Ilość	Cena/1 €
01	72A00060	Podstawa	1	39,50
02	712000	Rozdzielacz 151.33	2	35,40
03	716266	Złącze 6520 - ø 12 - 3/8"	2	11,80
04	711663	Korek 2611-1/4"	11	2,90
05	711999	Rozdzielacz 151.33	2	27,60
06	712013	Złącze 2501 - 1/4"	1	2,40
07	712235	Elektrozawór AF 2510	1	97,80
08	716231	Cewka DA 0051	3	21,50
10	71C00213	Złącze 1635.01 - 1/4"	2	4,00
11	710909	Złącze 2023 - 1/4"- 1/4"	2	7,70
12	71C00216	Pierścień uszczelniający 2661-1/4"	13	0,40
13	71C00215	Pierścień uszczelniający 2665-1/4"	2	1,00
14	710592	Tłumik 2 SFE 1/4"	1	6,30
15	710219	Tłumik 1 SEP 1/8"	1	5,70
16	71C00217	Zawór AF 2500	1	72,30
17	71C00218	Złącze 2511 - 1/4"- 1/8"	3	2,40
18	711997	Korek 2611-1/8"	10	1,90
19	716378	Złącze 6511 - ø 12 - 3/8"	1	6,50
20	711998	Korek 2611-3/8"	1	3,30
21	71C00191	Śruba TCCE M6 x 30 UNI 5931	4	0,60
22	716225	Elektrozawór AF 2510	1	99,00
23	712014	Złącze 2501 - 3/8"	1	2,90
24	711085	Tłumik SPL 3/8"	1	11,80
26	71C00372	Pierścień uszczelniający 2661-1/8"	10	0,50
27	71C00373	Pierścień uszczelniający 2661-3/8"	3	0,80

Eksportuj do Excela

Plz.	Kod	Opis	Ilość	Cena/1 €
01	72A00002	Złącze męskie 5-biegunowe z przewodem	1	0,00
02	72A00033	Zestaw przycisku podświetlanego reset	1	65,70
03	72A00054	Zestaw wspornikowy tablicy elektrycznej	1	73,80
04	74000006	Zestaw grzybkowego przycisku awaryjnego	1	95,90
05	74000019	Zestaw przycisku	1	42,90
06	74000008	Zestaw potrójnego pojemnika	1	45,80
07	74000011	Zestaw pojemnika do logo	1	131,40
08	71C00049	Wyłącznik B4MASK 52N1121	1	7,50
09	71C00201	Pedał startu 316.901	1	162,70
10	71C00195	Zasilacz	1	126,30
11	71C00200	Moduł Logo	1	272,80
12	71346152	Karta elektroniczna SD	1	13,90
13	72B00013	Tablica elektryczna	1	0,00

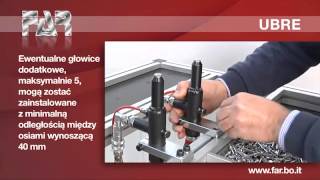

SYSTEM MONTAŻU SERYJNEGO NITÓW UBRE

PRZYKŁADY ZASTOSOWANIA UBRE
