KJ47

Nitownica pneumatyczno-hydrauliczna do nitonakrętek zjednym trzpieniem i głowicą, do wyboru spośród rozmiarów od M4 do M10. Całość w kartonowym opakowaniu.

KJ47
KJ47

EXTRA KJ47 - Nitownice hydrauliczno-pneumatyczna do nitonakrętek

KJ47 Remachadora oleoneumática para tuercas remachables en estuche de plástico con tirantes y cabezas M4 ÷ M10

Kod 705116

KJ47

M Aluminium Stal Stal Inox Nitotrzpienie stalowe
M4
M5
M6
M8
M10
Nitownica hydropneumatyczna do wkładek gwintowanych z pneumatyczną regulacją mocy
Dost pne od Wrzesień 2024
Na życzenie trzpienie i głowice dostępne w calach.

Instrukcje dotyczące konserwacji są dostępne w sekcji Oźywienie.
Sita maksymalna 24000 N.
Skok 7 mm.

Download Instrukcje obsługi KJ47 Instrukcje obsługi nitownic
KJ47
Kod Opis Ogladac
71346792 Kolnierza M 5 do montażu nitotrzpieni Do mocowania nitotrzpieni za pomocą nitownicy ręcznej (KJ46)
71346793 Kolnierza M 6 do montażu nitotrzpieni Do mocowania nitotrzpieni za pomocą nitownicy ręcznej (KJ46)
71346794 Kolnierza M 8 do montażu nitotrzpieni Do mocowania nitotrzpieni za pomocą nitownicy ręcznej (KJ46)
71346778 Korek M 5 do montażu nitotrzpieni Do mocowania nitotrzpieni za pomocą nitownicy ręcznej (KJ46)
71346779 Korek M 6 do montażu nitotrzpieni Do mocowania nitotrzpieni za pomocą nitownicy ręcznej (KJ46)
71346780 Korek M 8 do montażu nitotrzpieni Do mocowania nitotrzpieni za pomocą nitownicy ręcznej (KJ46)
Eksportuj do Excela Eksportuj do Excela
Plz. Kod Opis Ilość Cena/1 €
01 71346790 Kolnierza M8 1 31,90
02 71346775 Korek M8 1 17,20
03 71346791 Kolnierza M10 1 31,90
04 71346776 Korek M10 1 17,20
05 71346789 Kolnierza M6 1 31,90
06 71346774 Korek M6 1 17,20
07 71346788 Kolnierza M5 1 31,90
08 71346773 Korek M5 1 17,20
09 71346787 Kolnierza M4 1 31,90
10 71346772 Korek M4 1 17,20
11 710876 Kolek rozlaczania ciegna 1 3,60
12 72A00053 Zespół pojemnik oleju 1 14,70
13 712225 Klucz imbusowy 4 mm 1 2,50
KIT A 74000121 Zestaw uszczelek 61,80
Kod Opis Ilość
71C00697 Uszczelka OR 5-256 1
710925 Uszczelka OR 027 1
71C00295 Pierścień Parbak 8-028 1
71C00296 Uszczelka OR 5-670 1
711062 Uszczelka OR 2-126 1
710244 Uszczelka OR 2-130 1
713275 Uszczelka OR 2-122 1
713390 Uszczelka OR 2-007 2
710258 Uszczelka OR 5-612 1
71C00529 Uszczelka XR 008 PP180 B 1
711338 Uszczelka OR 2-003 2
710918 Uszczelka OR 2-005 2
716060 Uszczelka OR 2-010 4
713394 Uszczelka OR 2-106 1
710528 Uszczelka OR 008 1
710376 Uszczelka OR 2-009 2
710572 Uszczelka OR 2-120 1
710385 Uszczelka OR 2-006 2
713271 Uszczelka OR 2-014 2
71C00355 Uszczelka OR 1,78 x 8,73 1
71C00356 Uszczelka OR 1,78 x 7,66 1
710916 Uszczelka OR 2-015 1
710528 Uszczelka OR 008 1
710258 Uszczelka OR 5-612 1
710922 Uszczelka OR 018 2
71C00697 Uszczelka OR 5-256 3
711339 Uszczelka OR 2-129 1
710823 Koszyczek 3
71C01782 Uszczelka OR 2-117 1
71C01132 UszczelkaOR 2-123 1
716209 Uszczelka OR 5-243 1
713398 Uszczelka OR 2-340 1
710593 Uszczelka OR 2-153 1
710350 Uszczelka OR 2-109 4
710427 Uszczelka OR 013 1
711378 Uszczelka OR 2-011 1
710594 Uszczelka OR 2-012 1
712314 Uszczelka OR 2-107 1
713271 Uszczelka OR 2-014 2
71C00356 Uszczelka OR 1,78 x 7,66 1
71C00355 Uszczelka OR 1,78 x 8,73 1
710528 Uszczelka OR 008 1
710258 Uszczelka OR 5-612 1
710921 Uszczelka OR 2-115 1
KIT Q 74000122 Zestaw oledynamiczny 42,80
Kod Opis Ilość
711722 Uszczelka B-094063-B / NEI 1
713389 Uszczelka 157118-B / NEO 1
71346560 Uszczelka TTS 16x21x5,7 2
Eksportuj do Excela Eksportuj do Excela
Plz. Kod Opis Ilość Cena/1 €
01 71346743 Nasadka pierścieniowa 1 8,50
02 71346712 Tulejka 1 47,00
03 71346713 Tulejka nosna Korek 1 18,30
04 71346741 Korpus 1 24,50
05 71346708 Wał 1 15,60
06 71345516 Sprężyna 1 1,60
07 71346707 Nakrętka 1 9,00
08 710555 Podkładka 400-004-4490 1 2,20
09 713405 Śruba TBCE M6 x 10 ISO 7380 1 0,30
10Q 711722 Uszczelka B-094063-B / NEI 1 14,00
11 713402 Pierścień Seeger JV 25 1 1,50
12A 71C00697 Uszczelka OR 5-256 1 1,10
13A 710925 Uszczelka OR 027 1 0,90
14 71345261 Kołnierz 1 7,00
15A 71C00295 Pierścień Parbak 8-028 1 4,20
16A 71C00296 Uszczelka OR 5-670 1 2,40
17 71345258 Osłona 1 68,70
18Q 713389 Uszczelka 157118-B / NEO 1 12,70
19A 711062 Uszczelka OR 2-126 1 1,60
20 71345264 Tłok oleodynamiczny 1 136,30
21 71345260 Nasadka pierścieniowa 1 10,90
22A 710244 Uszczelka OR 2-130 1 2,00
23A 713275 Uszczelka OR 2-122 1 1,50
24 72A00125 Silnik Pneumatyczny F001 1 830,10
25 713308 Korek 2 2,40
26A 713390 Uszczelka OR 2-007 2 0,90
27 72A00007 Króciec powietrza 1 6,90
28 716150 Śruba TSCE M4 x 12 UNI 5933 2 0,30
29 72A00188 Zespół zaworu kontrolnego 1 84,50
30G 713158 Uszczelniacz 1 0,00
31G 71345174 Uszczelniacz dx 1 0,00
32A 710258 Uszczelka OR 5-612 1 0,90
33A 71C00529 Uszczelka XR 008 PP180 B 1 2,90
34 713406 Śruba TSCE M4 x 25 UNI 5933 1 0,30
35 716198 Śruba TCCE M4 x 12 UNI 5931 1 0,30
36 72000359 Osłona silnika 1 11,20
37G 710319 Śruba STCE.M5 x 5 UNI 5923 1 0,40
KIT B 74000123 Zestaw zlacza Korek 14,00
KIT C 74000124 Zestaw cylinder oleodynamiczny 152,50
KIT D 74000025 Zestaw zawiesia 4,90
KIT E 74000021 Zespół tłumika 8,30
KIT F 74000029 Zestaw osi tłoka 17,00
KIT G 74000073 Zespół przepustnicy 7,80
Kod Opis Ilość
713158 Uszczelniacz 1
71345174 Uszczelniacz dx 1
Eksportuj do Excela Eksportuj do Excela
Plz. Kod Opis Ilość Cena/1 €
01AHI 711338 Uszczelka OR 2-003 2 0,90
02AHI 710918 Uszczelka OR 2-005 2 0,90
03AHI 716060 Uszczelka OR 2-010 4 0,90
04 713401 Waleczek NRB ø 3 x 19.8 1 0,40
05 71345648 Przycisk 1 5,00
06 71345649 Przycisk wykręcania 1 2,10
07A 713394 Uszczelka OR 2-106 1 0,90
08AM 710528 Uszczelka OR 008 1 0,40
09AM 710376 Uszczelka OR 2-009 2 0,90
10AM 710572 Uszczelka OR 2-120 1 1,30
11AM 710385 Uszczelka OR 2-006 2 0,40
KIT H 74000033 Zestaw górnego tłoku 11,50
KIT I 74000034 Zestaw dolnego tłoku 10,00
KIT L 74000035 Zestaw Płytka blokująca 4,90
KIT M 74000125 Zestaw serwisowy rekojesci 96,70
Eksportuj do Excela Eksportuj do Excela
Plz. Kod Opis Ilość Cena/1 €
01 713434 Pierścień Seeger 11 UNI 7435 1 0,30
02 72000624 Złącze kołnierzowe 1 0,00
03 72A00028 Zespół złącza powietrza 1/4" 1 6,90
04A 713271 Uszczelka OR 2-014 2 1,00
05 71C01750 Gwóźdź 3,5x0,7 gwóźdź Gwóźdź Gwóźdź Gwóźdź 3 1,30
06A 71C00355 Uszczelka OR 1,78 x 8,73 1 0,90
07A 71C00356 Uszczelka OR 1,78 x 7,66 1 0,90
08 72000363 Korpus 1 56,30
09 71C01022 Korek 1/4" 1 2,00
10 711259 Korek serwisowy 1 1,80
11 712117 Podkładka zatrzymania sprężyny 1 1,50
12 710841 Zawór 1 10,90
13A 710916 Uszczelka OR 2-015 1 0,90
14A 710528 Uszczelka OR 008 1 0,40
15A 710258 Uszczelka OR 5-612 1 0,90
16 710822 Tloczek zaworu 1 5,60
17 710905 Pierścień Seeger 11 UNI 7437 1 0,40
18A 710922 Uszczelka OR 018 2 0,40
19 712268 Korek prowadnikowy sprężyny 1 5,80
20AP 710921 Uszczelka OR 2-115 3 1,50
21 710402 Pierścień Seeger 22 UNI 7437 1 0,40
22A 711339 Uszczelka OR 2-129 1 2,40
23AP 710823 Koszyczek 2 0,00
24 71346470 Tłumik 1 4,90
25 72000522 Siłownik pneumatyczny 1 99,40
26 71346718 Prowadnica trzpienia 1 25,60
27 71346719 Rura ø 8 x 7 1 2,30
28 71346717 Trzon 1 50,10
29 71346716 Złącze 1 15,60
30 71346715 Nakrętka M22 X 1 1 4,00
31 72000405 Dno cylindra 1 53,10
32 71C01644 Grzałka CLR 1/8" PR03 1 47,80
33 71C01296 Pierścień Seeger 100 UNI 7437 1 3,70
34 71346084 Denko ochronne 1 8,10
35AI 71C01782 Uszczelka OR 2-117 1 0,50
36Q 71346560 Uszczelka TTS 16x21x5,7 2 15,20
37AI 71C01132 UszczelkaOR 2-123 1 1,40
38AI 716209 Uszczelka OR 5-243 1 2,70
39AN 713398 Uszczelka OR 2-340 1 6,60
40A 710593 Uszczelka OR 2-153 1 3,30
41AN 710350 Uszczelka OR 2-109 2 1,00
42 71C01674 Manometry 1 43,50
43A 710427 Uszczelka OR 013 1 0,40
44A 711378 Uszczelka OR 2-011 1 0,90
45A 710594 Uszczelka OR 2-012 1 0,90
46A 712314 Uszczelka OR 2-107 1 0,90
47 71346721 Pokrywa 1 0,00
KIT N 74000030 Zestaw tlok pneumatyczny 29,40
KIT O 74000126 Zestaw zaworu 13,40
KIT P 740840 Zestaw przekładka zaworu 10,70
KIT R 74000127 Zestaw kołka 20,10
KIT S 74000129 Zestaw tulei do manometru 14,00
Eksportuj do Excela Eksportuj do Excela
Plz. Kod Opis Ilość Cena/1 €
01 71C00764 Łożysko 61801 1 42,80
02 71345645 Krzyżak satelitów krańcowy 1 111,20
03 71345644 Satelita 3 61,80
04 71345643 Kolo koronowe 1 66,70
05 71345642 Podkladka 1 14,60
06 71C00763 Łożysko AY7-ZZ 1 9,20
07 71345640 Złącze 1 105,00
08 71C00761 Kolek sprezysty ø 1,5 x 10 UNI 6875 2 1,10
09 71345639 Skrzydełko 5 11,20
10 71345638 Wirnik 1 182,30
11 71345637 Korpus zewnetrzny 1 179,70
12 71345641 Tarcza tylna 1 69,90
13 713037 Waleczek ø 2 x 9,8 1 1,10
14 71C00762 Łożysko 695-ZZ 1 10,10
A 72A00125 Silnik Pneumatyczny F001 830,10
Maintenance and repair
INDEX OF THE DISPLAYED OPERATIONS
  • Read BEFORE watching the video
  • 01 - Preliminary operations
  • 02 - Air-connector disassembly
  • 03 - Pneumatic motor maintenance
  • 04 - Traction unit maintenance
  • 05 - Disassembly of the pneumatic unit
  • 06 - Oil-dynamic unit maintenance
  • 07 - Disassembly and maintenance of hangrip unit
  • 08 - Oil-dynamic unit reassembly
  • 09 - Refitting the pneumatic motor and hangrip unit
  • 10 - Maintenance of the coil kit
  • 11 - Maintenance of the cylinder bottom
  • 12 - Re-assembly of the pneumatic unit
  • 13 - Re-assembly of the traction unit
  • 14 - Final operations


SET OF SPECIAL TOOLS SUPPLIED ON REQUEST NECESSARY MATERIAL FOR REPAIR WORKS
kj46
  • Loctite: N. 270 - N. 542
  • Grease: Panolin special Grease 2
  • Set of commercial adjustable wrenches
  • Set of commercial allen wrenches
  • Rubber coated hammer
  • Pliers
  • Pliers for seeger rings
  • Set of screwdrivers

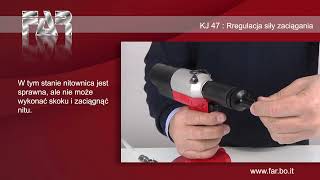

REGULACJA SIŁY ZACIĄGANIA

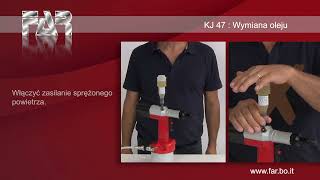

WYMIANA OLEJU

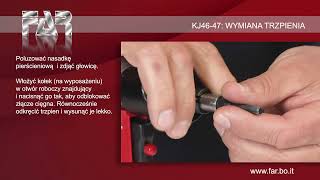

YMIANA TRZPIENIA

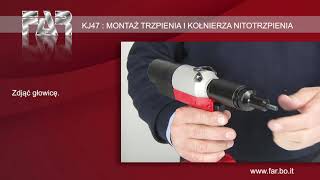

MONTAZ TRZPIENIA I KOLNIERZA NITOTRZPIENIA
