RAC 182 - Nitownice hydrauliczno-pneumatyczna do nitów zrywalnych

Kod 700182

RAC 182
RAC 182

NITOWNICA PNEUMATYCZNO-HYDRAULICZNA

z systemem zabezpieczającym w zakresie odzysku uciętego gwoździa. Przeznaczona do montowania standardowych nitów aluminiowych od 2,4 do 6 mm (6 mm tylko aluminiowe) oraz nitów wysokowytrzymałych o średnicy do 4,8 mm.
Lekka i ergonomiczna nitownica.
Nity Standard Nity specjalne Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Nity standardowe Ø 6 tylko z aluminium.
Nitownica może być stosowana do nity wysoka wytrzymałość na przykład FarBolt lub podobnych, po zamocowaniu zestawu kod 74000090.
Nitownicy można używać z nitami wysokoobciążalnymi X/S Trifar, po zamontowaniu dyszy z kodem 71345652.

Instrukcje dotyczące konserwacji są dostępne w sekcji Oźywienie.
Sita maksymalna 10500 N.
Skok 20,5 mm.
Download Instrukcje obsługi RAC182 Instrukcje obsługi nitownic
Jaka dysza jest odpowiednia dla danego nitu? Jaka dysza jest odpowiednia dla danego nitu?
Kod Opis Ogladac
71345652 Dysza do nitu S-Trifar / X-Trifar ø 5,2 FAR
719007 Dysza przedłużana U1 do nitu ø 2,4 ÷ 3,2 Przedłużane dysze U1
719001 Dysza przedłużana U1 do nitu ø 3,5 / 4 Przedłużane dysze U1
719002 Dysza przedłużana U1 do nitu ø 4,8 Przedłużane dysze U1
719003 Dysza przedłużana U1 do nitu ø 6 ÷ 7,8 Przedłużane dysze U1
719008 Dysza przedłużana U2 do nitu ø 2,4 ÷ 3,2 Przedłużane dysze U2
719004 Dysza przedłużana U2 do nitu ø 3,5 / 4 Przedłużane dysze U2
719005 Dysza przedłużana U2 do nitu ø 5 Przedłużane dysze U2
719006 Dysza przedłużana U2 do nitu ø 6 ÷ 7,8 Przedłużane dysze U2
72000552 Głowa wydłużona o zmniejszonym przekroju 35 mm Głowice wydłużane o zredukowanym przekroju
72000553 Głowa wydłużona o zmniejszonym przekroju 60 mm Głowice wydłużane o zredukowanym przekroju
705023 Głowica kątowa Głowica kątowa
721314 Głowice wydłużane 130 mm Przedłużane głowice
720973 Głowice wydłużane 210 mm Przedłużane głowice
74000090 Zestaw do nitów wysokiej wytrzymałości FAR
Eksportuj do Excela Eksportuj do Excela
Plz. Kod Opis Ilość Cena/1 €
1 72000322 Rekojesci 1 29,60
2 72000364 Korpus wewnetrzny 1 57,60
3 711259 Korek serwisowy 1 1,80
4 712117 Podkładka zatrzymania sprężyny 1 1,50
5 710841 Zawór 1 10,90
6 710916 Uszczelka OR 2-015 1 0,90
7 713390 Uszczelka OR 2-007 2 0,90
8 72000457 Siłownik pneumatyczny 1 99,40
10 711730 Uszczelka OR 2-119 1 1,70
11 71346103 Tłok oleodynamiczny 1 57,90
12 710917 Uszczelka OR 2-118 1 1,50
13 711974 Pierścień Seeger JV 22 1 1,10
14 710901 Uszczelka B-102070 1 12,60
15 710908 Podkładka 1 0,40
16 71C01698 Uszczelka B-086055(B/NEI) 1 9,10
17 71346101 Złącze przednia 1 30,40
18 710300 Uszczelka OR 020 1 0,40
19 710579 Uszczelka OR 2-113 1 1,00
20 711729 Uszczelka OR 2-024 1 0,60
21 710102 Uszczelka OR 113 1 0,40
22 710859 Stożek obsadowy szczęki 1 18,50
23 71C01736 Podkładka 400-006-4490 1 2,00
24 71C01278 Śruba TBCE M6 x 6 ISO 7380 1 0,90
25 71346060 Tuleja nosna dyszy 1 27,70
26 717004 Dysza do nitu ø 4,8 Cu / stal 1 3,00
27 710853 Sprezyna 1 0,90
28 710849 Rozwieracz szczęk 1 5,00
29 71345507 Szczęka wysokiej jakości 3 7,50
30 710003 Uszczelka OR 5-052 2 0,90
31 72000530 Pojemnik na gwoździe 1 8,60
32 711336 Uszczelka OR 2-114 2 0,90
33 711357 Klucz na wyposażeniu 1 4,50
34 71346455 Tuleja 1 7,20
35 71346453 Trzon 1 34,20
36 71346470 Tłumik 1 4,90
37 710528 Uszczelka OR 008 1 0,40
38 71346452 Prowadnica trzpienia 1 20,90
39 71C01297 Uszczelka OR 2-043 1 1,60
40 71C01296 Pierścień Seeger 100 UNI 7437 1 3,70
41 71346085 Denko 1 17,40
42 71346469 Rura ø 8 x 7 1 2,20
43 711339 Uszczelka OR 2-129 1 2,40
44 71346084 Denko ochronne 1 8,10
45 716377 Złącze 6522 - ø 10 - 1/4" 1 9,20
46 71C01022 Korek 1/4" 1 2,00
47 71346107 Hak balansera 1 4,70
48 711732 Uszczelka OR 2-118 1 1,70
49 710258 Uszczelka OR 5-612 1 0,90
50 710350 Uszczelka OR 2-109 4 1,00
51 717001 Dysza do nitu ø 2,4 ÷ 3,4 1 3,00
52 717002 Dysza do nitu ø 4 1 3,00
53 717003 Dysza do nitu ø 4,8 Al. 1 3,00
54 717005 Dysza do nitu ø 6 / 6,4 1 3,00
55 717006 Dysza do nitu ø 2,4 1 3,00
56 72A00053 Zespół pojemnik oleju 1 14,70
57 712329 Redukcja 1 3,90
58 71345212 Deflektor gwozdzia 1 4,30
60 71C01496 Uszczelka OR 3 x 2 3 0,30
61 710822 Tloczek zaworu 1 5,60
62 710905 Pierścień Seeger 11 UNI 7437 1 0,40
63 710922 Uszczelka OR 018 2 0,40
64 712268 Korek prowadnikowy sprężyny 1 5,80
65 710402 Pierścień Seeger 22 UNI 7437 1 0,40
66 710837 Śruba TE M9 x 20 1 2,00
67 710918 Uszczelka OR 2-005 2 0,90
68 711704 Tloczek zaworu 2 7,00
69 710919 Uszczelka OR 2-004 2 0,90
70 710376 Uszczelka OR 2-009 2 0,90
71 711703 Korpus zaworku 2 3,70
72 710385 Uszczelka OR 2-006 1 0,40
73 710572 Uszczelka OR 2-120 1 1,30
KITA 740821 Zestaw pierścień uszczelniający 7,40
KITB 74000030 Zestaw tlok pneumatyczny 29,40
KITC 740840 Zestaw przekładka zaworu 10,70
KITD 74000088 Zestaw obsady stożka 31,10
KIT E 74000130 Zestaw cylinder oleodynamiczny 114,60
KITF 74000113 Zestaw amortyzatora 9,10
KITG 741702 Zestaw plytki 2,50
KITH 74000114 Zestaw dźwigni 10,10
KITM 74000116 Zestaw Króciec tylny 24,50
KITP 74000117 Zestaw regulacja zasysania 11,80
KITQ 74000119 Zestaw uszczelek 14,90

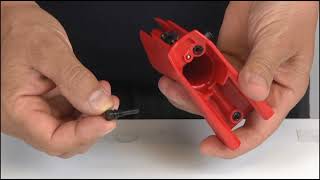

Maintenance and repair
INDEX OF THE DISPLAYED OPERATIONS
  • Read BEFORE watching the video
  • 01 - Preliminary operations
  • 02 - Disassembly of rear connector
  • 03 - Lever kit disassembly
  • 04 - Maintenance of the pneumatic unit
  • 05 - Maintenance of the coil kit
  • 06 - Disassembly of hangrip unit
  • 07 - Disassembly of the hydraulic unit
  • 08 - Maintenance of the Cone holder
  • 09 - Maintenance of the hydraulic unit
  • 10 - Re-assembly of the hydraulic unit
  • 11 - Re-assembly of the pneumatic unit
  • 12 - Lever kit reassembly
  • 13 - Re-assembly of rear connector
  • 14 - Final operations
SET OF SPECIAL TOOLS SUPPLIED ON REQUEST

RAC182

  • Loctite: n. 270 – n. 542
  • Grease: panolin special grease 2
  • Set of commercial adjustable wrenches
  • Set of commercial allen wrenches
  • Rubber coated hammer
  • Pliers
  • Pliers for seeger rings
  • Set of screwdrivers

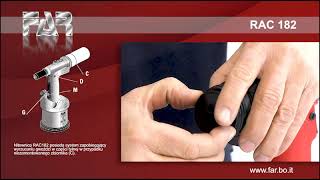

Instrukcja obslugi

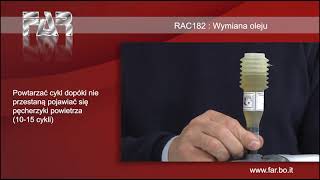

Instrukcje na temat uzupełniania oleju

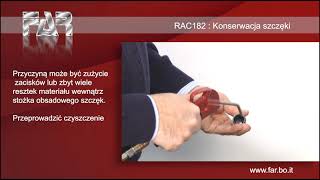

Instrukcje konserwacji szczęk

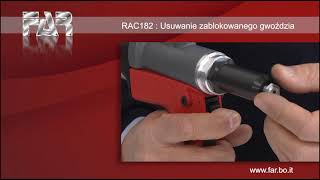

Problem zablokowanego gwoździa
