Единица Полная Электронная База для Заклепок

Кодекс 700669

Электронная база для заклепок UBRE
Электронная база для заклепок UBRE
Заклепки Standard Многоступенчатые заклёпки Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Стандартные заклепки Ø 6 Только алюминий.
Заклёпывающий аппарат может использоваться с Усиленные заклёпками FarBolt и схожих, установив комплект, код 74000090.
Заклепочник может быть использован для высокоэффективных заклепок X/S Trifar, предварительно установив сопло код. 71345652.

Максимальное усилие 12825 N.
ХОД 22.5 mm.
Скачать Руководство по использованию UBRE Руководство по использованию и уходу
Код Описание осматривать
74000090 Высокопроизводительная заклёпочная система FAR
71345652 Насадка для заклёпок диаметром S-Trifar / X-Trifar ø 5,2 FAR
719007 Удлиненные сопла U1 ø 2,4 ÷ 3,2 Удлиненные сопла U1
719001 Удлиненные сопла U1 ø 3,5 / 4 Удлиненные сопла U1
719002 Удлиненные сопла U1 ø 4,8 Удлиненные сопла U1
719003 Удлиненные сопла U1 ø 6 ÷ 7,8 Удлиненные сопла U1
719008 Удлиненные сопла U2 ø 2,4 ÷ 3,2 Удлиненные сопла U2
719004 Удлиненные сопла U2 ø 3,5 / 4 Удлиненные сопла U2
719005 Удлиненные сопла U2 ø 5 Удлиненные сопла U2
719006 Удлиненные сопла U2 ø 6 ÷ 7,8 Удлиненные сопла U2
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01 717004 Насадка для заклёпок диаметром 4,8 Медь / Сталь 1 3,00
02 710843 Патрон 1 17,50
03 710300 Уплотнительное кольцо OR 020 1 0,40
04 710859 Конус для зажимов 1 18,50
05 71345507 Кулачки 3 7,50
06 710849 Распорная втулка 1 5,00
07 710853 Пружина 1 0,90
08H 710834 Втулка 1 0,00
09 710102 Уплотнительное кольцо OR 113 1 0,40
10H 710858 Держатель патрона 1 0,00
11H 710832 Удлинитель выталкивателя 1 0,00
12 711630 Винт TCCE M8 x 40 UNI 5931 1 1,00
14 71346401 Гидродинамический цилиндр 1 331,40
15 711609 Понижающий переходник M/F-TRG 1713 1 4,40
16 71C00097 фитинг 1919001313 1 19,90
18 711364 Держатель устройства 1 71,20
19 710916 Уплотнительное кольцо OR 2-015 1 0,90
20 710917 Уплотнительное кольцо OR 2-118 1 1,50
21 710855 Втулка для уплотнительного кольца 1 10,70
22 710577 Уплотнительное кольцо B-086055 1 12,60
23 710908 Шайба 1 0,40
24 711974 Стопорное кольцо JV 22 1 1,10
25A 711973 Стопорное кольцо AV 16 1 0,00
26A 710845 Стопорное кольцо прокладка 1 0,00
27 710901 Уплотнительное кольцо B-102070 1 12,60
28A 710821 Кольцо 1 0,00
29 712281 Поршень 1 56,40
30 711119 Пружина 1 7,70
31 711120 Пружина 1 7,90
32C 711401 Втулка 1 0,00
33C 710186 Уплотнительное кольцо OR 010 1 0,00
34 710850 Крышка 1 18,50
35 710401 Шайба 1 4,50
36 710838 фитинг 1 3,80
37 717006 Насадка для заклёпок диаметром 2,4 1 3,00
38 717001 Насадка для заклёпок диаметром от 2,4 до 3,4 1 3,00
39 717002 Насадка для заклёпок диаметром 4 1 3,00
40 717003 Насадка для заклёпок диаметром 4,8 Ал. 1 3,00
41 717005 Насадка для заклёпок диаметром 6 / 6,4 1 3,00
43 710554 Крышка 1 1,60
44 710555 Шайба 400-004-4490 1 2,20
45 712026 Труба Rilsan ø 5 x 3,5 x 2000 1 2,70
46 710818 фитинг 1 6,50
47B 710819 Приёмник хвостов заклёпок 1 0,00
48B 711136 Эжектор 1 0,00
49 71C00099 фитинг 1501013130 1 3,30
50 711983 фитинг 6511 - ø 5 - M5 1 6,60
51 711068 фитинг 6520 - ø 5 - 1/8" 1 6,90
52 711823 фитинг NV 1/4" NPT-F 1 47,10
53 711824 фитинг NV 1/4" NPT-M 2 23,20
54 711073 Шланг высокого давления mt 1,8 1 91,80
55 71C01518 Шайба 400-023-4490 1 4,70
KITA 740821 Комплект Кольцо 7,40
Код Описание Кол-во
711973 Стопорное кольцо AV 16 1
710845 Стопорное кольцо прокладка 1
710821 Кольцо 1
KITB 740819 Комплект приемника стержней заклёпок 8,70
Код Описание Кол-во
710819 Приёмник хвостов заклёпок 1
711136 Эжектор 1
KITC 741401 Комплект втулки 4,90
Код Описание Кол-во
711401 Втулка 1
710186 Уплотнительное кольцо OR 010 1
KITH 740858 Кит Держатель патрона 31,80
Код Описание Кол-во
710834 Втулка 1
710858 Держатель патрона 1
710832 Удлинитель выталкивателя 1
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01 711828 Фосфатированная ножка 1 41,50
02F 711829 Винт TSCE M6 x 20 UNI 5933 2 0,60
03F 710623 Гайка M 6 UNI 7473 2 0,60
04 710905 Стопорное кольцо 11 UNI 7437 1 0,40
05 711663 Крышка 2611-1/4" 1 2,90
06 711660 Крышка 1 45,10
07 710375 Уплотнительное кольцо OR 2-131 2 1,60
08 711662 Yровень масла HFE.9 1 7,00
09 711664 Уплотнительное кольцо OR 2-237 1 7,00
10 711656 Головка цилиндра 1 149,60
11 710211 Винт TCCE M6 x 14 UNI 5931 6 0,40
12 711825 фитинг NPT 1300 1 4,40
13 711823 фитинг NV 1/4" NPT-F 1 47,10
15 711657 Направляющая стержня 1 56,40
16 711827 Уплотнительное кольцо TS-12-19-5,7 / L 1 7,10
17D 711065 Кольцо Sealing WRI 12 1 0,00
18D 711661 Уплотнительное кольцо OR 2-135 1 1,50
19D 710572 Уплотнительное кольцо OR 2-120 1 1,30
20 711050 Втулка для уплотнительного кольца 1 41,70
21 711066 Кольцо Sealing RSS 12-20 1 7,50
22 711053 Стопорное кольцо прокладка 1 19,60
23 711068 фитинг 6520 - ø 5 - 1/8" 1 6,90
24 711658 блока цилиндра 1 99,10
25 711655 Цилиндр 1 358,60
26 711679 Уплотнительное кольцо OR 2-339 1 6,80
27E 710912 Гайка M 10 x 6 1 4,40
28 711678 Пневматический поршень 1 70,10
29E 710923 Уплотнительное кольцо OR 012 1 0,40
30 711659 Стержень 1 118,20
31E 710829 Амортизатор 1 0,00
32 710931 Уплотнительное кольцо OR 614 1 0,90
33 712268 Крышка 1 5,80
34 711665 Крышка клапана 1 19,20
35 710922 Уплотнительное кольцо OR 018 2 0,40
36 712061 Шайба 1 29,00
37G 710840 Втулка 1 0,00
38G 710921 Уплотнительное кольцо OR 2-115 3 1,50
39G 710823 Кожух 3 0,00
40 711997 Крышка 2611-1/8" 1 1,90
41 711826 фитинг 2020 - 1/4" 1 6,80
42 711121 Понижающий переходник 2521-1/4"-3/8" 1 6,00
43 711085 Глушитель SPL 3/8" 1 11,80
44G 711158 Пружина 1 0,90
45 710841 клапан 1 10,90
46 710916 Уплотнительное кольцо OR 2-015 1 0,90
47 710528 Уплотнительное кольцо OR 008 1 0,40
48 710822 Поршень 1 5,60
49 710258 Уплотнительное кольцо OR 5-612 1 0,90
50 711067 фитинг 6520 - ø 8 - 1/4" 2 9,90
51 710969 Коробка 1 3,00
52 712050 Винт STCE M8 x 8 UNI 5923 1 0,40
54 711992 Труба Rilsan ø 5 x 3 x 1200 1 2,70
55 711068 фитинг 6520 - ø 5 - 1/8" 1 6,90
56 711993 Труба Rilsan ø 8 x 6 x 1200 1 2,70
KITD 741065 Комплект – Уплотнительные кольца 7,20
Код Описание Кол-во
711065 Кольцо Sealing WRI 12 1
711661 Уплотнительное кольцо OR 2-135 1
710572 Уплотнительное кольцо OR 2-120 1
KITE 740829 Комплект – Амортизатор 7,10
Код Описание Кол-во
710912 Гайка M 10 x 6 1
710923 Уплотнительное кольцо OR 012 1
710829 Амортизатор 1
KITF 741829 Винт M 6 kit 4,60
Код Описание Кол-во
711829 Винт TSCE M6 x 20 UNI 5933 5
710623 Гайка M 6 UNI 7473 5
KITG 740840 Комплект bтулка 10,70
Код Описание Кол-во
710840 Втулка 1
710921 Уплотнительное кольцо OR 2-115 3
710823 Кожух 3
711158 Пружина 1
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01 72A00060 Основание 1 39,50
02 712000 Распределительный механизм 151.33 2 35,40
03 716266 фитинг 6520 - ø 12 - 3/8" 2 11,80
04 711663 Крышка 2611-1/4" 11 2,90
05 711999 Распределительный механизм 151.33 2 27,60
06 712013 фитинг 2501 - 1/4" 1 2,40
07 712235 Электромагнитный клапан AF 2510 1 97,80
08 716231 Катушка DA 0051 3 0,00
10 71C00213 фитинг 1635.01 - 1/4" 2 4,00
11 710909 фитинг 2023 - 1/4"- 1/4" 2 7,70
12 71C00216 Кольцо 2661-1/4" 13 0,40
13 71C00215 Кольцо 2665-1/4" 2 1,00
14 710592 Глушитель 2 SFE 1/4" 1 6,30
15 710219 Глушитель 1 SEP 1/8" 1 5,70
16 71C00217 клапана AF 2500 1 72,30
17 71C00218 фитинг 2511 - 1/4"- 1/8" 3 2,40
18 711997 Крышка 2611-1/8" 10 1,90
19 716378 фитинг 6511 - ø 12 - 3/8" 1 6,50
20 711998 Крышка 2611-3/8" 1 3,30
21 71C00191 Винт TCCE M6 x 30 UNI 5931 4 0,60
22 716225 Электромагнитный клапан AF 2510 1 99,00
23 712014 фитинг 2501 - 3/8" 1 2,90
24 711085 Глушитель SPL 3/8" 1 11,80
26 71C00372 Кольцо 2661-1/8" 10 0,50
27 71C00373 Кольцо 2661-3/8" 3 0,80
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01 72A00002 Штыревой разъём 5-контактный с кабелем 1 0,00
02 72A00033 Конструкция кнопки с подсветкой reset 1 0,00
03 72A00054 Конструкция опоры электрощита 1 0,00
04 74000006 Комплект аварийной грибовидной кнопки 1 95,90
05 74000019 Комплект Кнопка 1 42,90
06 74000008 Комплект тройного контейнера 1 45,80
07 74000011 Комплект контейнера для логотипа 1 131,40
08 71C00049 Выключатель B4MASK 52N1121 1 7,50
09 71C00201 Педальный старт 316.901 1 162,70
10 71C00195 Питатель 1 126,30
11 71C00200 Блок логотипа 1 272,80
12 71346152 Электронная плата SD 1 13,90
13 72B00013 Электрощит 1 0,00
Голова в сборе Панели Электрооборудования С Педальным Управлением
пневматический узел Компрессор в сборе

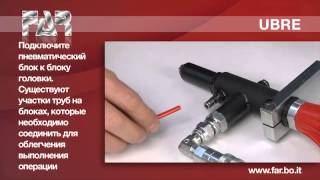

СИСТЕМА ДЛЯ МНОЖЕСТВЕННЫХ ЗАКЛЁПЫВАНИЙ С ПОМОЩЬЮ ВЫТЯЖНЫХ ЗАКЛЁПОК UBRE

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ UBRE
