FHU 05 - Инструмент для установки отрывных болтов (pin&collar) и других структурных изделий
FHU 05
Инструмент
должны быть оснащены специальными головками
Кодекс 70FHU05
01 |
711366 |
Зажимное кольцо |
1 |
21,50 |
02 |
711368 |
фитинг |
1 |
38,20 |
03 |
710579 |
Уплотнительное кольцо OR 2-113 |
2 |
1,00 |
06 |
723264 |
Структура двери конусной головки |
1 |
59,20 |
07 |
711336 |
Уплотнительное кольцо OR 2-114 |
1 |
0,90 |
08 |
713263 |
Front фитинг |
1 |
44,60 |
09 |
713272 |
Уплотнительное кольцо OR 2-125 |
2 |
1,50 |
10 |
713278 |
Уплотнительное кольцо OR 2-122 |
3 |
1,50 |
11 |
713277 |
Кольцо Parbak 8-122 |
1 |
3,60 |
12 |
711722 |
Уплотнительное кольцо B-094063-B / NEI |
1 |
14,00 |
13 |
713276 |
Уплотнительное кольцо TSE-134094 |
1 |
12,60 |
14 |
713258 |
Кольцо |
1 |
7,30 |
15 |
713251 |
Гидродинамический поршень с масляной средой |
1 |
91,50 |
16 |
713273 |
Уплотнительное кольцо OR 17,5 x 1,5 |
2 |
0,90 |
17 |
713274 |
Уплотнительное кольцо OR 8 x 1,5 |
2 |
0,90 |
18 |
713247 |
Втулка |
1 |
4,20 |
19 |
711821 |
Стопорное кольцо JV 20 |
1 |
0,90 |
20 |
713275 |
Уплотнительное кольцо OR 2-122 |
1 |
1,50 |
21 |
723269 |
Гидродинамический цилиндр |
1 |
170,10 |
22 |
71346119 |
Крюк балансир |
1 |
4,90 |
23 |
710350 |
Уплотнительное кольцо OR 2-109 |
2 |
1,00 |
24 |
713250 |
Back фитинг |
1 |
21,00 |
25 |
711370 |
фитинг |
1 |
7,10 |
26 |
712283 |
Защита |
1 |
3,00 |
27 |
713279 |
Уплотнительное кольцо TSE 14 x 23 x 6 |
1 |
12,60 |
28 |
713280 |
Уплотнительное кольцо TTS 14 x 23 x 5,8 / L |
1 |
9,10 |
29 |
710367 |
Уплотнительное кольцо OR 2-008 |
1 |
0,90 |
30 |
722036 |
Корпус |
1 |
30,30 |
31 |
710918 |
Уплотнительное кольцо OR 2-005 |
1 |
0,90 |
32 |
711253 |
Поршень |
1 |
8,30 |
33 |
710919 |
Уплотнительное кольцо OR 2-004 |
1 |
0,90 |
34 |
710824 |
Кнопка |
1 |
1,40 |
35A |
712145 |
Гайка M 3 UNI 5587 |
1 |
0,00 |
36A |
712144 |
Винт TCCE M3 x 20 UNI 5931 |
1 |
0,00 |
37 |
710906 |
Шайба 400-020-4490 |
1 |
2,20 |
38 |
710839 |
Пробка масляного бака |
1 |
3,60 |
39 |
711259 |
Крышка |
1 |
1,80 |
40 |
712117 |
Шайба для стопорной пружины |
1 |
1,50 |
41B |
710840 |
Втулка |
1 |
0,00 |
42B |
710823 |
Кожух |
3 |
0,00 |
43B |
711158 |
Пружина |
1 |
0,90 |
44B |
710921 |
Уплотнительное кольцо OR 2-115 |
3 |
1,50 |
45 |
710841 |
клапан |
1 |
10,90 |
46 |
710916 |
Уплотнительное кольцо OR 2-015 |
1 |
0,90 |
47 |
710528 |
Уплотнительное кольцо OR 008 |
1 |
0,40 |
48 |
710822 |
Поршень |
1 |
5,60 |
49 |
710258 |
Уплотнительное кольцо OR 5-612 |
1 |
0,90 |
50 |
710905 |
Стопорное кольцо 11 UNI 7437 |
1 |
0,40 |
51 |
710922 |
Уплотнительное кольцо OR 018 |
2 |
0,40 |
52 |
712268 |
Крышка |
1 |
5,80 |
53 |
710402 |
Стопорное кольцо 22 UNI 7437 |
1 |
0,40 |
54 |
721224 |
Корпус инструмента |
1 |
215,20 |
55 |
712282 |
Шайба ø 12,7 |
1 |
0,90 |
56 |
710909 |
фитинг 2023 - 1/4"- 1/4" |
1 |
7,70 |
57 |
711305 |
фитинг 1631.01 - 1/4" |
1 |
5,90 |
58 |
712162 |
Защита |
1 |
2,00 |
59 |
711304 |
Глушитель 1/4" |
1 |
14,20 |
60 |
712133 |
фитинг |
1 |
9,20 |
61 |
713260 |
Фитинг направляющего стержня |
1 |
21,00 |
62 |
711339 |
Уплотнительное кольцо OR 2-129 |
1 |
2,40 |
63 |
710548 |
Амортизатор |
1 |
2,60 |
64 |
713259 |
Стержень |
1 |
45,40 |
65 |
711252 |
Труба ø 8 x 7 |
1 |
4,50 |
66 |
711258 |
Шайба |
1 |
8,20 |
67 |
721226 |
Пневматический поршень |
1 |
34,60 |
68 |
711340 |
Уплотнительное кольцо OR 2-343 |
1 |
8,90 |
69 |
710596 |
Винт TE M10 x 17 |
1 |
2,20 |
70 |
711386 |
Уплотнительное кольцо OR 2-045 |
1 |
6,00 |
71 |
711255 |
Защита |
1 |
17,60 |
72 |
711225 |
Крышка |
1 |
21,50 |
73 |
711737 |
Защитное днище |
1 |
14,80 |
74 |
711092 |
Шестигранный ключ 5 mm |
1 |
1,50 |
75 |
721387 |
Коробка |
1 |
15,40 |
76 |
712016 |
фитинг 2 |
1 |
26,90 |
77 |
711337 |
Уплотнительное кольцо OR 2-021 |
1 |
0,90 |
|
|
|
|
KITA |
742144 |
Винт M 3 kit |
|
3,80 |
712145 |
Гайка M 3 UNI 5587 |
5 |
712144 |
Винт TCCE M3 x 20 UNI 5931 |
5 |
|
|
|
KITB |
740840 |
Комплект bтулка |
|
10,70 |
710840 |
Втулка |
1 |
710823 |
Кожух |
3 |
711158 |
Пружина |
1 |
710921 |
Уплотнительное кольцо OR 2-115 |
3 |
|
|
|
инструкции по заправке маслом

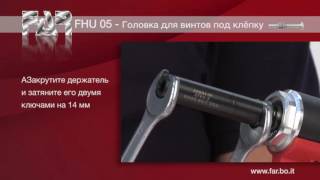

монтажная головка болт ы, пример 1

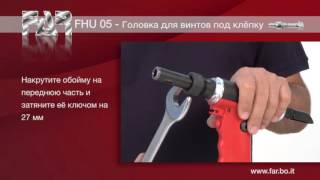

монтажная головка болт ы, пример 2

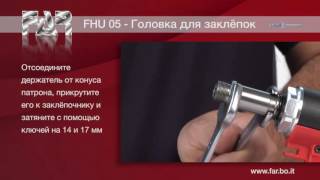

Монтаж головки структурныE заклепку
