RAC 182 - Заклепывающие пневмогидравлические инструменты для глухих заклепок

Кодекс 700182

RAC 182
RAC 182

ГИДРОПНЕВМАТИЧЕСКИЙ ЗАКЛЕПОЧНИК

предназначен для установки стандартных глухих заклепок из алюминия диаметром от 2,4 до 6 мм (6 мм только алюминий) и высокопрочных заклепок диаметром до 4,8 мм.
Легкий и эргономичный заклепочник, оснащенный штуцерами для подсоединения сжатого воздуха с обеих сторон.
Заклепки Standard Многоступенчатые заклёпки Multinox Tamp Farbolt X/S -Trifar
2,4
3
3,2
3,4
4
4,8
5,2
6
Стандартные заклепки Ø 6 Только алюминий .
Заклёпывающий аппарат может использоваться с Усиленные заклёпками FarBolt и схожих, установив комплект, код 74000090.
Заклепочник может быть использован для высокоэффективных заклепок X/S Trifar, предварительно установив сопло код. 71345652.

Инструкции по техническому обслуживанию доступны в разделе «Видео».
Максимальное усилие 10526 N.
Скачать Руководство по RAC182 Руководство по использованию и уходу
Какая насадка является правильно подобранной для заклёпки? Какая насадка является правильно подобранной для заклёпки?
Код Описание осматривать
74000090 Высокопроизводительная заклёпочная система FAR
72000552 Длинная голова с уменьшенной секцией 35 mm Удлиненные головки с заниженным сечением
72000553 Длинная голова с уменьшенной секцией 60 mm Удлиненные головки с заниженным сечением
71345652 Насадка для заклёпок диаметром S-Trifar / X-Trifar ø 5,2 FAR
705023 Угловая Головка Угловая головка
721314 Удлиненные головки 130 mm Удлиненные головки
720973 Удлиненные головки 210 mm Удлиненные головки
719007 Удлиненные сопла U1 ø 2,4 ÷ 3,2 Удлиненные сопла U1
719001 Удлиненные сопла U1 ø 3,5 / 4 Удлиненные сопла U1
719002 Удлиненные сопла U1 ø 4,8 Удлиненные сопла U1
719003 Удлиненные сопла U1 ø 6 ÷ 7,8 Удлиненные сопла U1
719008 Удлиненные сопла U2 ø 2,4 ÷ 3,2 Удлиненные сопла U2
719004 Удлиненные сопла U2 ø 3,5 / 4 Удлиненные сопла U2
719005 Удлиненные сопла U2 ø 5 Удлиненные сопла U2
719006 Удлиненные сопла U2 ø 6 ÷ 7,8 Удлиненные сопла U2
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
1 72000322 Рукоятка 1 29,60
2 72000364 Корпус 1 57,60
3 711259 Крышка 1 1,80
4 712117 Шайба для стопорной пружины 1 1,50
5 710841 клапан 1 10,90
6 710916 Уплотнительное кольцо OR 2-015 1 0,90
7 713390 Уплотнительное кольцо OR 2-007 2 0,90
8 72000457 Пневматический цилиндр 1 99,40
10 711730 Уплотнительное кольцо OR 2-119 1 1,70
11 71346103 Гидродинамический поршень с масляной средой 1 57,90
12 710917 Уплотнительное кольцо OR 2-118 1 1,50
13 711974 Стопорное кольцо JV 22 1 1,10
14 710901 Уплотнительное кольцо B-102070 1 12,60
15 710908 Шайба 1 0,40
16 71C01698 Уплотнительное кольцо B-086055 (B/NEI) 1 9,10
17 71346101 Front фитинг 1 30,40
18 710300 Уплотнительное кольцо OR 020 1 0,40
19 710579 Уплотнительное кольцо OR 2-113 1 1,00
20 711729 Уплотнительное кольцо OR 2-024 1 0,60
21 710102 Уплотнительное кольцо OR 113 1 0,40
22 710859 Конус для зажимов 1 18,50
23 71C01736 Шайба 400-006-4490 1 2,00
24 71C01278 Винт TBCE M6 x 6 ISO 7380 1 0,90
25 71346060 Патрон 1 27,70
26 717004 Насадка для заклёпок диаметром 4,8 Медь / Сталь 1 3,00
27 710853 Пружина 1 0,90
28 710849 Распорная втулка 1 5,00
29 71345507 Кулачки 3 7,50
30 710003 Уплотнительное кольцо OR 5-052 2 0,90
31 72000530 Приёмник хвостов заклёпок 1 8,60
32 711336 Уплотнительное кольцо OR 2-114 2 0,90
33 711357 Ключ 1 4,50
34 71346455 Втулка 1 7,20
35 71346453 Стержень 1 34,20
36 71346470 Глушитель 1 4,90
37 710528 Уплотнительное кольцо OR 008 1 0,40
38 71346452 Направляющая стержня 1 20,90
39 71C01297 Уплотнительное кольцо OR 2-043 1 1,60
40 71C01296 Стопорное кольцо 100 UNI 7437 1 3,70
41 71346085 Защита 1 17,40
42 71346469 Труба ø 8 x 7 1 2,20
43 711339 Уплотнительное кольцо OR 2-129 1 2,40
44 71346084 Защитное днище 1 8,10
45 716377 фитинг 6522 - ø 10 - 1/4" 1 9,20
46 71C01022 Крышка 1/4" 1 2,00
47 71346107 Крюк балансир 1 4,70
48 711732 Уплотнительное кольцо OR 2-118 1 1,70
49 710258 Уплотнительное кольцо OR 5-612 1 0,90
50 710350 Уплотнительное кольцо OR 2-109 4 1,00
51 717001 Насадка для заклёпок диаметром от 2,4 до 3,4 1 3,00
52 717002 Насадка для заклёпок диаметром 4 1 3,00
53 717003 Насадка для заклёпок диаметром 4,8 Ал. 1 3,00
54 717005 Насадка для заклёпок диаметром 6 / 6,4 1 3,00
55 717006 Насадка для заклёпок диаметром 2,4 1 3,00
56 72A00053 Ёмкость для масла 1 14,70
57 712329 Понижающий переходник 1 3,90
58 71345212 Отклонитель 1 4,30
60 71C01496 Уплотнительное кольцо OR 3 x 2 3 0,30
61 710822 Поршень 1 5,60
62 710905 Стопорное кольцо 11 UNI 7437 1 0,40
63 710922 Уплотнительное кольцо OR 018 2 0,40
64 712268 Крышка 1 5,80
65 710402 Стопорное кольцо 22 UNI 7437 1 0,40
66 710837 Винт TE M9 x 20 1 2,00
67 710918 Уплотнительное кольцо OR 2-005 2 0,90
68 711704 Поршень 2 7,00
69 710919 Уплотнительное кольцо OR 2-004 2 0,90
70 710376 Уплотнительное кольцо OR 2-009 2 0,90
71 711703 Корпус 2 3,70
72 710385 Уплотнительное кольцо OR 2-006 1 0,40
73 710572 Уплотнительное кольцо OR 2-120 1 1,30
KITA 740821 Комплект Кольцо 7,40
KITB 74000030 Комплект пневматический поршень 29,40
KITC 740840 Комплект bтулка 10,70
KITD 74000088 Кит Держатель патрона 31,10
KIT E 74000130 Комплект блока цилиндра 114,60
KITF 74000113 Комплект – Амортизатор 9,10
KITG 741702 Комплект – Плита 2,50
KITH 74000114 Комплект – Рычаг 10,10
KITM 74000116 Комплект крышкафитинг 24,50
KITP 74000117 Комплект регулирования удаления сердечников 11,80
KITQ 74000119 Комплект – Уплотнительные кольца 14,90
Maintenance and repair
INDEX OF THE DISPLAYED OPERATIONS
  • Read BEFORE watching the video
  • 01 - Preliminary operations
  • 02 - Disassembly of rear connector
  • 03 - Lever kit disassembly
  • 04 - Maintenance of the pneumatic unit
  • 05 - Maintenance of the coil kit
  • 06 - Disassembly of hangrip unit
  • 07 - Disassembly of the hydraulic unit
  • 08 - Maintenance of the Cone holder
  • 09 - Maintenance of the hydraulic unit
  • 10 - Re-assembly of the hydraulic unit
  • 11 - Re-assembly of the pneumatic unit
  • 12 - Lever kit reassembly
  • 13 - Re-assembly of rear connector
  • 14 - Final operations
SET OF SPECIAL TOOLS SUPPLIED ON REQUEST

RAC182

  • Loctite: n. 270 – n. 542
  • Grease: panolin special grease 2
  • Set of commercial adjustable wrenches
  • Set of commercial allen wrenches
  • Rubber coated hammer
  • Pliers
  • Pliers for seeger rings
  • Set of screwdrivers

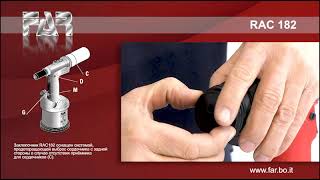

Инструкции поa использованию

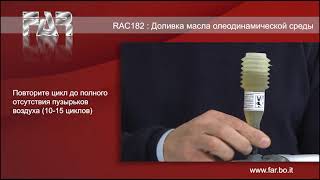

инструкции по заправке маслом

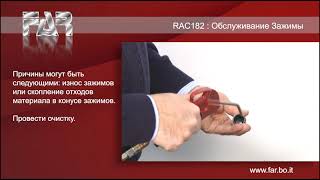

Инструкции по техническому обслуживанию зажимов

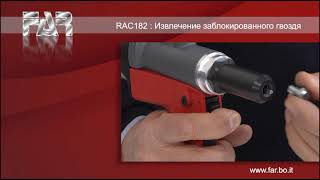

Инструкции в случае блокировки стержня
