RAC 211 - Заклепывающие пневмогидравлические инструменты для глухих заклепок
гидропневматический пистолет
с функциями задержки заклепки и возвратом отрезанного гвоздя.
Кодекс 700211
Стандартные заклепки Ø 4,8 Только алюминий.
Инструкции по техническому обслуживанию доступны в разделе «Видео».
Максимальное усилие 6639 N.
ХОД 16 mm.
| Скачать Руководство по использованию |
|
|
Какая насадка является правильно подобранной для заклёпки? |
|
| 721890 |
Удлиненные головки 130 mm |
 |
| 719016 |
Удлиненные сопла U1 ø 2,4 ÷ 3,2 |
 |
| 719017 |
Удлиненные сопла U1 ø 3,5 / 4 |
|
| 719018 |
Удлиненные сопла U1 ø 5 |
|
| 719010 |
Удлиненные сопла U2 ø 2,4 ÷ 3,2 |
|
| 719011 |
Удлиненные сопла U2 ø 3,5 / 4 |
|
| 719012 |
Удлиненные сопла U2 ø 5 Ал. |
|
| 719013 |
Удлиненные сопла U2 ø 5 Сталь |
|
|
|
|
![]()
| 01 |
721682 |
Корпус инструмента |
1 |
132,80 |
| 02 |
712269 |
Крышка |
1 |
14,10 |
| 03 |
711684 |
Защита |
1 |
8,30 |
| 04 |
721685 |
Пневматический поршень |
1 |
34,60 |
| 05 |
711686 |
фитинг |
1 |
18,40 |
| 06 |
71346332 |
Гидродинамический цилиндр |
1 |
144,00 |
| 07 |
711690 |
Стержень |
1 |
35,50 |
| 08 |
711691 |
Глушитель |
1 |
1,10 |
| 09 |
711692 |
Винт TE M7 x 18 |
1 |
2,20 |
| 10 |
711693 |
Амортизатор |
1 |
3,60 |
| 11 |
711694 |
клапан |
1 |
1,20 |
| 12 |
711695 |
Втулка |
1 |
7,00 |
| 13 |
721698 |
Корпус |
1 |
22,20 |
| 14 |
711700 |
клапан |
1 |
3,70 |
| 15 |
711701 |
Корпус |
1 |
8,50 |
| 16A |
711702 |
Пластина |
1 |
0,00 |
| 17 |
711703 |
Корпус |
2 |
3,70 |
| 18 |
711704 |
Поршень |
2 |
7,00 |
| 19D |
711705 |
Кнопка |
1 |
0,00 |
| 20 |
71346334 |
Крышка |
1 |
8,60 |
| 21 |
72000530 |
Приёмник хвостов заклёпок |
1 |
8,60 |
| 22 |
711709 |
фитинг |
1 |
18,80 |
| 23 |
711708 |
Винт |
1 |
8,20 |
| 24 |
721775 |
Труба |
1 |
7,20 |
| 26 |
711711 |
Пружина |
1 |
3,50 |
| 27 |
711712 |
Гидродинамический поршень с масляной средой |
1 |
57,40 |
| 28B |
711713 |
Втулка |
1 |
0,00 |
| 29 |
711714 |
Front фитинг |
1 |
25,70 |
| 31C |
711716 |
Пружина |
1 |
0,00 |
| 32C |
71346026 |
Распорная втулка |
1 |
3,10 |
| 33 |
711718 |
Конус для зажимов |
1 |
15,30 |
| 34 |
71346314 |
Патрон |
1 |
24,00 |
| 35 |
711720 |
Ключ |
1 |
3,80 |
| 36 |
717010 |
Насадка для заклёпок диаметром 4,8 Ал. |
1 |
3,00 |
| 37 |
717008 |
Насадка для заклёпок диаметром от 2,4 до 3,4 |
1 |
3,00 |
| 38 |
717009 |
Насадка для заклёпок диаметром 4 |
1 |
3,00 |
| 39 |
717028 |
Насадка для заклёпок диаметром 2,4 |
1 |
3,00 |
| 40 |
710854 |
Крюк балансир |
1 |
3,50 |
| 41 |
721387 |
Коробка |
1 |
15,40 |
| 42 |
71346025 |
Зажим |
3 |
9,10 |
| 43 |
711707 |
фитинг |
1 |
9,70 |
| 44 |
711815 |
Шар ø 3,5 |
1 |
0,40 |
| 45 |
710906 |
Шайба 400-020-4490 |
1 |
2,20 |
| 46D |
71346404 |
Кнопка |
1 |
0,00 |
| 47D |
71346313 |
Переключатель |
1 |
0,00 |
| 48D |
711726 |
Штифт цилиндрический диам. 2 x 20 UNI 1707 |
3 |
0,00 |
| 49 |
710911 |
Шар ø 4 |
2 |
0,40 |
| 50 |
711974 |
Стопорное кольцо JV 22 |
1 |
1,10 |
| 51B |
710902 |
Стопорное кольцо 16 UNI 7435 |
1 |
0,00 |
| 52 |
711721 |
Уплотнительное кольцо B-110078-B / NEO |
1 |
17,30 |
| 53 |
711722 |
Уплотнительное кольцо B-094063-B / NEI |
1 |
14,00 |
| 54 |
710577 |
Уплотнительное кольцо B-086055 |
1 |
12,60 |
| 55 |
711341 |
Уплотнительное кольцо TS-14-22-5,8 / L |
1 |
9,10 |
| 56A |
711727 |
Винт TSCE M4 x 8 UNI 5933 |
1 |
0,00 |
| 57 |
711728 |
Уплотнительное кольцо OR 2-016 |
2 |
0,90 |
| 59 |
711730 |
Уплотнительное кольцо OR 2-119 |
1 |
1,70 |
| 60 |
710931 |
Уплотнительное кольцо OR 614 |
1 |
0,90 |
| 61 |
710367 |
Уплотнительное кольцо OR 2-008 |
1 |
0,90 |
| 62 |
710376 |
Уплотнительное кольцо OR 2-009 |
3 |
0,90 |
| 63 |
710918 |
Уплотнительное кольцо OR 2-005 |
2 |
0,90 |
| 64 |
710919 |
Уплотнительное кольцо OR 2-004 |
2 |
0,90 |
| 65 |
710003 |
Уплотнительное кольцо OR 5-052 |
2 |
0,90 |
| 66 |
711061 |
Уплотнительное кольцо OR 5-614 |
1 |
1,00 |
| 67 |
711731 |
Уплотнительное кольцо OR 2-018 |
1 |
1,50 |
| 68 |
711732 |
Уплотнительное кольцо OR 2-118 |
1 |
1,70 |
| 69 |
710916 |
Уплотнительное кольцо OR 2-015 |
1 |
0,90 |
| 70 |
712314 |
Уплотнительное кольцо OR 2-107 |
1 |
0,90 |
| 71 |
710258 |
Уплотнительное кольцо OR 5-612 |
3 |
0,90 |
| 72 |
711734 |
Уплотнительное кольцо OR 2-232 |
1 |
4,40 |
| 73 |
711735 |
Уплотнительное кольцо OR 2-040 |
1 |
5,20 |
| 74 |
711092 |
Шестигранный ключ 5 mm |
1 |
1,50 |
| 75 |
710342 |
Уплотнительное кольцо OR 2-017 |
1 |
1,00 |
| 76B |
711933 |
Стопорное кольцо JV 24 |
1 |
0,00 |
| 77 |
721715 |
Конструкция держателя конуса |
1 |
34,60 |
| 78 |
71346333 |
Втулка |
1 |
21,10 |
| 79 |
712159 |
Защитное днище |
1 |
15,10 |
| 80 |
712003 |
Крышка 182 |
1 |
5,30 |
| 81 |
716404 |
фитинг S 6520 - ø 8 - 1/8" |
1 |
6,50 |
|
|
|
|
| KITA |
741702 |
Комплект – Плита |
|
2,50 |
| 711702 |
Пластина |
2 |
| 711727 |
Винт TSCE M4 x 8 UNI 5933 |
2 |
|
|
|
| KITB |
741713 |
Комплект распорной детали |
|
5,00 |
| 711713 |
Втулка |
1 |
| 710902 |
Стопорное кольцо 16 UNI 7435 |
1 |
| 711933 |
Стопорное кольцо JV 24 |
1 |
|
|
|
| KITC |
74000070 |
Комплект распорной втулки |
|
7,80 |
| 711716 |
Пружина |
1 |
| 71346026 |
Распорная втулка |
1 |
|
|
|
| KITD |
74000100 |
Комплект Кнопка |
|
14,70 |
| 711705 |
Кнопка |
1 |
| 71346404 |
Кнопка |
1 |
| 71346313 |
Переключатель |
1 |
| 711726 |
Штифт цилиндрический диам. 2 x 20 UNI 1707 |
3 |
|
|
|
|
SET OF SPECIAL TOOLS SUPPLIED ON REQUEST |
NECESSARY MATERIAL FOR REPAIR WORKS |
|
- 32°- viscosity oil
- Loctite: n. 542
- Grease
- Set of commercial adjustable wrenches
- Set of commercial socket wrenches
- Rubber coated hammer
- Pliers
- Pliers for seeger rings
- Set of screwdrivers
|
Инструкции по техническому обслуживанию зажимов

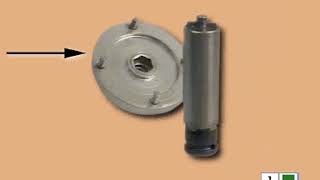

Инструкции в случае блокировки стержня
инструкции по заправке маслом
