KJ47

Пневматический заклепочник для установки резьбовых заклепок в картонной коробке с одним размером головки и распорки на выбор, от M4 до M10.

KJ47
KJ47

EXTRA KJ47 - Гидропневматический пистолет для установки резьбовых вставок

KJ47 Гидропневматическая инструмент для резьбовых вставок в пластиковом корпусе с рулевых тяг и головками в размерах M4 ÷ M10

Кодекс 705116

KJ47

M Алюминий Сталь Нерж Сталь Вставка метчик
M4
M5
M6
M8
M10
Гидропневматический заклёпывающий инструмент для резьбовых вставок пневматическая регулировка мощности.
В продаже с Сентябрь 2024
по запросу тяги и головки с измерениями в дюймах.

Инструкции по техническому обслуживанию доступны в разделе «Видео».
Максимальное усилие 24000 N.
ХОД 7 mm.

Скачать Руководство по использованию KJ47 Руководство по использованию и уходу
KJ47
Код Описание осматривать
71346793 Головка M 6 для вставок вида метчик Набор распорка и головка для вставок вида метчик (KJ46)
71346794 Головка M 8 для вставок вида метчик Набор распорка и головка для вставок вида метчик (KJ46)
71346792 Головка M5 для вставок вида метчик Набор распорка и головка для вставок вида метчик (KJ46)
71346778 Набор расчалок M 5 для вставок входящих внутрь Набор распорка и головка для вставок вида метчик (KJ46)
71346779 Набор расчалок M 6 для вставок входящих внутрь Набор распорка и головка для вставок вида метчик (KJ46)
71346780 Набор расчалок M 8 для вставок входящих внутрь Набор распорка и головка для вставок вида метчик (KJ46)
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01 71346790 Головка M8 1 31,90
02 71346775 Распорка M8 1 17,20
03 71346791 Головка M10 1 31,90
04 71346776 Распорка M10 1 17,20
05 71346789 Головка M6 1 31,90
06 71346774 Распорка M6 1 17,20
07 71346788 Головка M5 1 31,90
08 71346773 Распорка M5 1 17,20
09 71346787 Головка M4 1 31,90
10 71346772 Распорка M4 1 17,20
11 710876 Шпилька выключения тяги 1 3,60
12 72A00053 Ёмкость для масла 1 14,70
13 712225 Шестигранный ключ 4 mm 1 2,50
KIT A 74000121 Пневматический комплект kit 61,80
Код Описание Кол-во
71C00697 Уплотнительное кольцо OR 5-256 1
710925 Уплотнительное кольцо OR 027 1
71C00295 Кольцо Parbak 8-028 1
71C00296 Уплотнительное кольцо OR 1,5 x 9,5 1
711062 Уплотнительное кольцо OR 2-126 1
710244 Уплотнительное кольцо OR 2-130 1
713275 Уплотнительное кольцо OR 2-122 1
713390 Уплотнительное кольцо OR 2-007 2
710258 Уплотнительное кольцо OR 5-612 1
71C00529 Уплотнительное кольцо XR 008 PP180 B 1
711338 Уплотнительное кольцо OR 2-003 2
710918 Уплотнительное кольцо OR 2-005 2
716060 Уплотнительное кольцо OR 2-010 4
713394 Уплотнительное кольцо OR 2-106 1
710528 Уплотнительное кольцо OR 008 1
710376 Уплотнительное кольцо OR 2-009 2
710572 Уплотнительное кольцо OR 2-120 1
710385 Уплотнительное кольцо OR 2-006 2
713271 Уплотнительное кольцо OR 2-014 2
71C00355 Уплотнительное кольцо OR 1,78 x 8,73 1
71C00356 Уплотнительное кольцо OR 1,78 x 7,66 1
710916 Уплотнительное кольцо OR 2-015 1
710528 Уплотнительное кольцо OR 008 1
710258 Уплотнительное кольцо OR 5-612 1
710922 Уплотнительное кольцо OR 018 2
71C00697 Уплотнительное кольцо OR 5-256 3
711339 Уплотнительное кольцо OR 2-129 1
710823 Кожух 3
71C01782 Уплотнительное кольцо OR 2-117 1
71C01132 УплотнительноеOR 2-123 1
716209 Уплотнительное кольцо OR 5-243 1
713398 Уплотнительное кольцо OR 2-340 1
710593 Уплотнительное кольцо OR 2-153 1
710350 Уплотнительное кольцо OR 2-109 4
710427 Уплотнительное кольцо OR 013 1
711378 Уплотнительное кольцо OR 2-011 1
710594 Уплотнительное кольцо OR 2-012 1
712314 Уплотнительное кольцо OR 2-107 1
713271 Уплотнительное кольцо OR 2-014 2
71C00356 Уплотнительное кольцо OR 1,78 x 7,66 1
71C00355 Уплотнительное кольцо OR 1,78 x 8,73 1
710528 Уплотнительное кольцо OR 008 1
710258 Уплотнительное кольцо OR 5-612 1
710921 Уплотнительное кольцо OR 2-115 1
KIT Q 74000122 Гидродинамический комплект 42,80
Код Описание Кол-во
711722 Уплотнительное кольцо B-094063-B / NEI 1
713389 Уплотнительное кольцо 157118-B / NEO 1
71346560 Уплотнительное кольцо TTS 16x21x5,7 2
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01 71346743 Зажимное кольцо 1 8,50
02 71346712 Втулка 1 47,00
03 71346713 Втулка крепления тяговой штанги 1 18,30
04 71346741 Корпус 1 24,50
05 71346708 Ведущий вал 1 15,60
06 71345516 Пружина 1 1,60
07 71346707 Гайка 1 9,00
08 710555 Шайба 400-004-4490 1 2,20
09 713405 Винт TBCE M6 x 10 ISO 7380 1 0,30
10Q 711722 Уплотнительное кольцо B-094063-B / NEI 1 14,00
11 713402 Стопорное кольцо JV-25 1 1,50
12A 71C00697 Уплотнительное кольцо OR 5-256 1 1,10
13A 710925 Уплотнительное кольцо OR 027 1 0,90
14 71345261 Фланец 1 7,00
15A 71C00295 Кольцо Parbak 8-028 1 4,20
16A 71C00296 Уплотнительное кольцо OR 1,5 x 9,5 1 2,40
17 71345258 Оболочка 1 68,70
18Q 713389 Уплотнительное кольцо 157118-B / NEO 1 12,70
19A 711062 Уплотнительное кольцо OR 2-126 1 1,60
20 71345264 Гидродинамический поршень с масляной средой 1 136,30
21 71345260 Зажимное кольцо 1 10,90
22A 710244 Уплотнительное кольцо OR 2-130 1 2,00
23A 713275 Уплотнительное кольцо OR 2-122 1 1,50
24 72A00125 Пневматический двигатель F001 1 830,10
25 713308 Крышка 2 2,40
26A 713390 Уплотнительное кольцо OR 2-007 2 0,90
27 72A00007 Воздушный фитинг 1 6,90
28 716150 Винт TSCE M4 x 12 UNI 5933 2 0,30
29 72A00188 Блок клапана контроля движка 1 84,50
30G 713158 Затвор 1 0,00
31G 71345174 Правый затвор 1 0,00
32A 710258 Уплотнительное кольцо OR 5-612 1 0,90
33A 71C00529 Уплотнительное кольцо XR 008 PP180 B 1 2,90
34 713406 Винт TSCE M4 x 25 UNI 5933 1 0,30
35 716198 Винт TCCE M4 x 12 UNI 5931 1 0,30
36 72000359 Защита движка 1 11,20
37G 710319 Винт STCE.M5 x 5 UNI 5923 1 0,40
KIT B 74000123 Комплект муфты сцепления тяги 14,00
KIT C 74000124 Комплект блока цилиндра 152,50
KIT D 74000025 Комплект крюка 4,90
KIT E 74000021 Комплект глушителя 8,30
KIT F 74000029 Комплект штанги 17,00
KIT G 74000073 Узел затвора 7,80
Код Описание Кол-во
713158 Затвор 1
71345174 Правый затвор 1
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01AHI 711338 Уплотнительное кольцо OR 2-003 2 0,90
02AHI 710918 Уплотнительное кольцо OR 2-005 2 0,90
03AHI 716060 Уплотнительное кольцо OR 2-010 4 0,90
04 713401 Ролик NRB ø 3 x 19.8 1 0,40
05 71345648 Кнопка 1 5,00
06 71345649 Кнопка для отвинчивания 1 2,10
07A 713394 Уплотнительное кольцо OR 2-106 1 0,90
08AM 710528 Уплотнительное кольцо OR 008 1 0,40
09AM 710376 Уплотнительное кольцо OR 2-009 2 0,90
10AM 710572 Уплотнительное кольцо OR 2-120 1 1,30
11AM 710385 Уплотнительное кольцо OR 2-006 2 0,40
KIT H 74000033 Комплект верхнего поршня 11,50
KIT I 74000034 Комплект нижнего поршня 10,00
KIT L 74000035 Комплект прижимной планки 4,90
KIT M 74000125 Комплект – pукоятка 96,70
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01 713434 Стопорное кольцо 11 UNI 7435 1 0,30
02 72000624 Фланцевый фитинг 1 0,00
03 72A00028 Блок воздушного фитинга 1/4" 1 6,90
04A 713271 Уплотнительное кольцо OR 2-014 2 1,00
05 71C01750 Hоготь 3,5x0,7 3 1,30
06A 71C00355 Уплотнительное кольцо OR 1,78 x 8,73 1 0,90
07A 71C00356 Уплотнительное кольцо OR 1,78 x 7,66 1 0,90
08 72000363 Корпус 1 56,30
09 71C01022 Крышка 1/4" 1 2,00
10 711259 Крышка 1 1,80
11 712117 Шайба для стопорной пружины 1 1,50
12 710841 клапан 1 10,90
13A 710916 Уплотнительное кольцо OR 2-015 1 0,90
14A 710528 Уплотнительное кольцо OR 008 1 0,40
15A 710258 Уплотнительное кольцо OR 5-612 1 0,90
16 710822 Поршень 1 5,60
17 710905 Стопорное кольцо 11 UNI 7437 1 0,40
18A 710922 Уплотнительное кольцо OR 018 2 0,40
19 712268 Крышка 1 5,80
20AP 710921 Уплотнительное кольцо OR 2-115 3 1,50
21 710402 Стопорное кольцо 22 UNI 7437 1 0,40
22A 711339 Уплотнительное кольцо OR 2-129 1 2,40
23AP 710823 Кожух 2 0,00
24 71346470 Глушитель 1 4,90
25 72000522 Пневматический цилиндр 1 99,40
26 71346718 Направляющая стержня 1 25,60
27 71346719 Труба ø 8 x 7 1 2,30
28 71346717 Стержень 1 50,10
29 71346716 фитинг 1 15,60
30 71346715 Гайка M22 X 1 1 4,00
31 72000405 Нижняя часть цилиндра 1 53,10
32 71C01644 Pегулятор CLR 1/8" PR03 1 47,80
33 71C01296 Стопорное кольцо 100 UNI 7437 1 3,70
34 71346084 Защитное днище 1 8,10
35AI 71C01782 Уплотнительное кольцо OR 2-117 1 0,50
36Q 71346560 Уплотнительное кольцо TTS 16x21x5,7 2 15,20
37AI 71C01132 УплотнительноеOR 2-123 1 1,40
38AI 716209 Уплотнительное кольцо OR 5-243 1 2,70
39AN 713398 Уплотнительное кольцо OR 2-340 1 6,60
40A 710593 Уплотнительное кольцо OR 2-153 1 3,30
41AN 710350 Уплотнительное кольцо OR 2-109 2 1,00
42 71C01674 Манометр Манометр 1 43,50
43A 710427 Уплотнительное кольцо OR 013 1 0,40
44A 711378 Уплотнительное кольцо OR 2-011 1 0,90
45A 710594 Уплотнительное кольцо OR 2-012 1 0,90
46A 712314 Уплотнительное кольцо OR 2-107 1 0,90
47 71346721 Крышка 1 0,00
KIT N 74000030 Комплект пневматический поршень 29,40
KIT O 74000126 Ремкомплект 13,40
KIT P 740840 Комплект bтулка 10,70
KIT R 74000127 Комплект дюбеля 20,10
KIT S 74000129 Комплект втулки для манометра 14,00
Экспорт в Excel Экспорт в Excel
Позиция Код Описание Кол-во Цена/1 €
01 71C00764 Подшипник 61801 1 42,80
02 71345645 Водило сателлита 1 111,20
03 71345644 Cателлит 3 61,80
04 71345643 Коронная шестерня 1 66,70
05 71345642 Шайба 1 14,60
06 71C00763 Подшипник AY7-ZZ 1 9,20
07 71345640 фитинг 1 105,00
08 71C00761 Эластичный штырь контактного разъема ø 1,5 x 10 UNI 6875 2 1,10
09 71345639 Лопасть 5 11,20
10 71345638 Ротор 1 182,30
11 71345637 Наружный корпус 1 179,70
12 71345641 Задняя крышка 1 69,90
13 713037 Ролик ø 2 x 9,8 1 1,10
14 71C00762 Подшипник 695-ZZ 1 10,10
A 72A00125 Пневматический двигатель F001 830,10
Maintenance and repair
INDEX OF THE DISPLAYED OPERATIONS
  • Read BEFORE watching the video
  • 01 - Preliminary operations
  • 02 - Air-connector disassembly
  • 03 - Pneumatic motor maintenance
  • 04 - Traction unit maintenance
  • 05 - Disassembly of the pneumatic unit
  • 06 - Oil-dynamic unit maintenance
  • 07 - Disassembly and maintenance of hangrip unit
  • 08 - Oil-dynamic unit reassembly
  • 09 - Refitting the pneumatic motor and hangrip unit
  • 10 - Maintenance of the coil kit
  • 11 - Maintenance of the cylinder bottom
  • 12 - Re-assembly of the pneumatic unit
  • 13 - Re-assembly of the traction unit
  • 14 - Final operations


SET OF SPECIAL TOOLS SUPPLIED ON REQUEST NECESSARY MATERIAL FOR REPAIR WORKS
kj46
  • Loctite: N. 270 - N. 542
  • Grease: Panolin special Grease 2
  • Set of commercial adjustable wrenches
  • Set of commercial allen wrenches
  • Rubber coated hammer
  • Pliers
  • Pliers for seeger rings
  • Set of screwdrivers

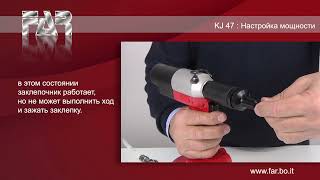

НАСТРОЙКА МОЩНОСТИ

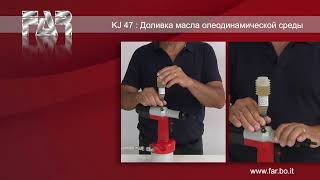

ДОЛИВ МАСЛА В ГИДРАВЛИЧЕСКУЮ СИСТЕМУ

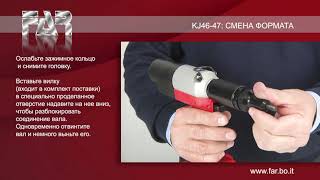

СМЕНА ФОРМАТА

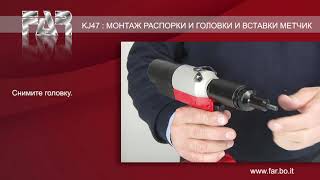

МОНТАЖ РАСПОРКИ И ГОЛОВКИ И ВСТАВКИ МЕТЧИК
