KJ29 - Ручной заклёпочник для установки резьбовых вставок
заклепывающие инструменты для резьбовых вставок M3÷M10
и, по запросу, с головками и тягами для болтов M5-M6-M8.
Кодекс 705094
Отличается от предыдущей модели (KJ28) значительным снижением усилия, прикладываемого на рукоятку, а также уменьшением размера и веса.
По запросу возможна поставка головок и распорок с размером резьбы в дюймах.
| Скачать Руководство по использованию |
|
| 712878 |
Головка M 5 для вставок вида метчик |
 |
| 712880 |
Головка M 6 для вставок вида метчик |
|
| 712882 |
Головка M 8 для вставок вида метчик |
|
| 712877 |
Набор расчалок M 5 для вставок входящих внутрь |
|
| 712879 |
Набор расчалок M 6 для вставок входящих внутрь |
|
| 712881 |
Набор расчалок M 8 для вставок входящих внутрь |
|
|
|
|
![]()
| 01 |
71345953 |
Рукоятка |
2 |
2,70 |
| 02 |
71345993 |
Рычага |
2 |
11,60 |
| 03 |
71345949 |
Штифт |
2 |
0,70 |
| 04 |
71345948 |
Тяга |
2 |
3,70 |
| 05 |
72B00064 |
Наружный корпус |
1 |
40,70 |
| 06 |
720163 |
Структура Распорка M 5 |
1 |
11,10 |
| 07 |
710160 |
Зажимное кольцо |
1 |
9,10 |
| 08 |
710159 |
Зажимное кольцо |
2 |
3,10 |
| 09 |
710155 |
Головка M 5 |
1 |
10,60 |
| 10 |
710153 |
Головка M 3 |
1 |
10,60 |
| 11 |
710154 |
Головка M 4 |
1 |
10,60 |
| 12 |
710156 |
Головка M 6 |
1 |
10,60 |
| 13 |
710157 |
Головка M 8 |
1 |
10,60 |
| 14 |
710158 |
Головка M 10 |
1 |
10,60 |
| 15 |
720161 |
Структура Распорка M 3 |
1 |
11,10 |
| 16 |
720162 |
Структура Распорка M 4 |
1 |
11,10 |
| 17 |
720164 |
Структура Распорка M 6 |
1 |
11,10 |
| 18 |
710165 |
Распорка M 8 |
1 |
10,60 |
| 19 |
710166 |
Распорка M 10 |
1 |
10,60 |
| 20A |
710623 |
Гайка M 6 UNI 7473 |
4 |
0,60 |
| 21A |
71345903 |
Винт TCCE M6 |
4 |
0,00 |
| 22 |
71345895 |
Зажимное кольцо |
1 |
5,50 |
| 23 |
72A00218 |
фитинг |
1 |
15,30 |
| 24 |
71345654 |
Втулка |
1 |
10,20 |
| 25 |
712285 |
Муфта сцепления |
1 |
8,10 |
| 26 |
71345764 |
Втулка |
1 |
16,40 |
| 27B |
710639 |
Муфта сцепления |
1 |
0,00 |
| 28 |
710647 |
Подшипник 618/9 |
1 |
20,80 |
| 29 |
710649 |
Эластичный штырь контактного разъема ø 3 x 10 UNI 6874 |
1 |
0,40 |
| 30B |
710640 |
Гайка |
1 |
0,00 |
| 31 |
710704 |
Винт |
1 |
26,00 |
| 32 |
710646 |
Шар 7/32" |
6 |
0,40 |
| 33 |
710642 |
Втулка |
1 |
30,30 |
| 34 |
710643 |
Наружный корпус |
1 |
19,00 |
| 35 |
710644 |
Зажимное кольцо |
1 |
1,60 |
| 36 |
710648 |
Рукоятка |
1 |
3,50 |
| 37 |
712290 |
Шестигранный ключ |
1 |
7,90 |
|
|
|
|
| KITA |
74000069 |
Винт M 6 kit |
|
1,60 |
| 710623 |
Гайка M 6 UNI 7473 |
2 |
| 71345903 |
Винт TCCE M6 |
2 |
|
|
|
| KITB |
740639 |
Комплект муфты сцепления |
|
6,50 |
| 710639 |
Муфта сцепления |
1 |
| 710640 |
Гайка |
1 |
|
|
|
Монтаж тяги и головки для вставки типа метчик для заклёпочника KJ29

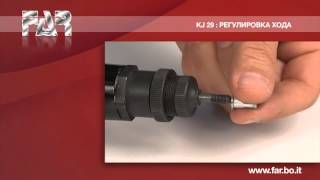

Регулировка хода у заклёпочника KJ29
